Generador de señal sinusoidal digital 4018 (CIR25915S)

Written by: Newton C. Braga
Category: Banco de circuitos

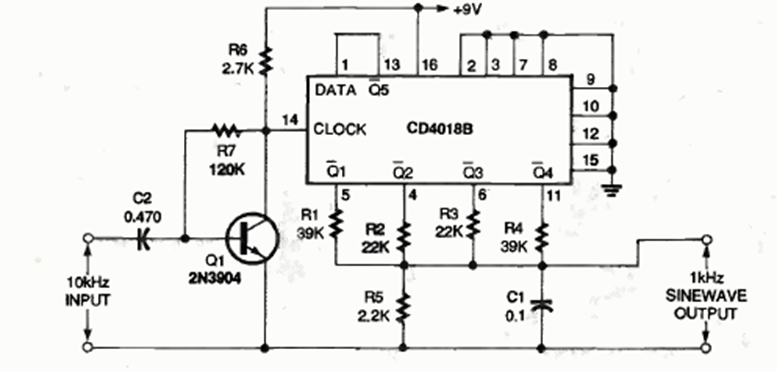

Este circuito CMOS digital genera señales sinusoidales a partir de una señal rectangular de 10 kHz. El circuito genera una señal de 1 kHz. Lo encontramos en la edición de enero de 1996 de la revista Electronics Now.




| Clique na imagem para ampliar |
