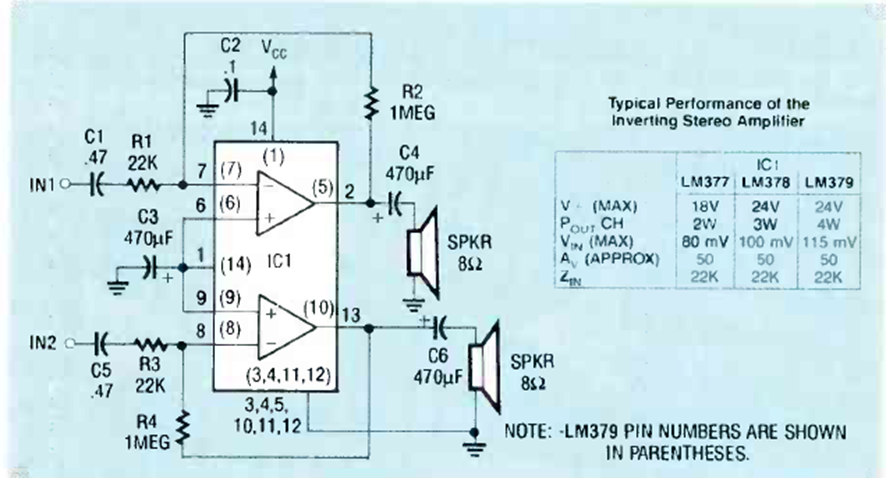

En la figura tenemos una aplicación del LM377 en un pequeño amplificador estéreo inversor con potencias de salida entre 3 y 4 W. El circuito es de unA Radio Electronics de abril de 1990.
| Clique na imagem para ampliar |
En la figura tenemos una aplicación del LM377 en un pequeño amplificador estéreo inversor con potencias de salida entre 3 y 4 W. El circuito es de unA Radio Electronics de abril de 1990.
