Amplificador estéreo no inversor LM377 (CIR25338S)

Written by: Newton C. Braga
Category: Banco de circuitos

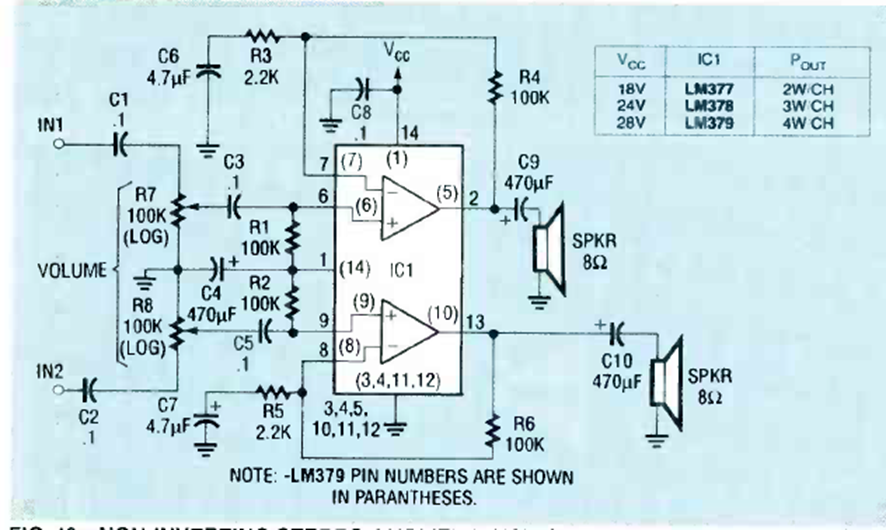

Este circuito con potencias de salida de 2 a 3 W según la fuente de alimentación fue encontrado en la revista Radio Electronics de abril de 1990. Los altavoces son de 8 ohms.




| Clique na imagem para ampliar |
