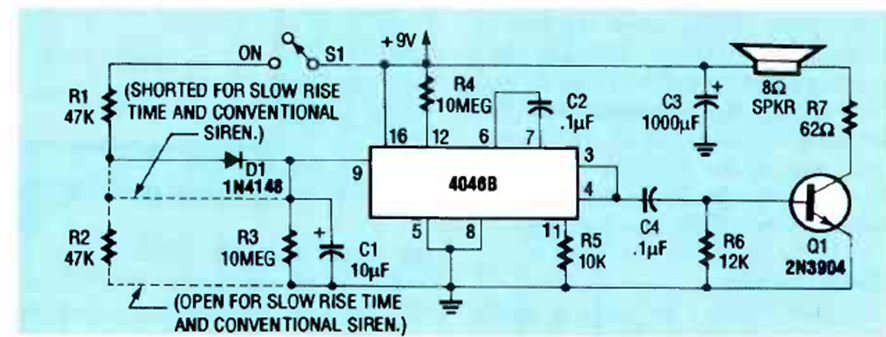

Sirena con 4046 (CIR25276S)

Este circuito PLL incluye una pequeña etapa de amplificación. Lo encontramos en la revista Radio Electronics de diciembre de 1989.

| Clique na imagem para ampliar |
