Fuente de 12 V x 1 A 7812 (CIR24773S)

Written by: Newton C. Braga
Category: Banco de circuitos

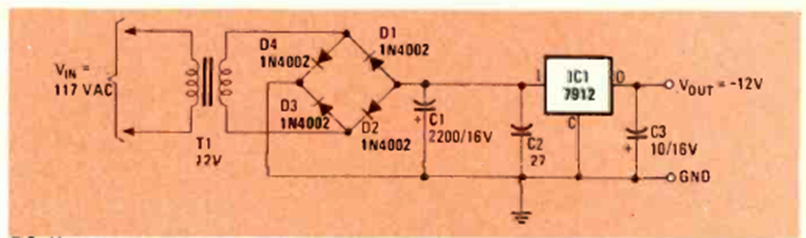

Esta fuente utiliza un transformador de un solo devanado. Lo encontramos en la revista Radio Electronics de julio de 1984. El circuito integrado debe estar equipado con un disipador de calor.




| Clique na imagem para ampliar |
