Interruptor de alta potencia con MOSFET (CIR24390S)

Written by: Newton C. Braga
Category: Banco de circuitos

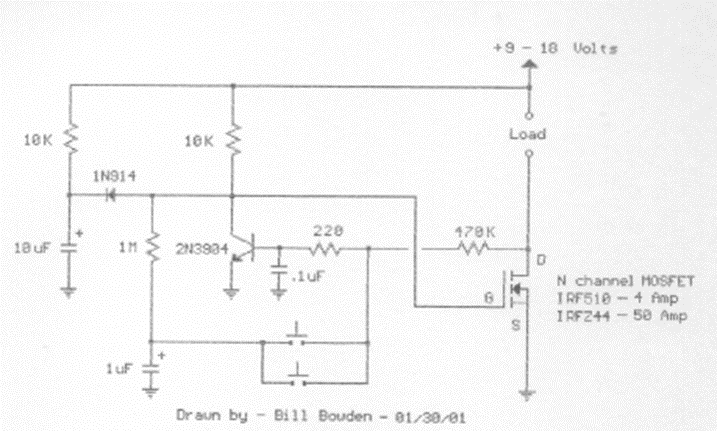

Este circuito de alta potencia se encontró en documentación de los años 90. El circuito puede usar más interruptores en paralelo, tiene acción de bloqueo y el MOSFET debe estar de acuerdo con la carga controlada.




| Clique na imagem para ampliar |
