PLL de precisión con el XR2208 (CIR24510S)

Written by: Newton C. Braga
Category: Banco de circuitos

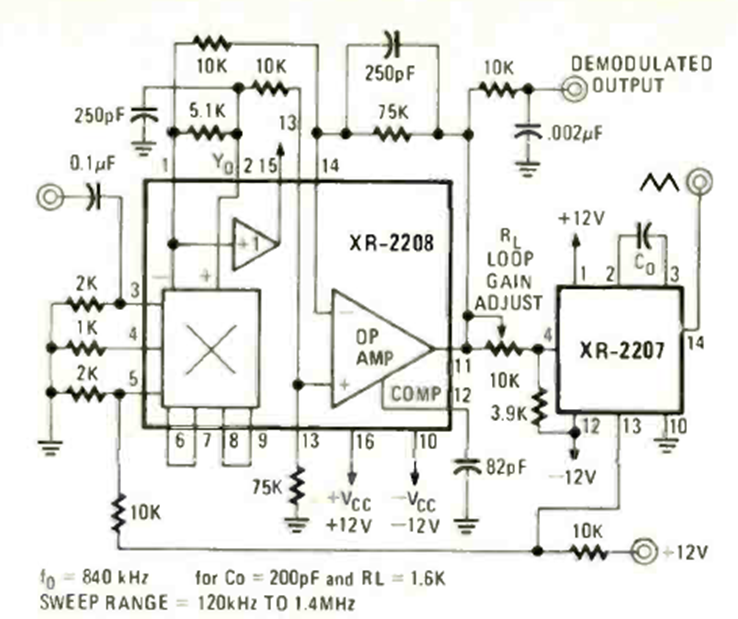

Este circuito PLL se encontró en la edición de abril de 1978 de la revista Radio Electronics. El circuito debe alimentarse con tensiones de 15 V desde una fuente simétrica.




| Clique na imagem para ampliar |
