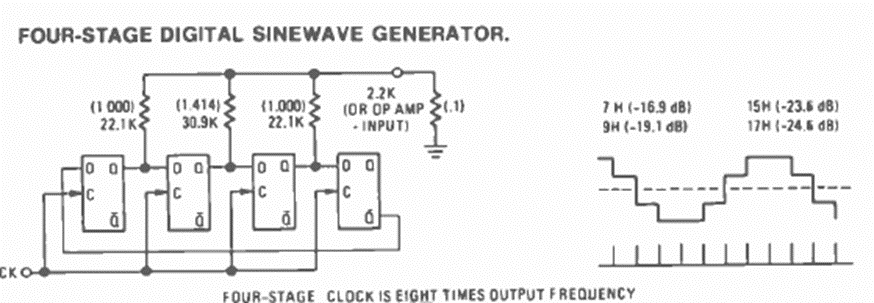

En la figura tenemos la forma de generar una señal sinusoidal usando 4 flip-flops. El circuito es de una revista de Radio Electronics de noviembre de 1976. La frecuencia del clock se divide por 8.
| Clique na imagem para ampliar |
En la figura tenemos la forma de generar una señal sinusoidal usando 4 flip-flops. El circuito es de una revista de Radio Electronics de noviembre de 1976. La frecuencia del clock se divide por 8.
