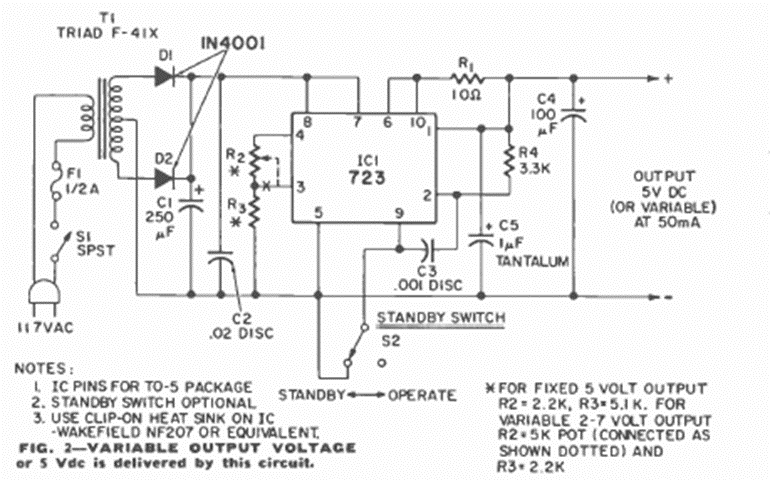

Fuente variable con 723 (CIR24109S)

Este circuito fue encontrado en la revista Radio Electronics de julio de 1971. La corriente máxima es del orden de 50 mA.

| Clique na imagem para ampliar |
