Mezclador de 4 canales (CIR24110S)

Written by: Newton C. Braga
Category: Banco de circuitos

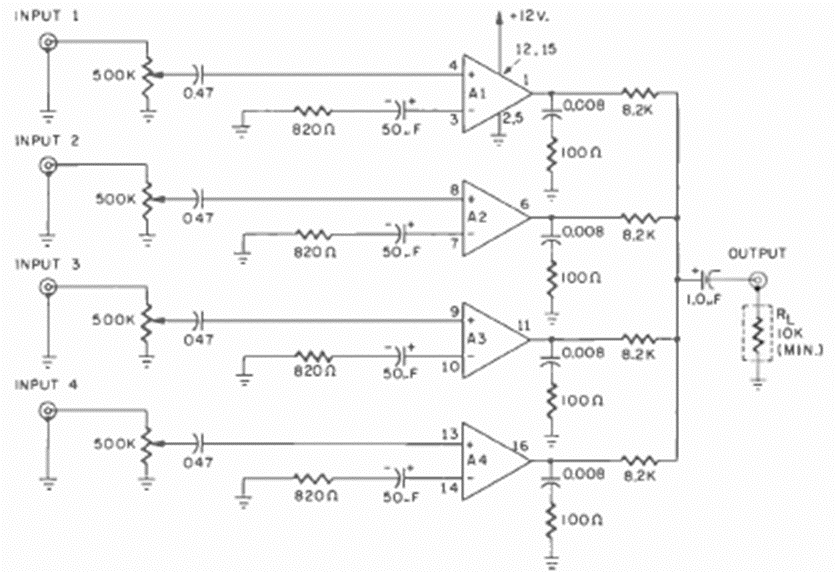

Este mezclador con ganancia de 20 dB por canal utiliza circuitos integrados CA3048 de RCA. Lo encontramos en la revista Radio Electronics de julio de 1971. La alimentación no tiene por qué ser simétrica.




| Clique na imagem para ampliar |
