Alarma con múltiples sensores (CIR24095S)

Written by: Newton C. Braga
Category: Banco de circuitos

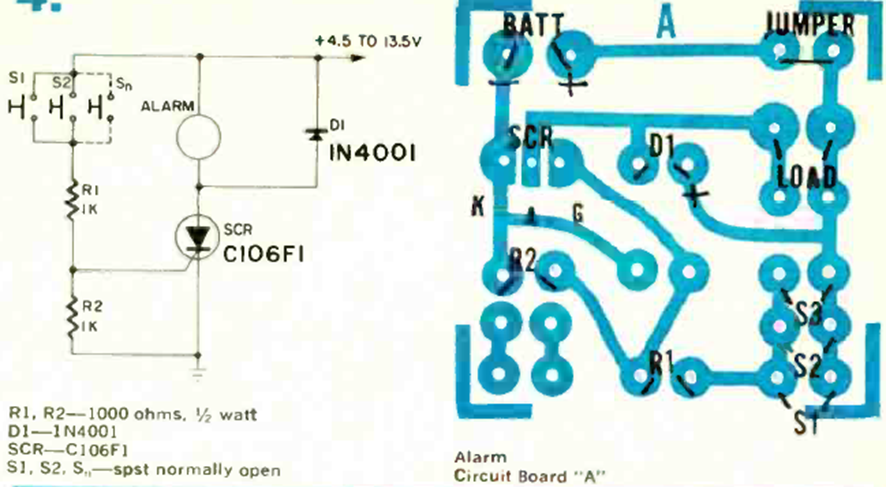

Utilizando sensores NA en paralelo, esta alarma se encontró en un artículo de la revista Radio Electronics de mayo de 1971. El SCR admite equivalentes C106, como la serie TIC. Se proporciona la placa.




| Clique na imagem para ampliar |
