Pantalla LED con LM3914 (CIR24604S)

Written by: Newton C. Braga
Category: Banco de circuitos

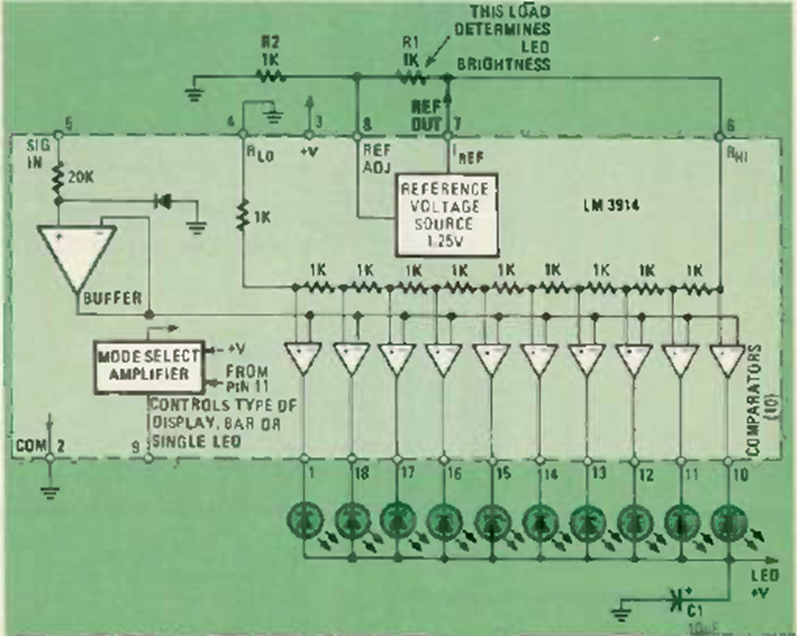

Este circuito básico que muestra el LM3914 “por dentro” apareció en la revista Radio Electronics en octubre de 1980. Tenga en cuenta que R1 determina el brillo y que la alimentación se suministra con 9 V.




| Clique na imagem para ampliar |
