Generador de funciones XR2206 (CIR24464S)

Written by: Newton C. Braga
Category: Banco de circuitos

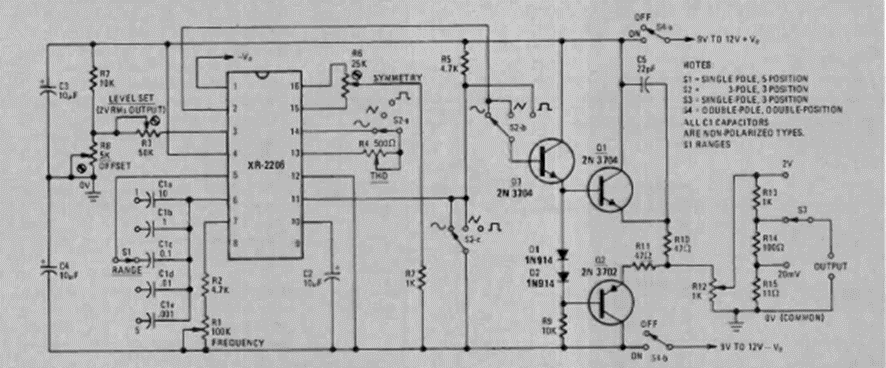

Este bonito circuito generador de funciones con el XR2206 se encontró en la revista Radio Electronics de mayo de 1977. El circuito tiene una etapa de salida con transistores.




| Clique na imagem para ampliar |
