Esta selección de montajes simples e interesantes está dedicada a los lectores que buscan proyectos de bajo costo que se puedan realizar en el corto espacio de tiempo disponible en un fin de semana o un feriado. Como los proyectos son bastante sencillos, son ideales para principiantes.
El circuito presentado hace guiñar lámparas de 5 a 100 W con el ritmo de la música de un aparato de sonido. Los alambres de entrada son conectados directamente al altoparlante del aparato de audio. Vea que este circuito no roba ninguna potencia al amplificador, pues la energía que enciende las lámparas proviene de la red domiciliaria. El amplificador entrega apenas unos milésimos de watt para controlar el SCR.

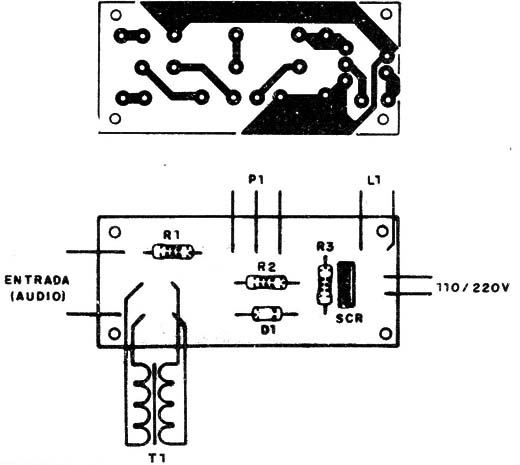

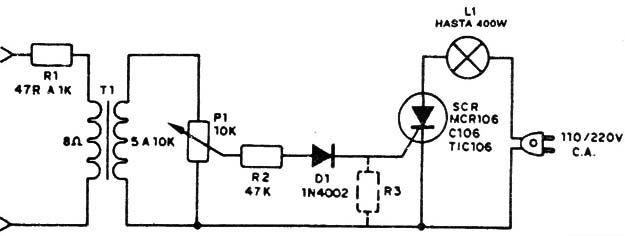

En la figura 1 damos el diagrama completo del aparato y en la figura 2 tenemos la placa de circuito impreso.

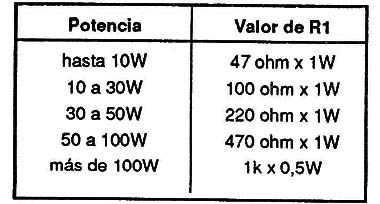

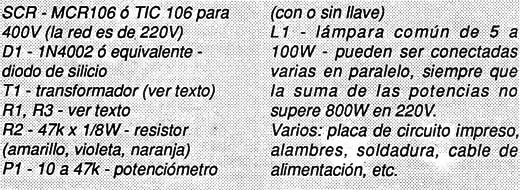

El resistor R1 tiene valores que dependen de la potencia del amplificador, según la siguiente tabla:
El resistor R3 será necesario y tendrá valores entre 4k7 y 10k, cuando se use el TlC106 en lugar del MCR106. Este SCR debe ser montado en un pequeño disipador de calor.
El transformador T1 puede ser de cualquier tipo que tenga un bobinado de alta impedancia y otro de baja. Indicamos un transformador con primario de 220 V, que será conectado al potenciômetro P1, y secundario de 12 V con 100 a 250 mA, que es el tipo más fácil de obtener.
Para colocar la luz rítmica en operación, basta conectar el aparato de sonido y ajustar en el volumen deseado. Después se gira P1 hasta que la lámpara guiñe al ritmo deseado.
La conexión de un capacitor en paralelo con el bobinado del transformador que va a P1, con valores entre 4n7 y 47n, permite alterar la respuesta del circuito, que responderá más a los sonidos graves.
