En las alarmas hay que contar con sirenas fuertes y que puedan ser fácilmente controladas por circuitos externos. La sirena que presentamos, además y de estas características tiene algo que es muy importante en un proyecto: puede ser disparada por lógica CMOS sin la necesidad de relé.

Nota: se puede usar el circuito como shield para una alarma microcontrolada.



El interesante circuito de sirena que presentamos se caracteriza por la elevada potencia que puede entregar a un altavoz por el uso de un transistor de efecto de campo de potencia. (MOSFET).

Además, esta sirena tiene ajustes de tono, modulación e intermitencia independientes, lo que permite al usuario ajustar el circuito para el mejor sonido.

Finalmente, esta sirena está habilitada directamente por una salida lógica CMOS sin la necesidad de relé, y en la condición de espera su consumo es extremadamente bajo. Esto la hace ideal para circuitos de alarma alimentados por batería o para uso automotriz.

La simplicidad del diseño permite su montaje en una caja de reducidas dimensiones.



Características:

Tensión de alimentación: 6 V c.c. a 12 V c.c.

Corriente de reposo: inferior a 1 mA

Corriente en accionamiento pleno: 2 A a 4 A

Potencia de audio: 10 a 20 W



En términos de oscilador de bajo consumo y excelente desempeño, pocos circuitos integrados excitan el 4093. De hecho, sus cuatro puertos NAND independientes pueden resultar en hasta 4 osciladores diferentes, y con la posibilidad de mando externo.

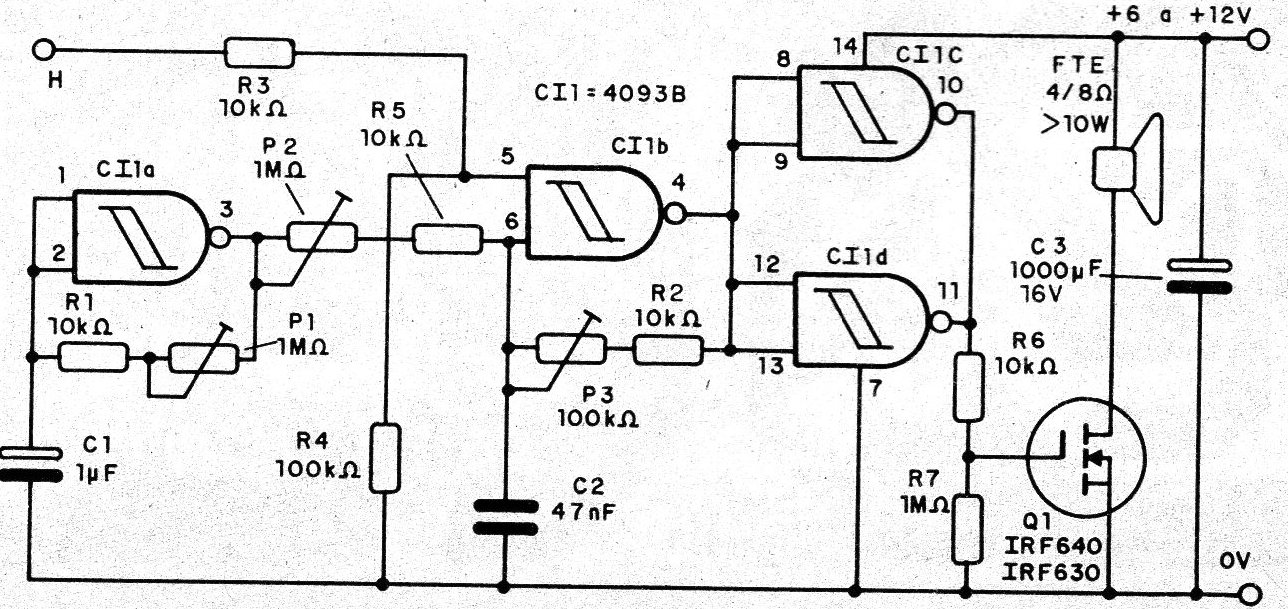

En la figura 1 tramos el diagrama completo de la sirena.



Figura 1 - Diagrama de la sirena
Figura 1 - Diagrama de la sirena | Haga click en la imagen para ampliar |





En este circuito utilizamos dos puertas como osciladores y dos más como búfer mezcladores y amplificadores.

De esta forma, la primera puerta (C11-b) es el oscilador de modulación, que determina la cadencia de los toques o sus variaciones. En este circuito P1 determina la frecuencia, junto con C1, mientras que P2 determina la profundidad de la modulación.

En realidad podemos incluso modificar el efecto, "suavizando" la modulación con la conexión de un capacitor de 1 uF a 22 uF entre la unión de P2 y R5 y el negativo (0 V) de la alimentación.

El oscilador de audio es formado por CI1-b, y tiene su frecuencia determinada por C2 y ajustada en P3.

Obtenemos en la salida de este oscilador un tono de audio modulado que se lleva a las otras dos puertas, que funcionan como un buffer (aislador) y amplificador digital. Las señales entregadas a este buffer pueden ser controladas externamente por el pin 5 del CI1-b.

Si este perno está en el nivel bajo, lo que ocurre sin señal de habilitación (H), ya que R4 lo mantiene a la tierra, el oscilador CI b, no funciona. Si este pino es al nivel alto, a partir de una salida CMOS, por ejemplo, el oscilador entra en acción, siendo modulado por C113.

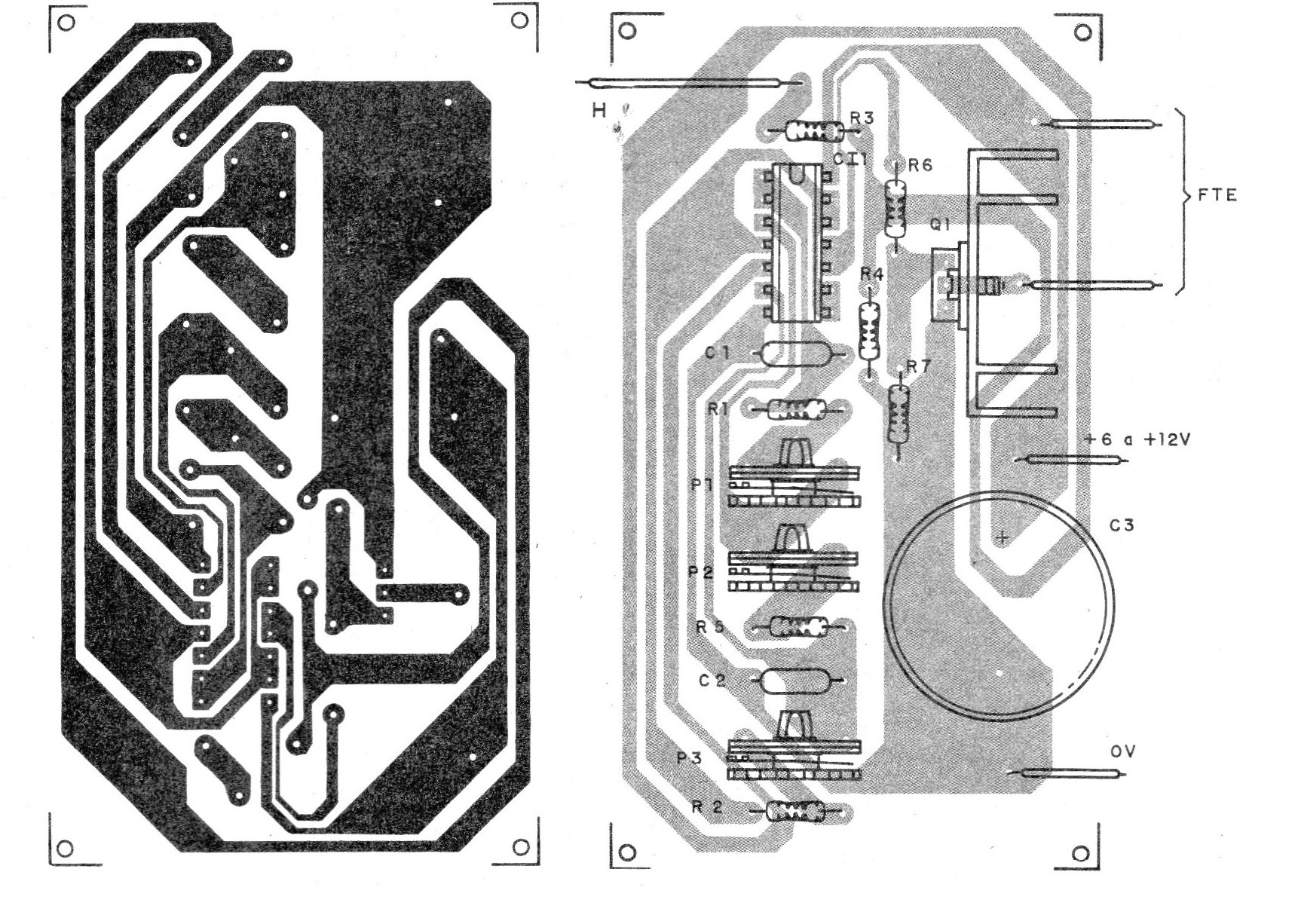

En la figura 2 tenemos la placa de circuito impreso para el montaje.



Figura 2 - Placa para el montaje
Figura 2 - Placa para el montaje | Haga click en la imagen para ampliar |





Semiconductores:

Cl1 - 40938 - circuito integrado CMOS

Q1 - IRF64O o equivalente - FET de potencia



Resistores (1/8 W, 5%):

R1 R2, R3, R5 y R6 - 10 k ohms

R4- 100 k ohms

R7 - 1 M ohms

P1, P2 - Trimpots de 1 M ohms

P3 - Trimpot de 100 k ohmios



Capacitores:

C1 - 1 pF - electrolítico

C2 - 47 nF - cerámico o de poliéster

C3 - 1000 pF - electrolítico



Varios:

FTE - 4 o 8 ohms - altavoz de 10 W o más.
