Las fuentes de señal de poca intensidad no siempre pueden excitar amplificadores de alta potencia de manera conveniente. El resultado es que la potencia máxima no se alcanza con serios daños para el funcionamiento del sistema. El preamplificador que describimos es muy simple, pudiendo funcionar con transductores de alta impedancia y diversas otras fuentes de señales.
Describimos un circuito preamplificador de audio de alta calidad que puede ser agregado a la entrada de mesas de sonido, amplificadores, transmisores para obtener una señal con intensidad suficiente para excitación de los circuitos agregados.
El transistor de efecto de campo en la entrada garantiza una alta impedancia para el circuito y en la salida a baja impedancia con una señal de buena intensidad (al menos 1 Vpp) permite la excitación de prácticamente cualquier tipo de equipo de sonido de uso común.
Por supuesto, para el montaje se requiere el uso de cables blindados para las señales de entrada y salida y la alimentación puede venir del propio equipo con el que el preamplificador va a funcionar ya que su consumo es muy bajo.
Los equivalentes para el transistor de efecto de campo como el BF245 y el transistor bipolar como el BC549 (de menor nivel de ruido) pueden ser utilizados.

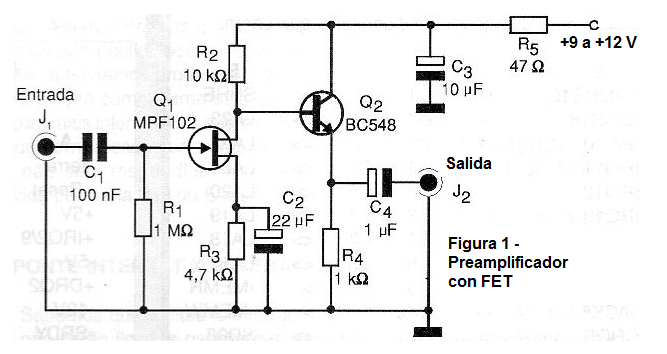

En la figura 1 tenemos el diagrama completo del preamplificador.

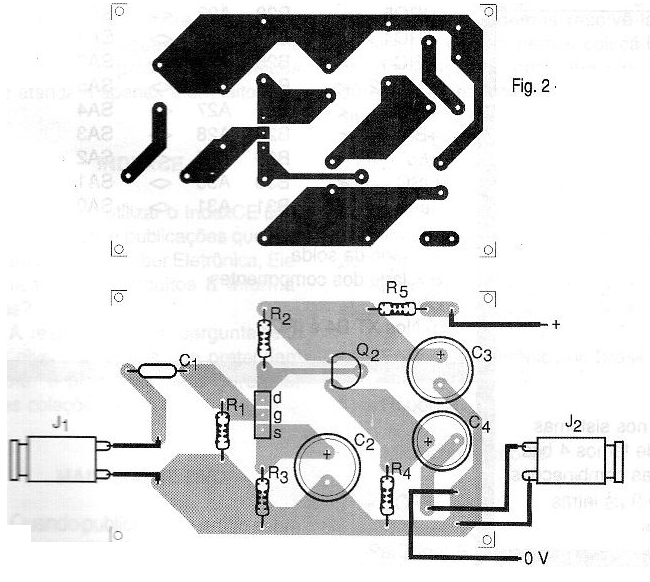

En la figura 2 tenemos la disposición de los componentes en una placa de circuito impreso.
Si el circuito se utiliza en una caja separada, ésta debe ser preferiblemente metálica para servir de blindaje.
Para una versión estéreo se deben montar dos unidades idénticas.
Semiconductores:
Q1 - MPF102 o BF245 - transistores de efecto de campo de unión
Q2 - Bc548 o equivalente - transistores NPN de uso general
Resistores: (1/8 W, 5%)
R1 - 1 M ohms
R2 - 10 k ohms
R3 - 4,7 k ohms
R4 - 1 k ohms
R5 - 47 ohms
Capacitores:
C1 - 100 nF - cerámico o poliéster
C2 - 22 uF / 12 V - electrolítico
C3 - 10 uF / 12 V - electrolítico
C4 - 1 uF / 25 V - electrolítico
Varios:
J1, J2 - Jaques de entrada y de salida]
Placa de circuito impreso, caja para montaje, hilos blindados, hilos, soldadura, etc.
