Tensiones muy bajas no se consiguen fácilmente a partir de diodos zeners comunes, ya que estos no se encuentran fácilmente con valores por debajo de 2 volts. Sin embargo, con algunos artificios, como mostramos en este artículo, podemos obtener tensiones en este rango de 1 a 2 volts con facilidad para alimentación de aparatos pequeños como calculadoras y relojes digitales algunos juegos electrónicos y aparatos de medida.
La fuente que presentamos se presta especialmente para alimentar aparatos de bajo consumo, como por ejemplo los que hacen uso de pilas o del tipo "botón" tales como calculadoras, relojes, microcontroladores, etc.
El circuito básico es de 1,4 V bajo corriente de hasta 5 mA, pero puede ser fácilmente modificado para obtener otras tensiones y hasta corrientes mayores.
En realidad, la etapa estabilizadora y de reducción de tensión puede ser adaptada en el propio aparato a ser alimentado, si hay disponibilidad de espacio en el que tendremos una entrada de tensión mayor, de acuerdo con lo que puede obtenerse de fuentes convencionales con más facilidad .
CARACTERÍSTICAS:
Tensión de entrada de la fuente: 110/220 V ca.
Tensión de entrada del paso de regulación: 10 a 15 V
Corriente de salida: 5 mA
Corriente del circuito: 15 mA.
El transformador T1 baja la tensión de la red a 9 V rms que después de la rectificación carga el condensador de filtro con la tensión de pioo de la red.
Esta tensión continua alimenta dos divisores de tensión formados por un resistor y un diodo zener cada uno.
De esta forma, en el primer divisor, formado por DZ1 tenemos una tensión de 8,2 V mientras que en el segundo tenemos una tensión de 6,8 V (otras tensiones pueden ser usadas). La carga se conectará entre los dos diodos para someterse a la diferencia de tensión. En el caso, 1,4 V.
El condensador C2 hace un filtrado final y desacopla la fuente para eliminar inestabilidades en el circuito alimentado.
Evidentemente, para otras corrientes y otras tensiones tanto los diodos zeners como los resistores R1 y R2 deben tener sus valores debidamente alterados.

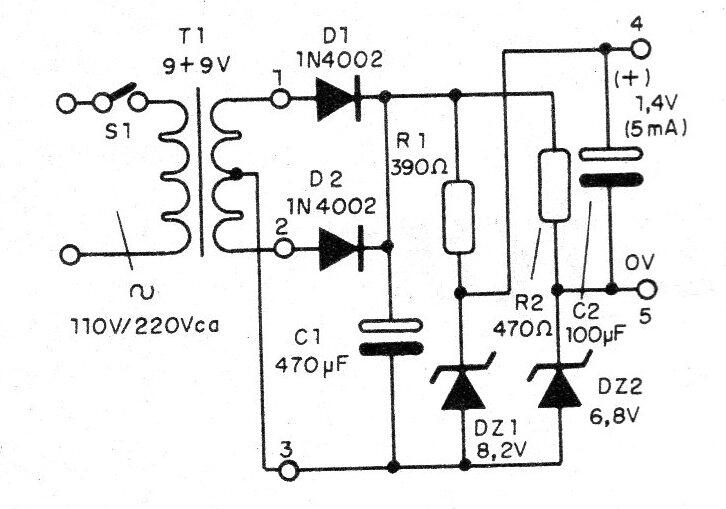

En la figura 1 tenemos el diagrama completo de nuestra fuente.

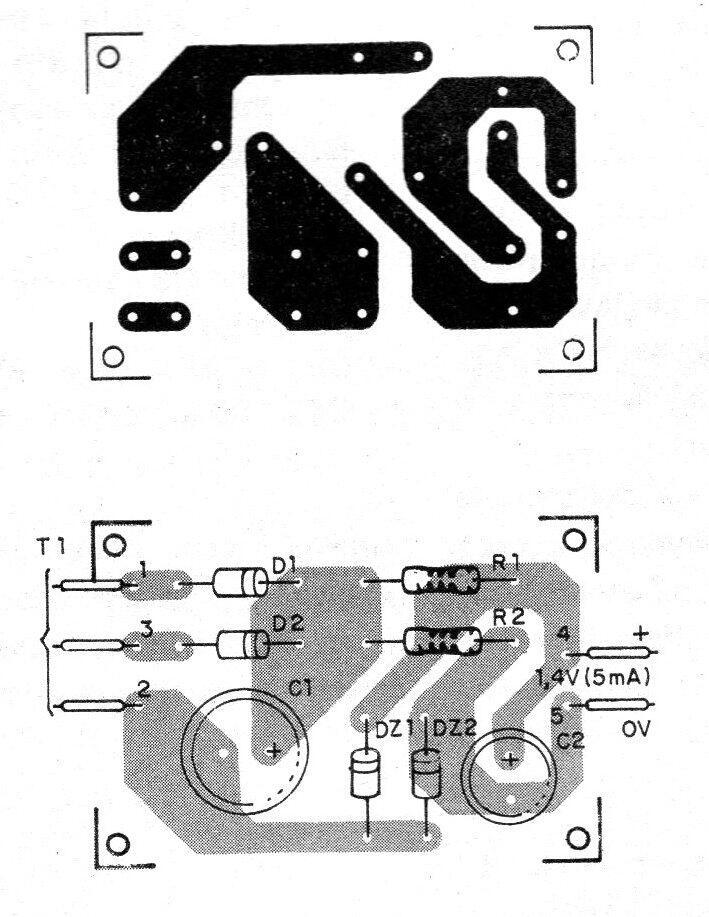

En la figura 2 tenemos la disposición de los componentes en una placa de circuito impreso.
Los diodos zeners pueden ser de 400 mW o 1 W dependiendo de la intensidad de corriente deseada en la carga, en cuyo caso los resistores R1 y R2 también deben ser alterados y su disipación aumentada.
En el caso, podemos pasar de 1/2 a 1 W.
Los condensadores tienen una tensión de trabajo de 16 V a C1 y de al menos 3 V a C2.
D1 y D2 son diodos rectificadores de silicio comunes, admitiendo equivalentes y el transformador tiene secundario de 9 + 9 V con corriente de 50 mA. Para probar, basta con conectar el multímetro en la escala de tensiones a su salida y verificar si los valores deseados están presentes en la salida.
Diodos:
DZ1 - 8,2 V - 400 mW - zener
DZ2 - 6,8 V - 400 mW - zener
D1 y D2 -1N4002 - silicio
T1 - transformador con primario de acuerdo con la red local y secundaria de 9 + 9 V con 50 mA
S1 - interruptor simple
Resistores: 1/2 W
R1-390 ohms
R2 - 470 ohms
Capacitores electrolíticos
C1 -470 uFx16 V
C2 - 100 uF x 3 V
Varios:
Placa de circuito impreso. cable de alimentación, cables, caja para montaje (opcional), soldadura, etc.
