Si bien la mayoría de los coches actuales ya tienen luz de cortesía temporizada, si el lector tiene un coche antiguo o desea este circuito para otra aplicación, enseñamos cómo hacer de un modo simple y barato.
Cuando una señal se aplica a este circuito por la puesta a tierra provocada por el interruptor existente en la puerta del coche, dispara y enciende una lámpara (o LED de alto brillo con resistencia en serie).
La lámpara quedará encendida por el tiempo determinado por R2 y C1 (que puede cambiar).
Al final de la temporización, se apaga y se espera un nuevo disparo.
El circuito es simple y funciona tanto con tensiones de 6 como 12 V, dependiendo sólo de la lámpara utilizada.
También tenemos la inclusión de una llave que mantiene la lámpara permanentemente encendida, si es necesario.
Lo que tenemos es un monoestable con el conocido 555, alimentado un transistor de potencia que alimenta la lámpara controlada.
Con el transistor indicado, lámparas de hasta 3 A pueden controlarse.

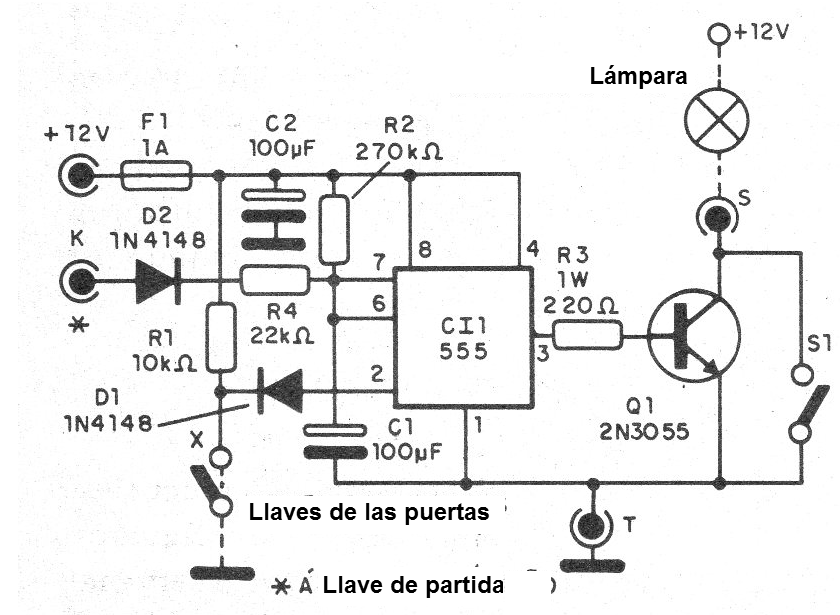

En la figura 1 tenemos el diagrama completo del aparato.

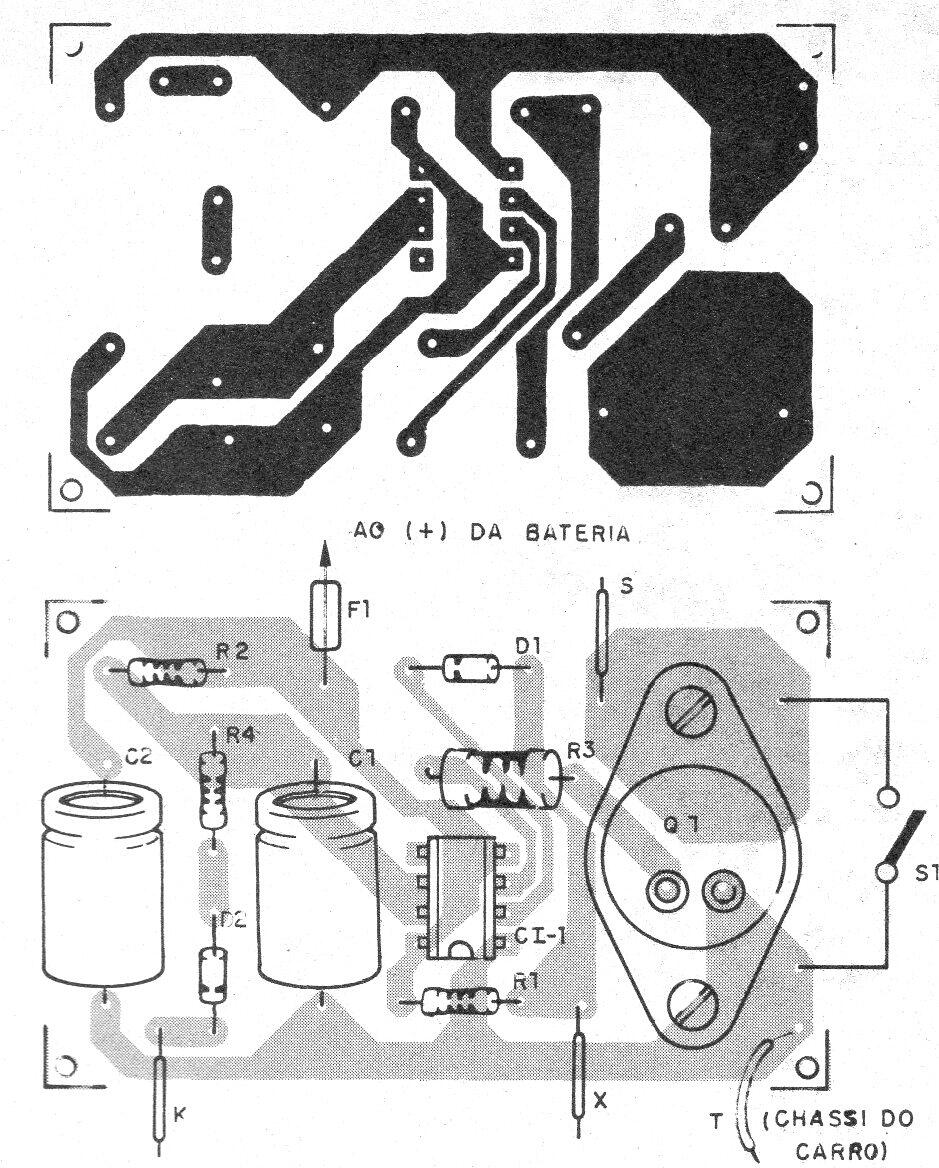

El montaje se puede realizar en una pequeña placa de circuito impreso con el patrón mostrado en la figura 2.
Si la corriente de las lámparas es inferior a 1 A, el transistor no necesita disipador.

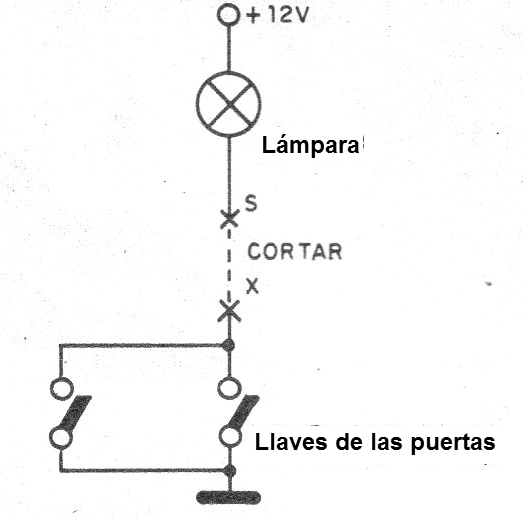

Los componentes son comunes y en la figura 3 tenemos el modo de hacer la instalación en el coche.
En el montaje, observe la posición del circuito integrado y del transistor, así como la polaridad de los diodos.
CI-1 - 555 - circuito integrado
Q1 - 2N3055 - transistores de potencia
D1, D2 - 1N4148 - diodos de uso general
F1 - 1 A - fusible
S1 - Interruptor simple
C1, C2 - 100 uF x 16 V - capacitores electrolíticos
R1 - 22 k ohms x 1/8 W - resistor - rojo, rojo, naranja
R2 - 270 k ohms x 1/8 W - resistor - rojo, violeta, amarillo
R3 - 220 ohms x 1/8 W - resistor - rojo, rojo, marrón
Varios:
Placa de circuito impreso, caja para montaje, hilos, soldadura, etc.
