Si usted tiene una radio de coche o un reproductor de CD que no usa más, por ser de tipo antiguo, puede colocarlo en su banco y alimentarlo de la red de energía. Como hacer esto es lo que mostramos en este proyecto.
Pequeñas fuentes de 12 V, como las que se encuentran en las tiendas de artículos eléctricos y electrónicos no proporcionan suficiente corriente para alimentar una autorradio, tocadiscos o CD-player, aunque sean tipos de baja potencia.
Para ellas es necesario contar con una fuente que proporcione 12 V con una corriente de al menos 5 A.
Como construir esa fuente y ya incluir dos pequeñas cajas con altavoces es lo que enseñamos en este artículo.
Los aparatos de sonido automotor de hasta 50 W pueden ser alimentados por estos circuitos y tipos de mayor potencia también, siempre que no se utilice el volumen máximo.

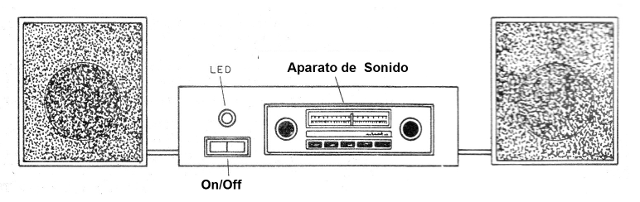

La fuente es del tipo estabilizado con sólo un transistor de potencia y el conjunto puede quedar con la apariencia mostrada en la figura 1.
Esta fuente también puede tener una salida para la realización de pruebas y ajustes en equipos automotores.
Montaje

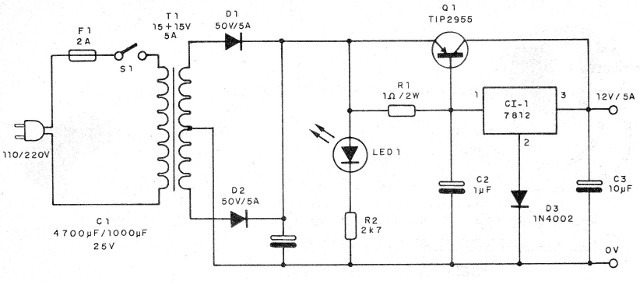

En la figura 2 tenemos el diagrama completo de la fuente.

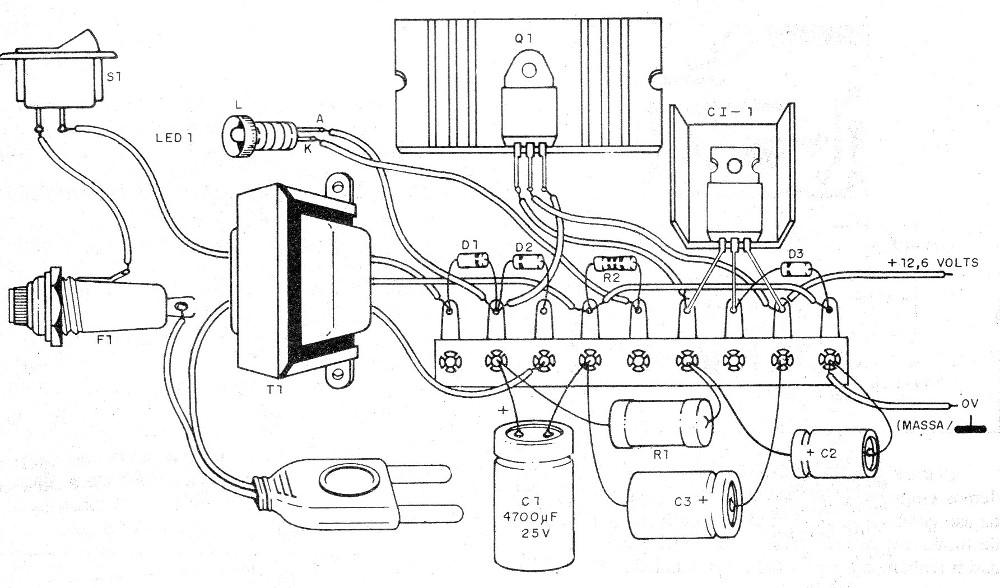

Como se trata de montaje no crítico, damos la disposición de los componentes en un puente de terminales en la figura 3.
El transistor debe estar dotado de un excelente disipador de calor y equivalentes de alta corriente pueden ser utilizados.
El transformador tiene 5 A o más de corriente de secundario y el regulador 7012 también debe tener un disipador de calor, pero menor que el utilizado en el transistor.
Los condensadores son para 25 V o más y los resistores con disipación de acuerdo con lo indicado en la lista de materiales.
En la figura 4 tenemos la disposición de los diversos componentes, incluyendo el aparato de sonido del coche, en una caja.
Prueba y uso
Conecte la fuente y mida la tensión de salida con el multímetro.
Debe estar un poco por encima de 12 V, ya que los equipos automotores normalmente operan con 13,6 V.
Al abrir el volumen, si observa distorsión, vuelva, pues estará siendo superada la capacidad de suministro de corriente de la fuente.
Q1 - 2N2955 - transistores PNP de potencia
CI-1 - 7812 - circuito integrado
D1, D2 - 50 V x 5 A - diodos rectificadores
D3 - 1N4002 - diodo de silicio
LED - LED rojo común
T1- 15+ 15 V x 5 A - transformador
S1 - Interruptor simple
F1 - fusible de 2 A
C1 - 4 700 uF x 50 V - electrolítico
C2 - 1 uF x 25 V - electrolítico
C3 - 10 uF x 25 V - electrolítico
R1 - 1 ohms x 2 W - resistor de hilo
R2 - 2k7 ohms x 1/8 W - resistor - rojo, violeta, rojo
Varios:
Caja para montaje, cajas con altavoces de 8 ohmios x 15 cm, cable de fuerza, puente de terminales, disipadores de calor, hilos, soldadura, etc.
