Hemos encontrado en una documentación antigua, de 1966, el interesante circuito de un medidor de factor Q que emplea tres válvulas, siendo dos comunes (doble diodo y doble triodo) y una válvula reguladora de tensión.
El circuito descrito mide el factor de calidad de una bobina, es decir, su selectividad cuando se utiliza en un circuito resonante. Aplicando una señal de RF en la entrada barremos una banda de frecuencias con la bobina en un circuito resonante y con las medidas obtenidas en un voltímetro levantamos la curva de selectividad de la bobina.
El circuito tiene su fuente con un transformador de 110 V x 20 mA que es uno de los componentes críticos del proyecto. En nuestro artículo Fuentes Para Aparatos Valvulados como obtener una fuente alternativa para este proyecto.
Descripción de los componentes:
R1, R2, E3, R4 - 3,3 M ohms x ¼ W
R5 - 4,7 k ohms x 1/4 W
R6, R7 - 220 k ohms x ¼ W
R8 - 47 k ohms x 1/8 W
R9, R10 - 100 ohms x ½ W
R11 - 4,7 k ohms x 1 W
C1 - 10 nF - cerámico para 100 V
C2 - 4,7 nF - cerámico para 100 V
C3 - 10 - 410 pF - variable
C4 - 3 - 15 pF - variable
C5, C6 - 100 nF x 100 V - cerámico
C7, C8 - 30 + 30 uF x 150 V - electrolítico
D1 - 1N4007 o equivalente

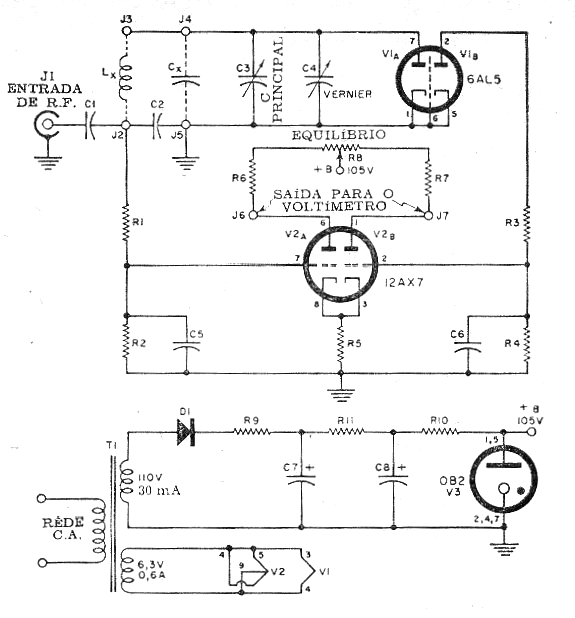

En la figura 1 tenemos el diagrama completo del aparato.
