Llamaremos “chatarra” a todos aquellos aparatos de radio viejos, televisores, amplificadores, toda especie de aparatos electrónicos abandonados, fuera de uso, que pueden ser desmontados para utilizar sus piezas.

Si el lector posee algo de todo ello abandonado en su casa, sin duda puede servir como una excelente fuente de material para experiencias y montajes, y lo que es más importante, sin costo alguno.

Aparatos de radio, amplificadores, televisores, pueden suministrar componentes para muchos montajes, como transformadores, resistencias, diodos, condensadores, potenciómetros, bobinas y muchos otros.

Veamos cómo podemos usar esta «chatarra» para realizar montajes y cómo reconocer componentes importantes.



DESMONTANDO UN “TRASTO”

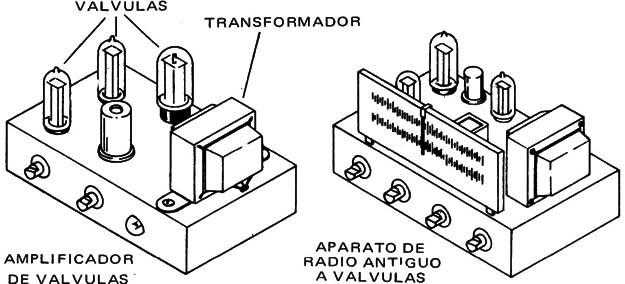

Ciertamente muchos lectores pueden encontrar abandonado un aparato del tipo antiguo, y que utilizará válvulas y grandes transformadores de alimentación, como se indica en la fig. 1.



Figura 1
Figura 1

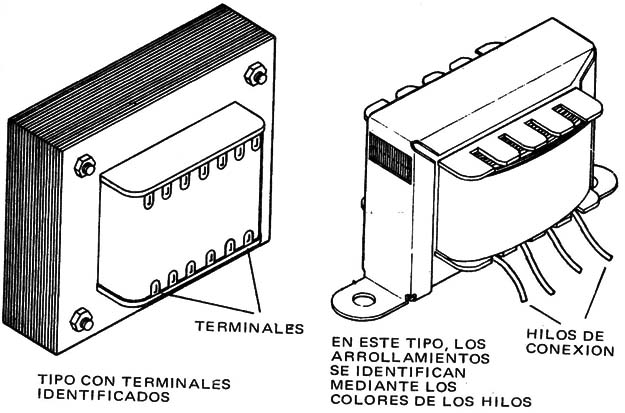

Uno de los componentes importantes de un aparato de este tipo, que puede ser de mucha utilidad para un montaje improvisado, es el transformador de la fuente de alimentación. Se trata de un transformador grande que alimenta el aparato y que tiene Ia apariencia mostrada en la fig. 2.



Figura 2
Figura 2



Este transformador se conecta a la red de 110 ó 220 V y nos suministra tensiones como 6 ó 5 V para los filamentos de las válvulas y otras del orden de 125 a 500 V para las placas de las mismas.

En nuestros montajes, no necesitamos tensiones tan altas, pero las de 5 ó 6 V pueden servirnos perfectamente para nuestro uso, sustituyendo pilas y alimentando nuestros aparatos.

Para poder usar un transformador de este tipo necesitamos aprender a identificar o determinar los hilos de conexión.

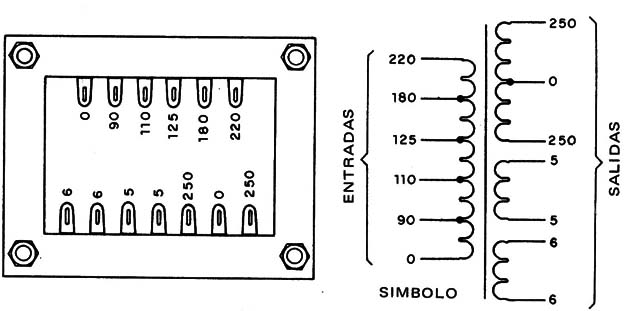

Un tipo común de transformador que podemos usar es el mostrado en la fig. 3 que tiene identificado los terminales de conexión.



Figura 3
Figura 3



Si nos fijamos, tenemos un lado con una serie de marcas que comienza en 0 y va aumentando con valores progresivos como 90, 110, 125, 180 y 220 V. Este es el arrollamiento de entrada (primario) del transformador que será conectado a la red. Escoger las conexiones dependerá de la tensión de red que tengamos. Si esta tensión es de 220 V (ó 240 V en algunos casos) se conectará entre los terminales de 0 y 220 V. En la fig. 4 se muestran- estas conexiones, colocando el interruptor de un potenciômetro para hacer la conexión y desconexión del circuito.



Figura 4
Figura 4



Observando el resto de conexiones, vemos que las que nos interesan son las marcadas con 5 ó 6 V.

La tensión obtenida de estos arrollamientos es alterna y con una frecuencia de 50 ó 60 Hz, no sirviendo para alimentar circuitos electrónicos. Esta tensión necesita ser rectificada y filtrada si queremos alimentar el circuito que hagamos.

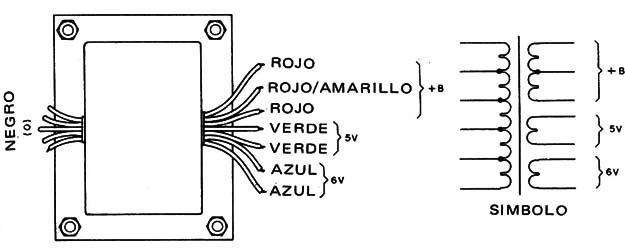

Si el transformador tiene cables sueltos para realizar Ia conexión como se ve en la fig. 5 antes de desmontarlo, nos fijaremos en los cables que van a la alimentación y que corresponderán a los 110 ó 220 V.





Figura 5
Figura 5



Una vez aprovechado el transformador, podemos encontrar otros componentes útiles.

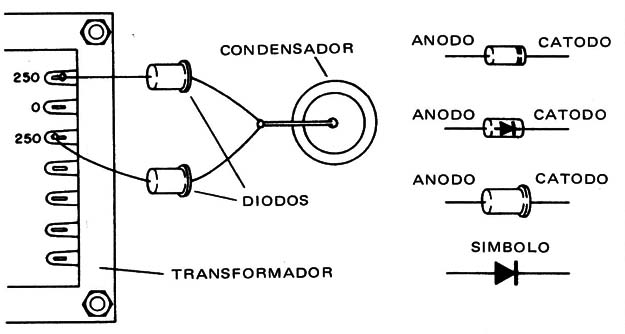

En algunos aparatos no muy antiguos, en lugar de válvulas rectificadoras, se encuentran diodos. Estos diodos tienen el aspecto que se indica en la fig. 6 y aparecen conexionados junto al transformador, siendo de gran utilidad para el montaje de la fuente.



Figura 6
Figura 6



Los tipos comunes de diodos soportan corrientes por encima de 0,5 A (500 mA) lo que es suficiente para alimentar el circuito que montemos.

A falta de diodos aprovechables de este tipo, el lector puede comprar los 1N4002, 1N4004, BY126, BY127 u otros semejantes.

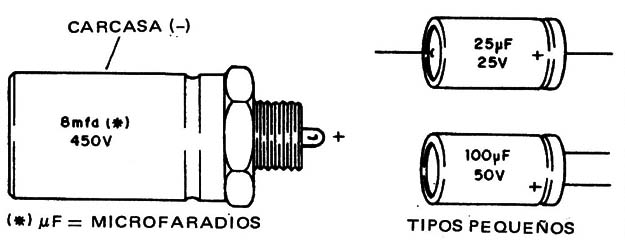

Finalmente, en las fuentes y en diversos puntos de los circuitos de viejos aparatos, encontramos condensadores electrolíticos. Estos tienen el aspecto indicado en la figura 7.



Figura 7
Figura 7



En fuentes se encuentran electrolíticos de valores bajos, como 8, 16 ó 50 µF, con tensiones de trabajo situadas entre 150 y 450 V.

En otros puntos y en conexión con los cátodos de las válvulas, se encuentran capacidades con valores mayores, aunque con tensión de trabajo más bajo, como 25 ó 50 V.

Si el aparato viejo es transistorizado, (transistores, casetes, etc.), podemos encontrar electrolíticos de 220, 470 y hasta de 1000 µF para 12, 16 o más volts.

Retire y guarde bien estas capacidades, pues le pueden ser útiles en el futuro.



CON TODO ELLO, UNA FUENTE

Si reunimos el transformador, los diodos y los capacitores electrolíticos, podemos hacer una fuente muy simple cuyo circuito básico puede ser el de la fig. 8.



Figura 8
Figura 8



El transformador se puede aprovechar, utilizando el primario para conectarlo a la red (20 V) y del secundario a la salida de 5 ó 6 V. A continuación, se va a rectificar y filtrar Ia corriente con un diodo. y un condensador. Como la tensión se eleva, es por lo que decimos que a partir de una tensión de salida del transformador de 5 V podemos obtener unos 7 V y a partir de 6 V unos 8 ó 9 V.

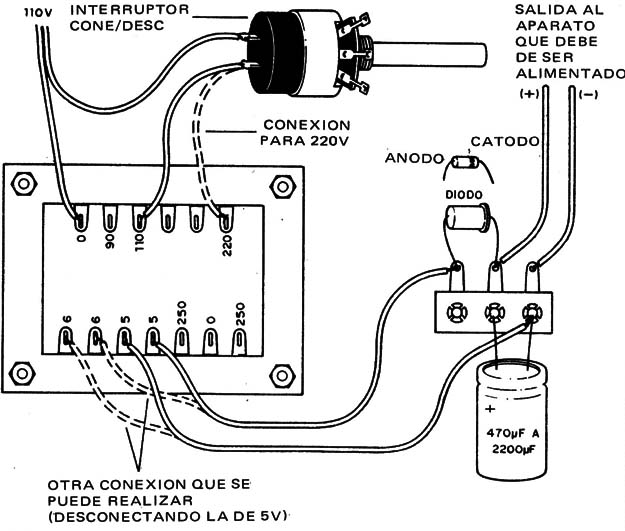

Para alimentar aparatos de 6 V. o menos daremos las indicaciones de cómo actuar.

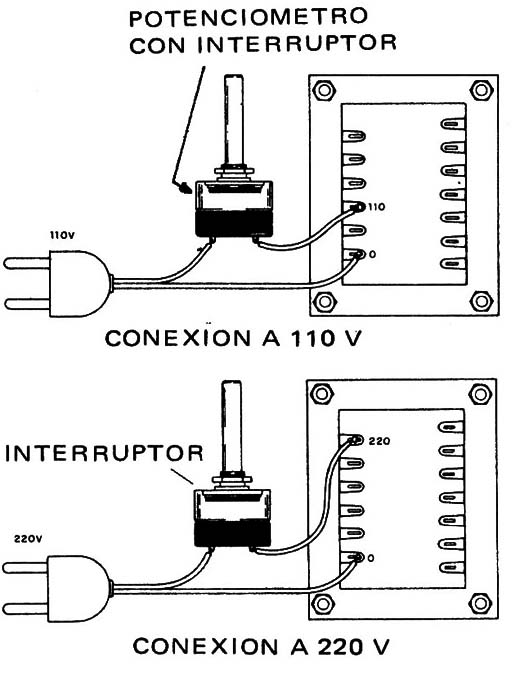

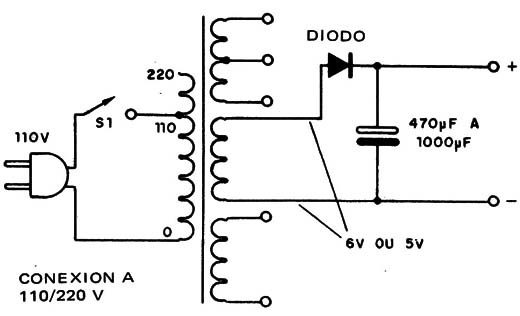

La entrada va a depender de su tensión de red, que será normalmente de 220 V, conectándose al primario del transformador. Como interruptor puede utilizar el existente en un potenciômetro que también puede retirar del aparato viejo, como se indica en la fig. 9.



Figura 9
Figura 9



A continuación, se conecta el diodo teniendo cuidado de su polarización como se indica en la figura anterior.

El condensador electrolítico debe de ser de la mayor capacidad posible. Este va a filtrar la corriente continua. Si tiene un valor pequeño, la tensión de salida presentará ciertas ondulaciones, denominadas rizado, afectando a los aparatos que se alimentan con dicha tensión.

EI valor ideal de dicho capacitor debe de ser de 100 µF o más. Para experiencias simples, como la alimentación de los equipos que montemos, nos puede valer una capacidad de 470 µF.

La salida de la fuente se puede realizar con un hilo con cocodrilo para poder sujetarlo al aparato a alimentar. Utilice hilo rojo para el polo positivo y negro para el negativo; de este modo, la identificación será más rápida.

Esta fuente se podrá utilizar para alimentar aparatos que funcionen con tensiones comprendidas entre 6 y 9 V sin problemas, y siempre que la corriente exigida no supere a 1 A, para lo cual deberá conocer el consumo del aparato alimentado. Recuerde que 1 A equivale a 1000 mA.

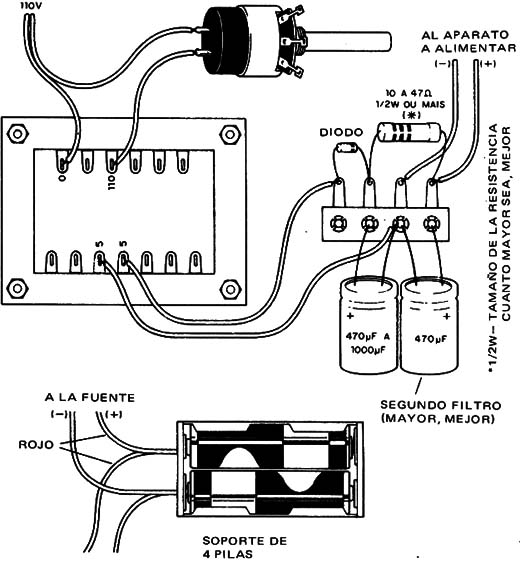

Si usted va a utilizar esta fuente para alimentar un aparato de radio que lleve 4 pilas, será conveniente reducir un poco Ia tensión, para Io cual podremos usar una resistencia.

Esta resistencia debe tener un valor comprendido entre 10 y 47 Ohm, conectándose como se indica en la fig. 10 con un condensador electrolítico para mejorar el filtraje.



Figura 10
Figura 10



Adapte en el soporte de las pilas de su aparato un par de hilos como se indica en la figura anterior, teniendo en cuenta lo siguiente:

a) observar la polaridad de los dos hilos

b) retirar las pilas del soporte

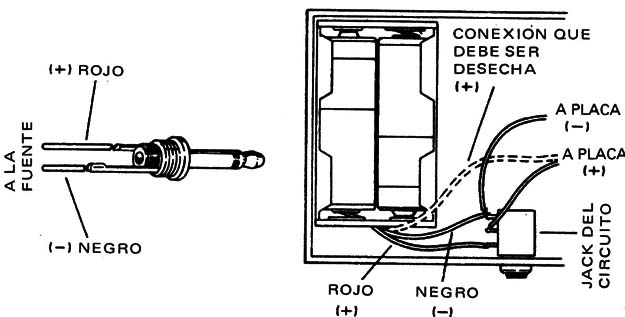

Una adaptación más sofisticada se muestra en la fig. 11, en la cual se indica un jack de conexión.



Figura 11
Figura 11



Con esta disposición, cuando se introduce el jack en el aparato, las pilas quedan desconectadas automáticamente.

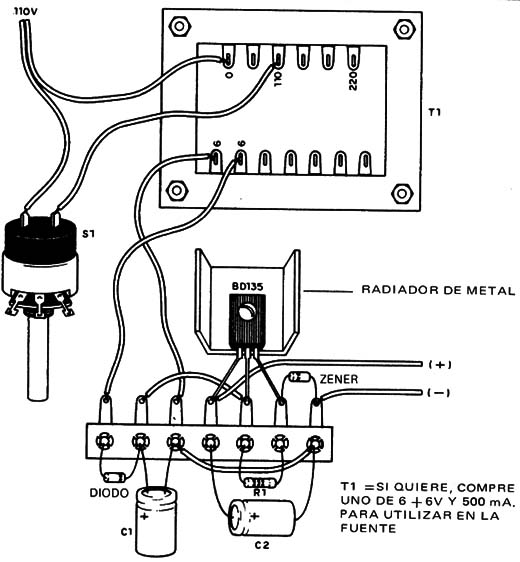

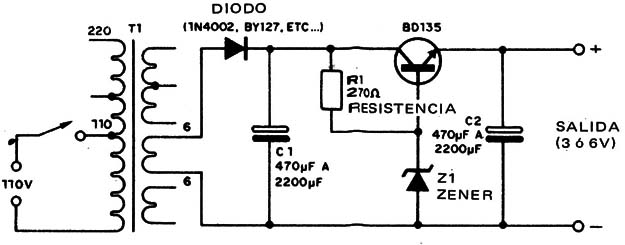

Finalmente, en la fig. 12 se da un circuito sofisticado, con regulador electrónico de tensión y un transistor.



Figura 12
Figura 12



Este circuito utiliza un diodo zener, el cual debe de ser de 5V6 para un equipo de 6 V (4 pilas).

La tensión de zener debe de ser un poco menor que la de salida, ya que en el transistor se produce una elevación de 0,6 V.

El transistor se debe de montar con un radiador para disipar el calor, como se indica en la fig. 13.



Figura 13
Figura 13
