Este es sin duda un sistema bastante interesante y sofisticado que permite el funcionamiento de un mando a distancia con hasta 10 canales. Este circuito funcionará con los transmisores apropiados descritos en este sitio web. Consulte la serie de artículos anteriores.
Los sistemas por tono, como vimos en artículos anteriores, detectan una señal de audio enviada por el transmisor y activan un circuito de comando correspondiente. El punto crítico de este tipo de proyecto es el filtro que debe tener sensibilidad para reconocer las señales más débiles de audio y selectividad para no confundirlas con canales adyacentes.
El proyecto que damos a continuación es un filtro que reconoce un tono y por lo tanto se puede conectar a la salida de cualquier receptor para la formación de un sistema de control remoto multicanal.
Tantos filtros se montarán como el lector desee, dependiendo del número de canales en su sistema, con un máximo de 10 unidades. En la figura 1 tenemos una idea básica de aplicar bloques donde podemos con 5 filtros tener un sistema de comando para un coche.
Se utilizan dos canales para activar el motor e invertir su rotación. Otros dos canales se utilizan para girar a la derecha y a la izquierda. Finalmente el quinto canal se puede utilizar para controlar alguna característica especial como faros, bocina, apertura automática de un puerto, etc.

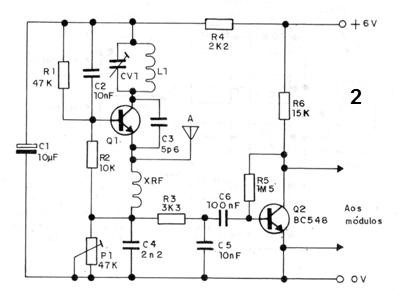

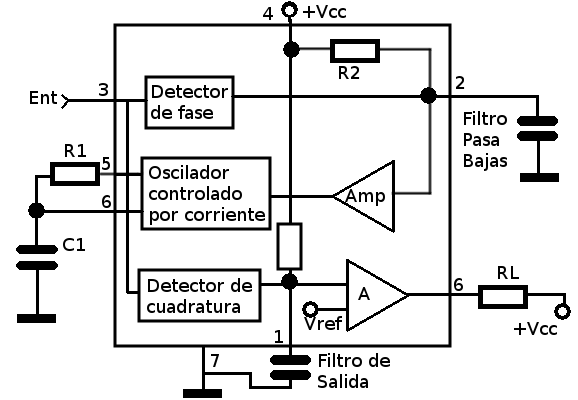

La base de proyecto es el circuito integrado 567 que consiste en un PLL y que tiene la configuración básica mostrada en la figura 2.
Configurando el trimpot P1 de este circuito, y dependiendo del valor del capacitor, podemos hacer que reconozca frecuencias entre 200 y 20 000 Hz aproximadamente, con excelente selectividad y sensibilidad, lo que permite su conexión directamente en las salidas de audio de cualquiera de los receptores que describimos.
La salida del 567 tiene suficiente intensidad para activar directamente un transistor con un relé, lo que facilita enormemente el proyecto y permite su montaje en módulos. Otra característica importante para el proyecto es que esté integrado funciona satisfactoriamente con una tensión de 6 V y tiene un bajo consumo.
EL PROYECTO
Comenzamos dando el diagrama esquemático del módulo receptor que puede operar a cualquier frecuencia entre 27 y 100 MHz, dependiendo de la bobina utilizada y eventualmente con el intercambio del capacitor C3. Para frecuencias de hasta 40 MHz, este capacitor debe ser de 47 pF, para frecuencias entre 40 y 60 MHz debe ser de 22 pF y superior a 60 MHz de 10 o 4,7 pF.

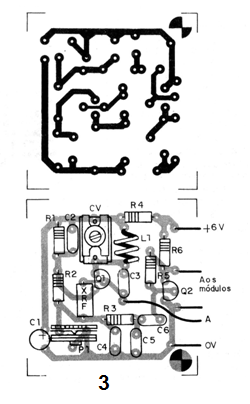

Para la banda FM la bobina L1 tendrá 4 agujas de hilo 20 o 22 en 1 cm de diámetro sin núcleo. La placa de circuito impreso para el módulo receptor se muestra en la figura 3.
Los resistores son de 1/8 watt o más y los capacitores son todos de cerámica excepto C1 que es electrolito para 6 V y C6 que también puede ser de poliéster.

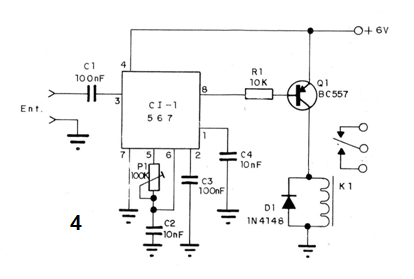

El transistor Q1 puede ser reemplazado por BF495 y BC547. El módulo de un filtro con 567 tiene el diagrama esquemático que se muestra en la figura 4.

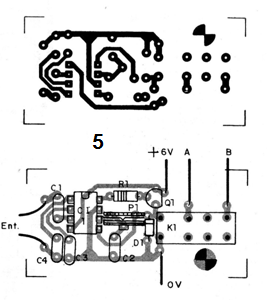

La placa de circuito impreso correspondiente a este filtro y se muestra en la figura 5.
El lector puede elaborar el mismo dibujo con repetición en una sola placa y por lo tanto ya obtener un filtro multicanal. Los resistores son de 1/8 watt y los capacitores pueden ser cerámicos como poliéster metalizado o similar. El relé es de 6V y la potencia de cada módulo no debe exceder los 10 V.
El relé indicado se puede montar en unos zócalos DIL de 16 pinos y tiene una capacidad de contacto de 2 amperes. P1 ajusta la frecuencia que acepta el filtro. Más tarde damos el procedimiento para realizar esta configuración.

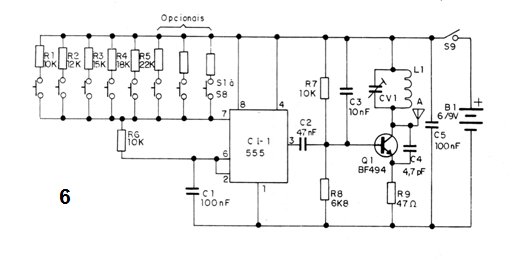

El transistor también admite equivalentes. El transmisor se muestra en la figura 6.

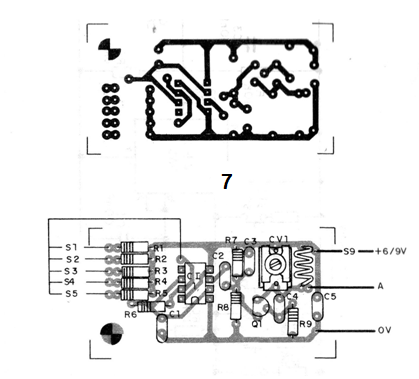

En la figura 7 tenemos la placa de circuito impreso del transmisor que tiene un alcance de hasta 100 metros con 6 V de potencia en clavar el receptor descrito.
El número de botones de presión en el paso de modulación de este transmisor depende del número de canales que desee, consulte la figura 7.
La bobina del transmisor debe ser la misma que la del receptor, de modo que ambos funcionen a la misma frecuencia, que se ajustarán en los recortadores correspondientes. Los resistores deben ser de 1/8 watt y los capacitores deben ser de tipo disco cerámico.
La potencia del transmisor se puede hacer con pilas o baterías. La antena telescópica tanto del receptor como del transmisor debe ser de al menos 60 cm para un mejor rendimiento y no debe exceder 1,20 metros para que no haya introducción de inestabilidad.
PRUEBA Y USO
Inicialmente conectar la salida del receptor a un amplificador de audio como un procedimiento que hemos explicado en proyectos anteriores. A continuación, configure el trimmer del receptor y del transmisor para que la captura de señales. Configure el trimpot del receptor para tener una mayor sensibilidad sin inestabilidades operativas.
Probado el funcionamiento del paso de transmisión y el paso de recepción, pasamos la comprobación del filtro. A continuación, pulsamos el botón en el primer canal transmisor y ajustamos el depósito correspondiente del receptor hasta que el relé cierra sus contactos. Tenga cuidado de no calibrar el filtro en armónicos.
A continuación, hacemos la misma operación con los otros canales.
Si, en algún canal tenemos la activación de dos relés en lugar de uno, debemos cambiar la frecuencia del transmisor en la industria del audio, cambiando el valor del resistor que se asocia con el botón de presión del canal que tiene problemas. Experimente hasta que todos los canales actúen, sin interferencias entre sí.
A) TRANSMISOR
SEMICONDUCTORES
Cl-1 - 555 - circuito integrado
Q1 - BF494 o 2N2218 - Transistor de RF
RESISTORES
R1, R6 y R7 - 10 k ohms (marrón, negro, naranja)
R2 - 12 k ohms (marrón, rojo, naranja)
R3 - 15 k ohms (marrón, verde, naranja)
R4 - 1 k ohms (marrón, gris, naranja)
R5 - 22k ohms (rojo, rojo, naranja)
R8 - 6k8 ohms (azul, gris, rojo)
R9 - 47 ohms (amarillo, violeta, negro)
CAPACITORES
C1 a C5 - 100 nF (cerámica o poliéster)
C2 - 47 nF (cerámica)
C3 - 10 nF (cerámica)
C4 - 4.7 pF (cerámica)
VARIOS
L1 - Bobina - vea texto
B1 - 6 o 9 V - pilas o baterías
S9 - Interruptor simple
S1, etc. - interruptor de prensión
Placa de circuito impreso, caja, soporte de pila o clip para batería, antena, hilos, soldadura, zócalo para integrado, etc.
B) RECEPTOR
SEMICONDUCTORES
Q1 - BF494 o BF495 - Transistor de RF
Q2 - BC548 o equivalente - Transistor NPN de uso general
RESISTORES
P1 - 47 k (trimpot)
R1 - 47 k ohms (amarillo, violeta, naranja)
R2 - 10 k ohms (marrón, negro, naranja)
R3 - 3k3 ohms (naranja, naranja, rojo)
R4 - 2k2 ohms (rojo, rojo, rojo)
R5 - 1M5 ohms (marrón, verde, verde)
R6 - 15 k ohms (marrón, verde, naranja)
CAPACITORES
CV1 - 3-30 pF (recortador)
C1 - 10 uF (electrolítico)
C2 - 10 nF (cerámica)
C3 - 5p6 (cerámica)
C4 - 2n2 (cerámica)
C5 - 10 nF (poliéster o cerámica)
C6 - 100 nF (poliéster o cerámica)
VARIOS
XRF - 100 uH - micro choque
L1 - bobina - vea texto
A - antena - vea texto
Placa de circuito impreso, hilos, soldadura, etc.
C) FILTRO (una unidad)
SEMICONDUCTORES
CI-1 - 567 - Circuito integrado PLL
Q1 - BC548 - Transistor NPN de uso general
DI - 1N4148 - Diodo de silicio
RESISTORES
P1 - 100 k - trimpot
R1 - 10 k ohms (marrón, negro, naranja)
CAPACITORES
C1 a C3 - 100 nF (cerámica o poliéster)
C2 - 10 nF a 47 nF (cerámica o poliéster)
VARIOS
K1 - Relé 6 V
Placa de circuito impreso, zócalo para integrado, zócalo para relé, hilos, soldadura, etc.
