Una manera más segura de interceptar conversaciones telefónicas consiste en conectar un transmisor a la línea y hacer la escucha o grabación a distancia. Por supuesto, los mismos problemas del proyecto anterior deben ser considerados: la necesidad de tener a alguien cercano para accionar el aparato y la posibilidad de que la señal esté siempre presente en el aire, facilitando así su detección.
El aparato que proponemos es muy interesante, ya que es alimentado por la propia línea telefónica, no necesitando, por lo tanto, de pilas o batería y, además, es accionado sólo cuando el auricular es sacado del gancho.
Su alcance es del orden de 50 metros, lo que permite que el agente se coloque en un lugar seguro con su receptor y el grabador y la operación puede ser programada para la banda FM y VHF.
De montaje bastante compacto, se conecta a la línea telefónica en menos de 1 minuto, y se puede ocultar en cualquier parte.
El consumo, por otro lado, es suficientemente bajo para no cargar de manera sensible la línea, lo que puede causar sospechas al vigilante.
COMO FUNCIONA

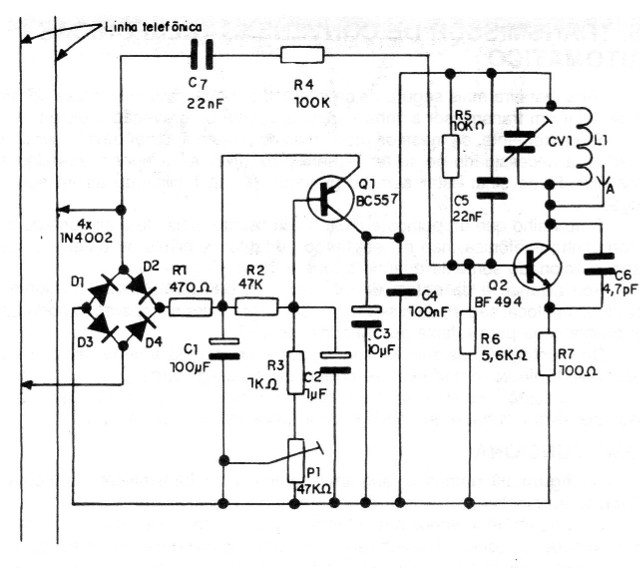

En la figura 1 damos el diagrama completo del transmisor interceptor telefónico automático.
Un puente de 4 diodos sirve tanto para alimentar el circuito, independientemente de la polaridad de la conexión, así como para accionar el circuito transmisor.
Así, cuando el auricular está en el gancho, la tensión que aparece en el puente y alta y con ello el transistor se polariza en el corte, para no alimentar el transmisor. El transmisor, en estas condiciones, se mantiene fuera del aire.
El ajuste del punto de corte en función de la tensión de la línea es hecho por el trimpot P1. Este ajuste e interesante, pues tanto en función de las características de los componentes como por las variaciones que la tensión de la línea puede tener por su longitud, no se lograría un accionamiento perfecto con el uso de componentes fijos.
Una posibilidad de obtener un ajuste fijo, pero aún así sujeto a no operación en líneas con tensiones muy bajas, debido a la longitud del hilo, sería cambiar R2 por un diodo zener de 24 V.
Cuando el auricular se retira del gancho, la tensión de la línea cae y con ello la polarización de base proporcionada por R3 y P1 pasa a predominar, llevando el transistor Q1 a la conducción.
El resultado de la conducción es la alimentación con una tensión entre 4 y 12 V del pequeño transmisor basado en el transistor Q2.
En este transmisor, la bobina L1 en conjunto con CV1 determina la frecuencia de operación, que puede estar entre 50 y 150 MHz.
Evidentemente, el agente debe tener un receptor capaz de sintonizar la frecuencia para la cual el circuito fue montado y ajustado.
La polarización de base para el transistor oscilador es dada por las resistencias R5 y R6, mientras que CS sirve de desacoplamiento de base y como corte para las altas frecuencias de modulación, evitando así que los ruidos de la línea telefónica sean transmitidos.
La modulación viene del audio de la propia línea telefónica a través de la resistencia R4 y del capacitor C7.
En su caso, en función de las características de los componentes, la resistencia R4 se puede cambiar en el rango de 10 k ohmios a 220 K ohmios en el sentido de obtener la mejor modulación. Sugerimos a los montadores que hagan experimentos después del montaje para obtener el valor que dé el mejor desempeño.
El capacitor C7 se puede cambiar en el rango de 22 nF a 220 nF, sin problemas.
Las señales generadas por el oscilador que se alimenta sólo cuando el auricular se extrae del gancho son irradiados por la antena.
MONTAJE

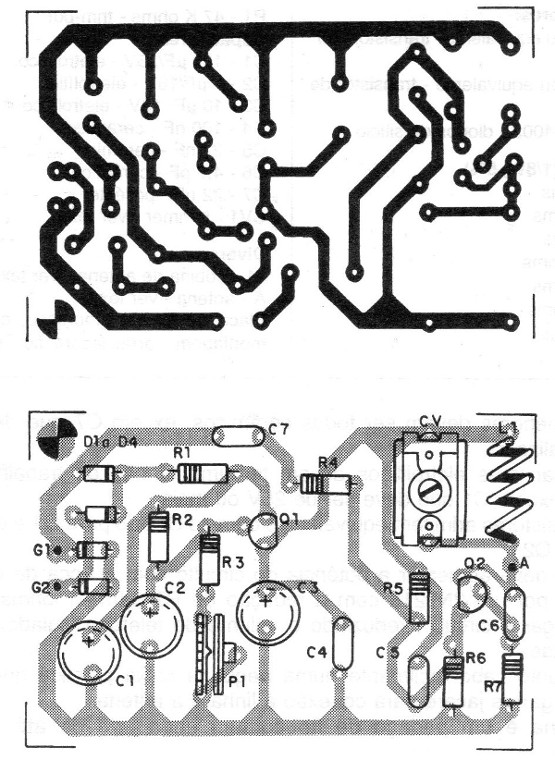

La disposición de los componentes en una placa de circuito impreso se muestra en la figura 2.
Para la bobina tenemos las siguientes características según el rango de frecuencias, siempre enrollado con hilo 22 a 26 en molde de 1 cm sin núcleo:
Frecuencia / Espiras
50 a 80 MHz / 5 o 6
80 a 100 MHz / 4
100 a 130 MHz / 2 o 3
130 a 150 MHz / 1
Para el caso del rango de 100 a 150 MHz, será conveniente reducir el capacitor C6 a 2,2 pF o incluso 1 pF.
Los diodos admiten equivalentes y todos los resistores son de 1capacitor8 W. El trimmer CV1 puede tener capacidades máximas entre 20 y 50 pF. Los capacitores más pequeños deben ser todos cerámicos, excepto C7 que debe ser de poliéster metalizado.
Los capacitores electrolíticos deben tener una tensión de trabajo de al menos 16V, excepto C1 que debe ser de 25 V o más.
Los transistores admite equivalentes como el BC558 para Q1 y el BF495 o 2N2218 para Q2.
No se debe aumentar la potencia del circuito con el cambio de Q1 por un BD135 y Q2 por un 2N2218 con la reducción de R7 a 47 ohmios, pues esto podría cargar el circuito, reduciendo el volumen del teléfono vigilado, causando así sospechas.
El conjunto cabe fácilmente en una pequeña caja plástica que debe tener sólo dos garras jacaré para conexión a la línea y la antena.
La antena es un pedazo de hilo común encapado de hasta 80 cm de longitud.
PRUEBA Y USO
Para la prueba de funcionamiento basta con conectar las garras a una fuente de 6 V y ajustar CV1 para captar la portadora de la señal en una frecuencia libre de la pista deseada. La antena se puede estirar sobre la mesa para este propósito y el ajuste debe realizarse con una llave no metálica.
Hecho este ajuste, pruebe el aparato en una línea telefónica, ahora ajustando P1 para que el accionamiento ocurra cuando el auricular sea retirado del gancho.
Cambie los componentes citados en el ítem anterior si se considera necesario.
Para usar, pelar rápidamente la línea en los puntos de conexión y colocar las garras de cocodrilo, teniendo cuidado de no dejar que los hilos se apoyan entre sí. Coloque la antena de modo que quede lejos de hilos y objetos metálicos, y deje rápidamente el lugar.
Conecte en la salida de auricular del receptor una grabadora si desea registrar las conversaciones.
Semiconductores:
Q1 - BC557 o equivalente - transistores PNP de uso general
Q2 - BF494 o equivalente - transistores de RF
D1 y D4 - 1N4002 - diodos de silicio
Resistores: (1/8 W, 5%)
R1 - 470 ohms
R2 - 47 k ohms
R3 - 1 k ohms
R4 - 100 k ohms
R5 - 10 k ohms
R6 - 5,6 k ohms
R7 - 100 ohms
P1 - 47 k ohms - trimpot
Capacitores:
C1 - 100 uF capacitor 25 V - electrolítico
C2 - 1 uF capacitor 16 V - electrolítico
C3 - 10 uF capacitor 16 V - electrolítico
C4 - 100 nF - cerámico
C5 - 22 nF - cerámico
C6 - 4,7 pF - cerámico
C7 - 22 nF - poliéster
CV1 - trimmer - ver el texto
Varios:
L1 - bobina de antena - ver texto
A - antena - ver texto
Placa de circuito impreso, caja para montaje, garras de cocodrilo, hilos, soldadura, etc.
