El transmisor descrito, activa automáticamente su alimentación y "entra en el aire" cuando el auricular de una línea telefónica se quita del gancho. Utilizando pilas propias, éstas pueden tener su autonomía extendida con este procedimiento, además de evitar la presencia de una señal en el aire todo el tiempo que facilitaría su detección en las medidas de contraespionaje.
Este artículo forma parte de uno de nuestros libros de espionaje de los años 80, actualizado en 2015.
En este circuito el relé de 4 V se mantiene cerrado cuando el teléfono está en el gancho ya que esta es la tensión presente en la línea en estas condiciones.
Cuando el auricular es sacado del gancho la tensión cae para algunos voltios (4 o 5) y eso hace que el relé abra sus contactos. En estas condiciones la alimentación del transmisor es activada haciéndole entrar en el aire.
Al mismo tiempo, a través de C1 la señal de audio se lleva al transmisor modulándolo.
Cuando el teléfono se coloca en el gancho nuevamente, el relé cierra sus contactos apagando la alimentación del transmisor que sale del aire. Con eso las pilas se vuelven inoperantes, no habiendo desgaste, hasta la próxima llamada.

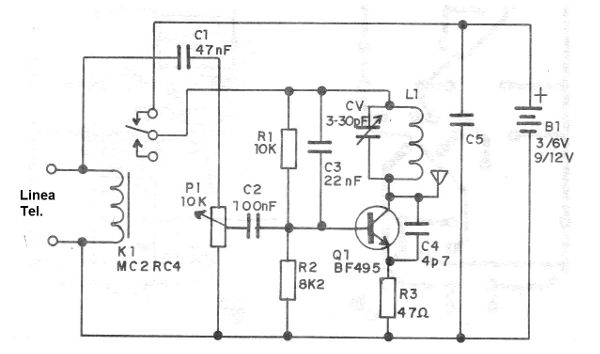

En la figura 1 tenemos el diagrama completo del transmisor.

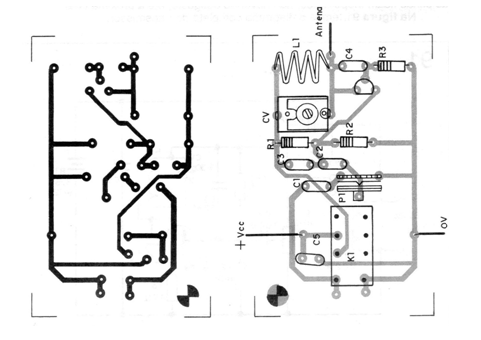

En la figura 2 tenemos la disposición de los componentes en una pequeña placa de circuito impreso.
Ver que este circuito puede ser conectado en cualquier punto de la línea, lo que facilita la elección por el detective de un lugar donde su antena pueda ser mejor posicionada.
La bobina es la misma del transmisor (a) de esta serie con las mismas opciones según el rango de frecuencias de operación.
De la misma forma, con la utilización de transistores 2N2218 podemos alimentar el circuito con tensiones mayores (9 a 12V) y con ello obtener también un mayor alcance. Sin embargo, hay que recordar que el mayor alcance también significa una probabilidad mayor de la señal ser captada por quien no interesa y la escucha ser detectada.
SEMICONDUCTORES
Q1 - BF495 o 2N2218 - transistores de RF - ver texto
RESISTORES
P1 - 10 k - trimpot
R1 - 10 k - resistor (marrón, negro, naranja)
R2 - 8,2 k - resistor (gris, rojo, rojo)
R3 - 47ohms - resistor (amarillo, violeta, negro)
CAPACITORES
CV - 3-30 pF trimmer
C1 - 47 nF capacitor cerámico
C2 - 100 nF - capacitor de cerámica
C3 - 22 nF - capacitor de cerámica
C4- 4,7 pF- capacitor cerámico
C5 - 100 nF- capacitor cerámico
DIVERSOS
K1 - Relé de 48 volts
L1 - Bobina - ver el texto
B1 - 3 a 12 V - pilas o batería
Placa de circuito impreso, zócalo para el relé, caja para montaje, soporte de pilas, hilos, soldadura, etc.
