En transmisión cuando se habla de alta potencia el mejor recurso es aún el uso de válvulas. Y, las válvulas de potencias en el rango de 2 vatios a 10 vatios se pueden lograr con facilidad de viejos radios, amplificadores o televisores.

   Entre las válvulas más comunes usadas por radioaficionados en tiempos más antiguos, pero que aún hoy resultan en óptimos transmisores experimentales está a 6V6.

   Se trata de un pentodo utilizado en salida de audio capaz de suministrar hasta 10 vatios de potencia y que oscila en el rango de ondas medias y cortas con potencias del mismo orden de salida.

   Conectada a antenas dimensionadas de forma correcta, esta válvula puede emitir señales que alcanzan miles de kilómetros de distancia.

   Muchos radioaficionados que emplean estas válvulas en equipos más antiguos pueden atestiguar eso. Y claro que para el funcionamiento en estas condiciones, el radioaficionado debe ser debidamente prefijado, pues, por el contrario, estará sujeto a problemas de orden legal.

    Así, si el lector no tiene su licencia, nada impide que monte el transmisor y lo utilice en experiencias de corto alcance con una antena que no sobrepase 1 metro de longitud, pues si eso no se hace, el equipo podrá ser aprehendido como clandestino y el operador preso y procesado. ¡Cuidado, por lo tanto!

   Como los transmisores a válvulas operan con tensiones elevadas, es necesario montarlo con una fuente especial con tensiones entre 150 y 300 V para la que daremos el proyecto completo.

   En nuestra versión básica para la banda de ondas medias, el transmisor puede ser utilizado como estación experimental de AM emitiendo programas dentro de escuelas u otros establecimientos, siempre que se tomen precauciones para que estas señales no sobrepasen los límites locales.

   En la versión de ondas cortas tendremos mayor alcance, pero su operación sólo debe ocurrir en grandes espacios abiertos (haciendas) y, aún así, con antenas cortas, a no ser en las condiciones en que el operador sea debidamente prefijado y sepa hacer su sintonía en las bandas permitidas.

   La versión de onda corta cuando modulada por un generador de audio puede servir también para emisión telegráfica o entrenamiento en grupo de código.





   El circuito

   La válvula 6V6 es un pentodo, poseyendo pues 5 elementos, además del filamento de 6 V donde se hace su calentamiento.

   En su placa se aplica a alta tensión positiva a través de una bobina. En la cuadrícula (4) se aplica la señal de alimentación de la bobina que provoca la oscilación en un circuito Hartley. CV y L1 determinan la frecuencia de la oscilación.

   El cátodo (8) se conecta a tierra a través de un resistor y un capacitor, proporcionando así el retorno a la masa y al mismo tiempo la auto-polarización.

   La señal de modulación se aplica en la rejilla de control (5) pudiendo venir directamente de un micrófono de cristal, un preamplificador o amplificador o un oscilador de audio si queremos la emisión telegráfica.

   Vea que la válvula necesita tensiones de 150 a 300 V de placa bajo corriente de al menos 50 mA. Esto significa que, a diferencia de los transmisores transistorizados, no debemos tocar la antena o el circuito durante la transmisión, ya que pueden producirse choques e incluso quemaduras.

   La potencia de este transmisor, por ejemplo, es suficiente para encender una lámpara fluorescente simplemente por su aproximación de la bobina L1 o su contacto con el cable de antena.

   Esta es una forma de comprobar su funcionamiento.

   Algunos cuidados especiales se deben tomar en el montaje como, por ejemplo, la conexión de C5 cerca de la toma de la bobina para evitar la captación de zumbidos.

   Todos los componentes deben montarse en chasis metálico.

    Para la antena debemos utilizar un buen conector, si bien quiere en las aplicaciones experimentales ella consiste en un simple pedazo de hilo de 1 a 2 metros estirado.

   Debemos también observar que la válvula trabaja muy caliente y debe quedar libre de contacto con cualquier otro componente.

   También será importante observar las tensiones de trabajo de algunos componentes como por ejemplo los capacitores y los diodos.





Montaje

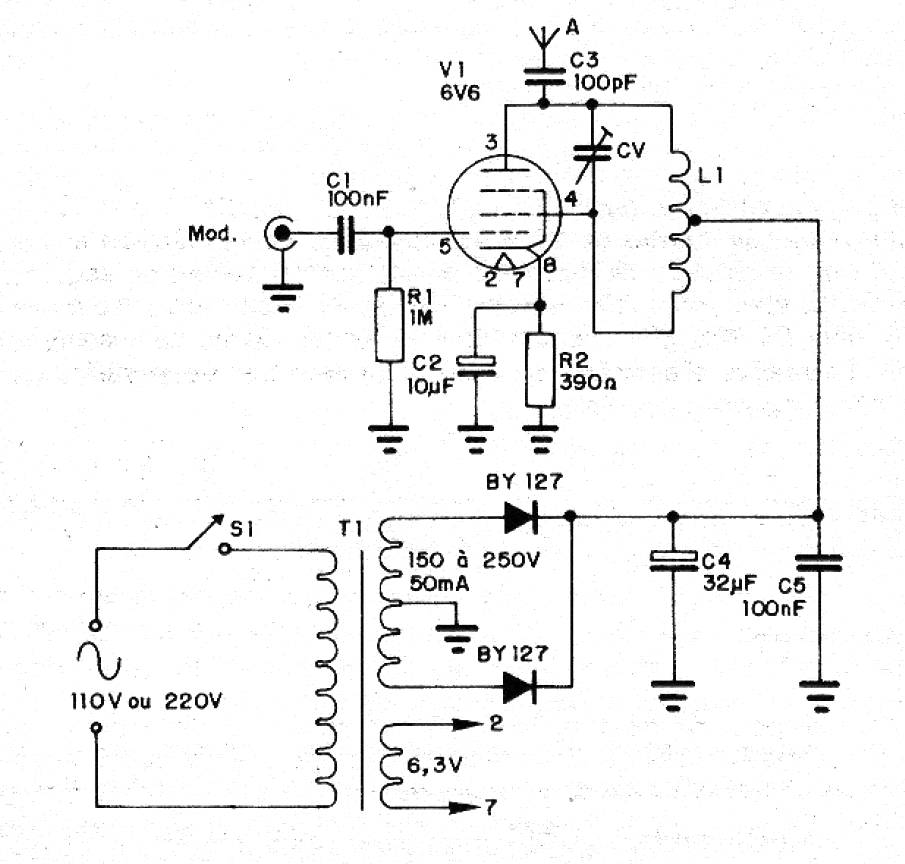

   En la figura 1 damos el diagrama del transmisor incluyendo una fuente de alimentación con el transformador T1.



Figura 1 - Diagrama del transmisor
Figura 1 - Diagrama del transmisor | Clique na imagem para ampliar |





Este transformador puede ser aprovechado de viejos radios o amplificadores, preferiblemente el mismo de donde se ha retirado la válvula.

   El secundario de alta tensión puede tener varios valores entre 150 y 250 V con corriente a partir de 40 mA, aunque 0 ideal sea 50 mA.

   Observe la conexión del devanado de 6,3 V en los pinos 2 y 7 que corresponden al filamento de la válvula

   El capacitor C4 así como C5 deben tener tensiones de aislamiento por lo menos 50 % mayor que la tensión del transformador.

   Por lo tanto, para 150 V estos componentes deberán ser de al menos 250 V.

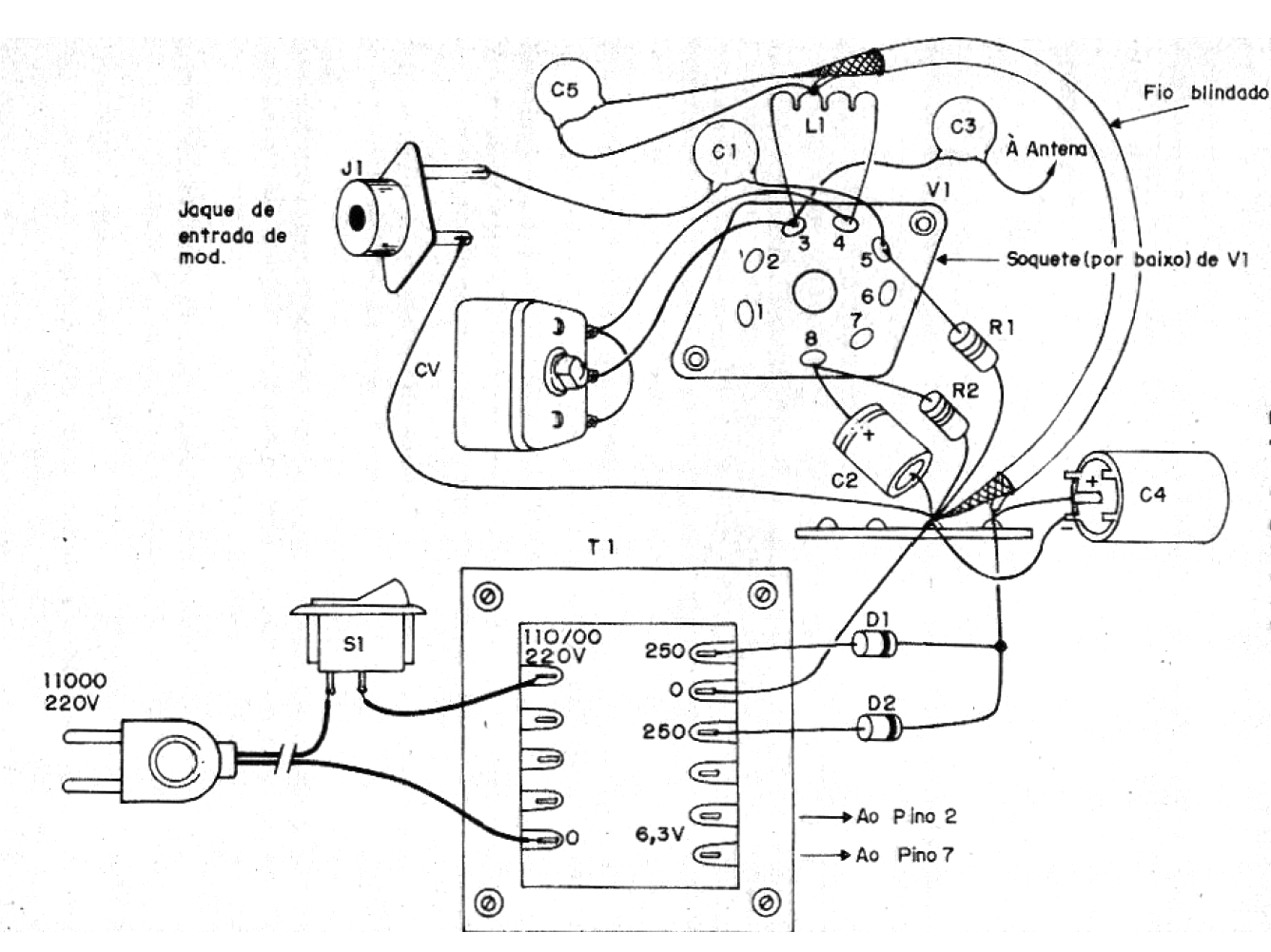

   En la figura 2 damos una sugerencia de diseño de chasis para la disposición de los componentes.



Figura 2 - Aspecto del montaje
Figura 2 - Aspecto del montaje | Clique na imagem para ampliar |





El capacitor CV tanto puede ser un "padder" como en la figura, donde se ajustará la frecuencia como una variable aislada del chasis de hasta 410 pF.

   Para la conexión a la toma central de la bobina utilizamos un cable blindado con la malla a tierra.

   La bobina se enrolla en un tubo de cartón o PVC de 1 pulgada, constando de 40 + 40 vueltas de alambre esmaltado en el caso del rango de ondas medias.

   Para ondas cortas, tenemos las siguientes posibilidades: para 40 metros (7 MHz) 20 + v20 vueltas del mismo hilo; para 14 MHz (20 metros) 15 + 15 vueltas de hilo de la misma forma.

   Los pequeños cambios de espiras pueden ser necesarios para obtener la sintonía.

   El capacitor C4 es un electrolítico para montaje sobre el chasis, con rosca.

   Para la válvula utilizamos el mismo zócalo aprovechado del aparato de onda, fue retirada.





Ajuste y uso

   Después de encender el aparato, deje la válvula calentar por lo menos 2 minutos. Después de sintonizar en las proximidades una radio que capte las señales del transmisor.

   Ajuste entonces el padder o variable para capturar la señal más fuerte.

   En este ajuste no es necesario utilizar la antena. Para comprobar la oscilación aproxime una lámpara neón o fluorescente de la bobina. Debe encenderse.

   Capturado la señal conecte una fuente de señal en el jack. Si es un micrófono de cristal la conexión es directa. Si es otro tipo, debe utilizar el preamplificador.

   En el caso de la antena externa, a menos que la operación se haga en el rango de radioaficionados por operador licenciado.



V1 - 6V6 - válvula pentodo (ver texto)

D1, D2 - BY127 - diodos de silicio

L1, CV - ver texto

S1 - interruptor simple

T1 - transformador con primario de acuerdo a la red y secundario de 150 a 250 V con toma central y 6,3 V para filamento.

C1 - 100 nF X 100 V - capacitor de cerámica o de poliéster

C2 - 10 uF X 35 V - capacitor electrolítico

C3 -100 pF X 1 KV - capacitor de cerámica

C4 - 32 uF X 250 V o más - capacitor electrolítico (ver texto)

C5 - 100 nF X 250 V o más - capacitor de cerámica (ver texto)

R1 – 1 M ohms x 1/8 W – resistor

R2 – 390 ohms x ½ W - resistor

Varios: chasis de metal, gato RCA, hilos, soldadura, zócalo para válvula, etc.
