Este circuito genera una señal de interferencia que cubre la banda de FM evitando así la acción de pequeños transmisores usados en la escucha de conversaciones. La eficiencia depende de muchos factores, como el alcance del transmisor que se desea tapar y el lugar de su instalación.
Lo que este circuito hace es emitir una señal que se esparce por el espectro de FM, causando interferencia en receptores para esta banda colocados cerca.

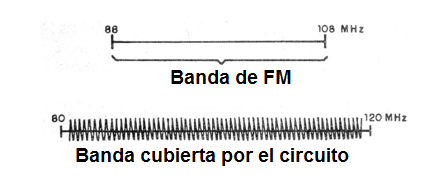

En la figura 1 tenemos el espectro de emisión de este aparato y el espectro de FM.

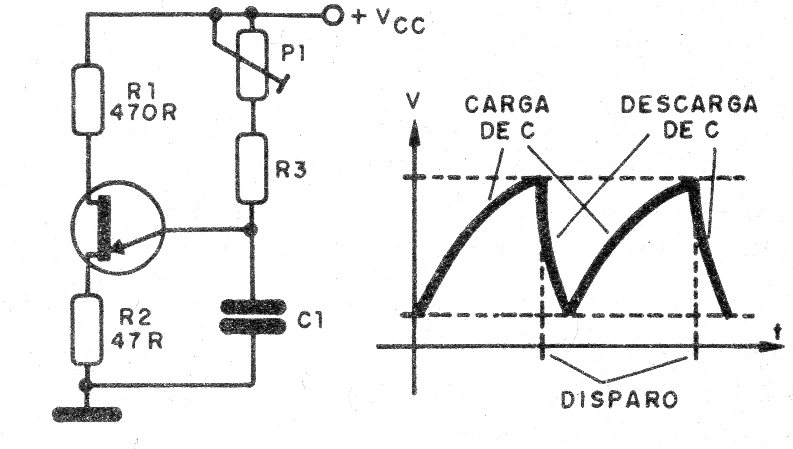

Para generar estas señales utilizamos un oscilador de relajación con transistor unijuntura cuya configuración básica se muestra en la figura 2.
En este circuito el capacitor se carga a través del resistor hasta alcanzar la tensión de disparo del unijutura..
Cuando esto ocurre, el transistor conduce llevando el capacitor a la descarga.

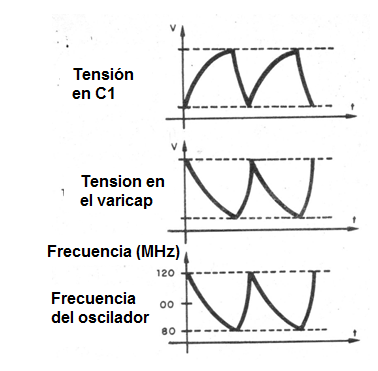

Las formas de onda de las señales producidas se muestran en la figura 3.
Estas señales se utilizan para modular un pequeño transmisor, pero en un proceso de sobremodulación en el que la señal se extiende por una banda muy amplia.
Con ello, el tono de audio producido en la verdad, se esparce por el espectro de emisión del pequeño transmisor.
Montaje

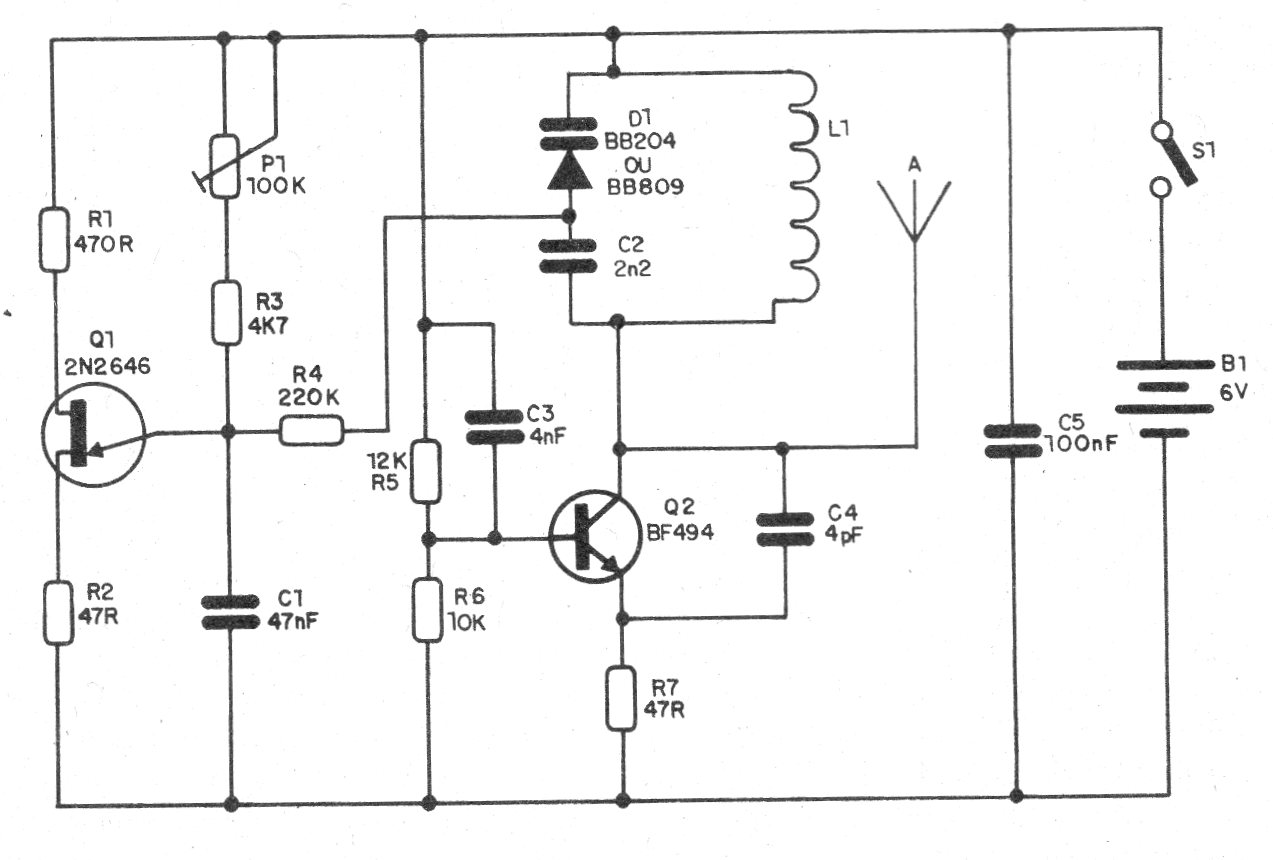

En la figura 4 tenemos el diagrama completo del transmisor.

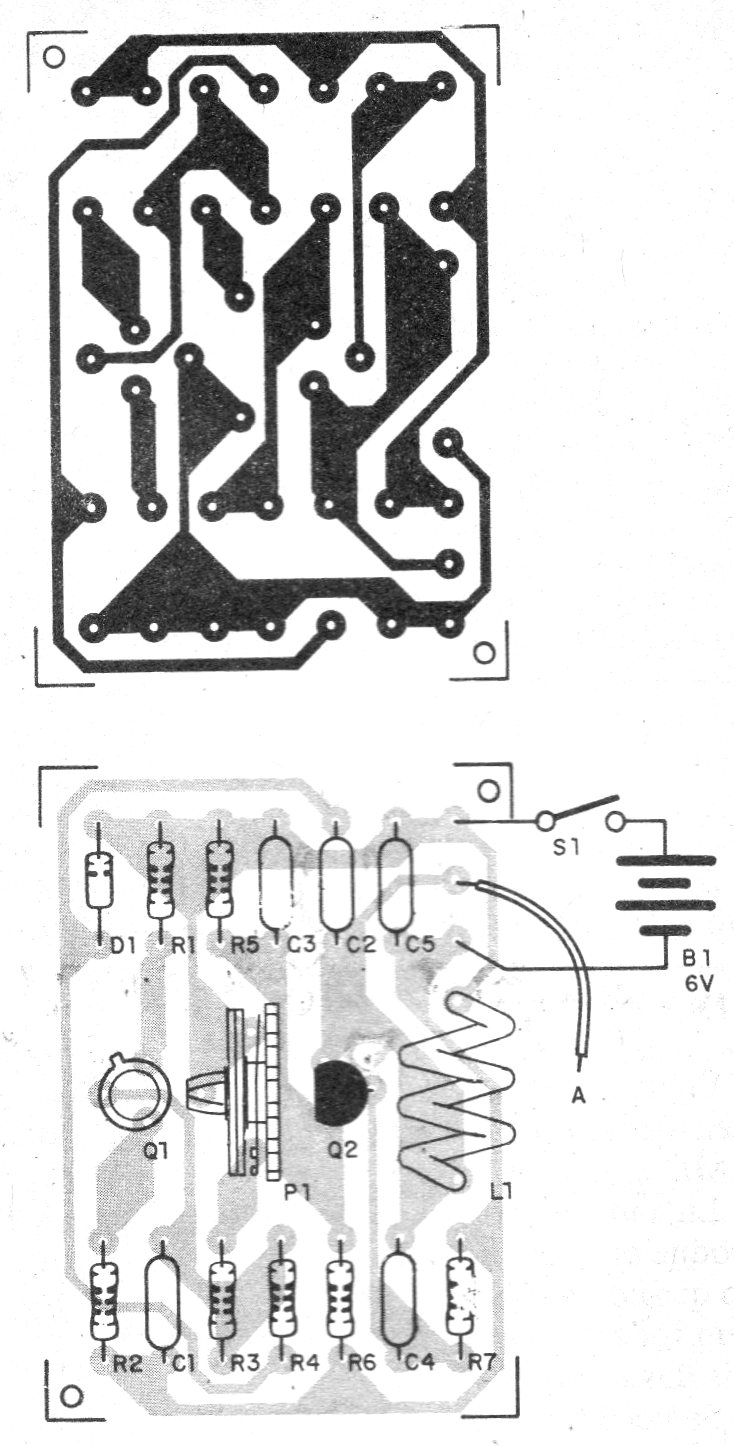

La placa de circuito impreso para el montaje se muestra en la figura 5.

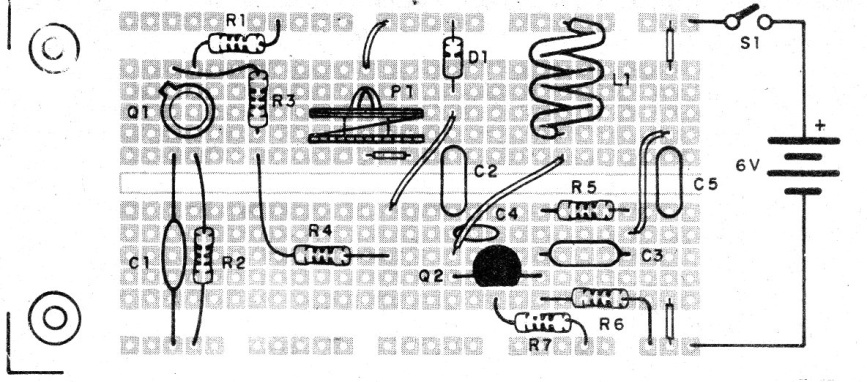

El montaje también se puede realizar en una matriz de contactos con la distribución de componentes que se muestra en la figura 6.
La bobina está formada por 4 espiras de hilo telefónico común con un diámetro de 1 cm sin núcleo.
En el montaje, observe las posiciones de los transistores y del varicap, que puede ser prácticamente de cualquier tipo.
Los capacitores deben ser cerámicos de buena calidad y los resistores son de 1/8 W con cualquier tolerancia.
La antena es un pedazo de hilo común estirado de 50 cm a 120 cm.
Prueba y uso
Conecte un receptor FM sintonizado en cualquier estación.
Conectando el anti-espía debe haber fuerte interferencia en la estación sintonizada.
Para usar, basta con dejar conectado el aparato en los lugares donde se sospeche que hay un transmisor espía.
Q1 - 2N2646 - transistor unijuntura
Q2 - BF494 - transistores NPN de RF
S1 - Interruptor simple
B1 - 6 V - 4 pilas pequeñas
L1 - Bobina - ver el texto
D1 - BB804 - varicap o equivalente - ver texto
A - antena - ver texto
P1 - 100 k ohms - trimpot
R1 - 470 ohms - resistor - amarillo, violeta, marrón
R2 - 47 ohms - resistor - amarillo, violeta, negro
R3 - 4k7 ohms - resistor - amarillo, violeta, rojo
R4 - 220 k ohms - resistor - rojo, rojo, amarillo
R5 - 12 k ohms - resistor - marrón, rojo, naranja
R6 - 10 k ohms - resistor - marrón, negro, naranja
C1 - 47 nF - capacitor de cerámica
C2 - 2n2 F - capacitor cerámico
C3 - 4n7 F - capacitor cerámico
C5 - 100 nF - capacitor de cerámica
Varios:
Placa de circuito impreso o matriz de contactos, soporte de pilas, caja para montaje, hilos, soldadura, etc.
