Si en un sistema transmisor-receptor la antena es el eslabón más débil, más vulnerable, el acoplamiento de la misma al transmisor es uno de los puntos cruciales de todo el proceso de transmisión. Diseñar y construir circuitos osciladores, separadores y de potencia es relativamente fácil y podemos decir que es algo concreto con lo que se lee. Sin embargo, cuando llega a la etapa de transferencia de la potencia de RF del tanque final a la antena, casi siempre situada en lugares altos, fuera del alcance que se tiene a los otros equipos en la bancada, las cosas empiezan a ser más difíciles.

(*) Este artículo forma parte del libro Transmisores y Generadores de RF de Apollon Fanzeres de 1985 que reproducimos en su totalidad para descargar en este sitio, pues la parte teórica todavía es actual y algunos circuitos todavía pueden ser reproducidos con facilidad

   De un acoplamiento adecuado entre la etapa final y la línea de alimentación depende el rendimiento del transmisor, la eliminación de ondas estacionarias y la reducción de armónicos. Vale la pena perder algún tiempo discurriendo sobre el asunto, por lo mucho que ayudará al lector en sus realizaciones de transmisores.

   En principio, en el sistema de acoplamiento, cuando en circuito valvular, hay que cambiar o adaptar la alta impedancia de una válvula a la baja impedancia de la línea de alimentación de la antena. Para ello, se utiliza un transformador de reducción como se ve en la figura 1A y 1B. En la figura 1A el acoplamiento entre la bobina tanque y la bobina secundaria (enlace) es variable; en la figura 1B es fijo, pero hay un condensador variable en el enlace, para ajuste.

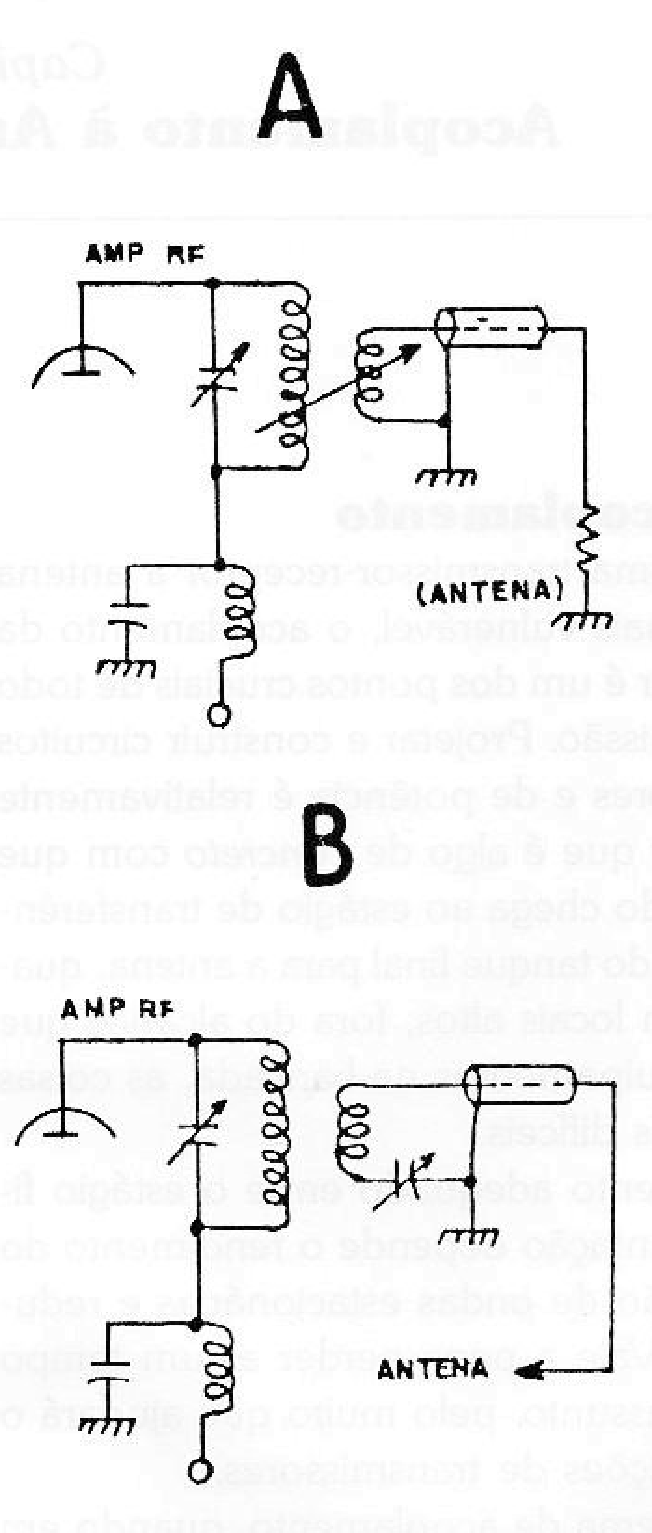

Figura 1 - Transformador de reducción. En A, el acoplamiento entre la bobina tanque y la bobina secundaria es variable: en B, es fijo.
Figura 1 - Transformador de reducción. En A, el acoplamiento entre la bobina tanque y la bobina secundaria es variable: en B, es fijo. | Clique na imagem para ampliar |





Casi siempre el número de espiras en la bobina secundaria es mucho menor que el número de espiras de la bobina de la imprimación.

   Este sistema de acoplamiento se utiliza para acoplar una línea de baja impedancia a la antena, así como para acoplar alimentadores sintonizados a la antena o para casar alimentadores sintonizados. Cuando la línea de alimentación es un cable coaxial, en el que uno de los lados no está conectado a tierra, este proceso es muy apropiado.

   Para etapas de salida simples y líneas de cable coaxial el sistema de acoplamiento pi (porque se asemeja a la letra griega pi) es muy popular (figura 2). Se permite la boda del tanque de salida con el enlace, haciendo el doble de trabajo de boda de impedancia y resonancia de la etapa de salida. Y muy adecuado para impedancias entre 50 y 75 ohms, valor de la mayoría de los cables coaxiales.

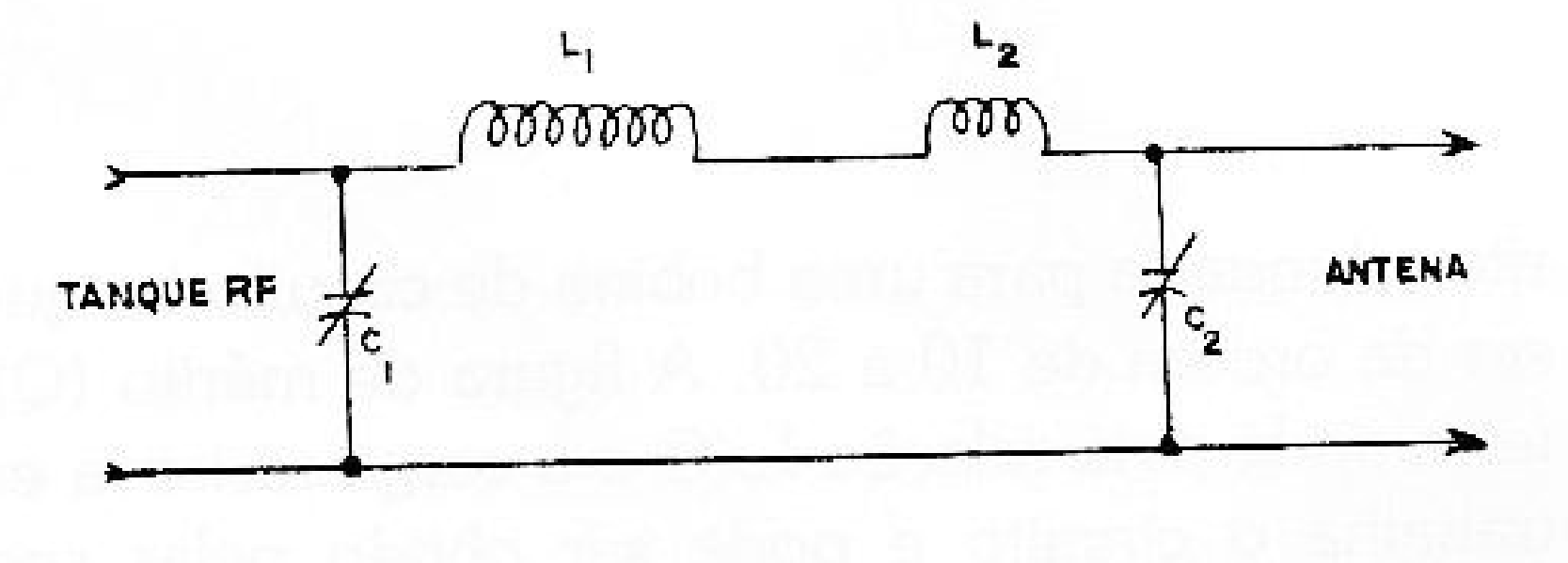

Figura 2 - Sistema de acoplamiento pi
Figura 2 - Sistema de acoplamiento pi | Clique na imagem para ampliar |





En circuitos prácticos el valor de Cl es aproximadamente el valor necesario para sintonizar la bobina de tanque a la frecuencia de resonancia. El condensador C2 es para ajustar la carga o transferencia de energía del tanque a la línea y de ésta a la antena: es decir: C2 hace el casamiento adecuado. A cada ajuste de C2, Cl debe ser retocado. para mantener la resonancia con la bobina del circuito tanque, de la etapa finai. La indicación del mejor ajuste de C2 es cuando la corriente anódica drenada alcanza el valor apropiado, indicado en el circuito o por el fabricante del componente, ya sea válvula o semiconductor.

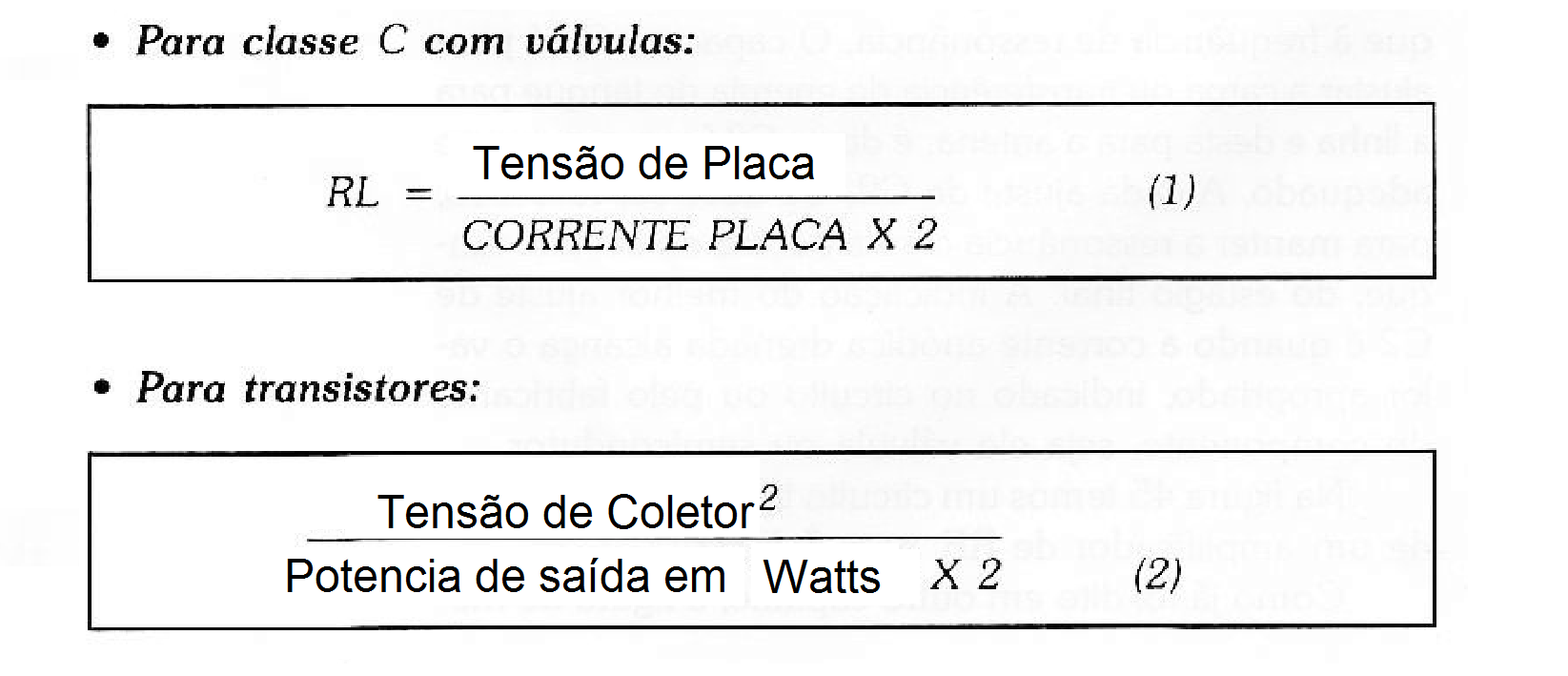

   En la figura 3 tenemos un circuito típico, salida simple, de un amplificador de RE a 7 MHz. Como ya se ha dicho en otro capítulo, la figura de método adecuado para una bobina de circuito tanque debe ser del orden de 10 a 20. A La figura de mérito (Q) es determinada por la relación L / C y la carga resistiva en que trabaja el circuito y puede obtenerse por las siguientes fórmulas:

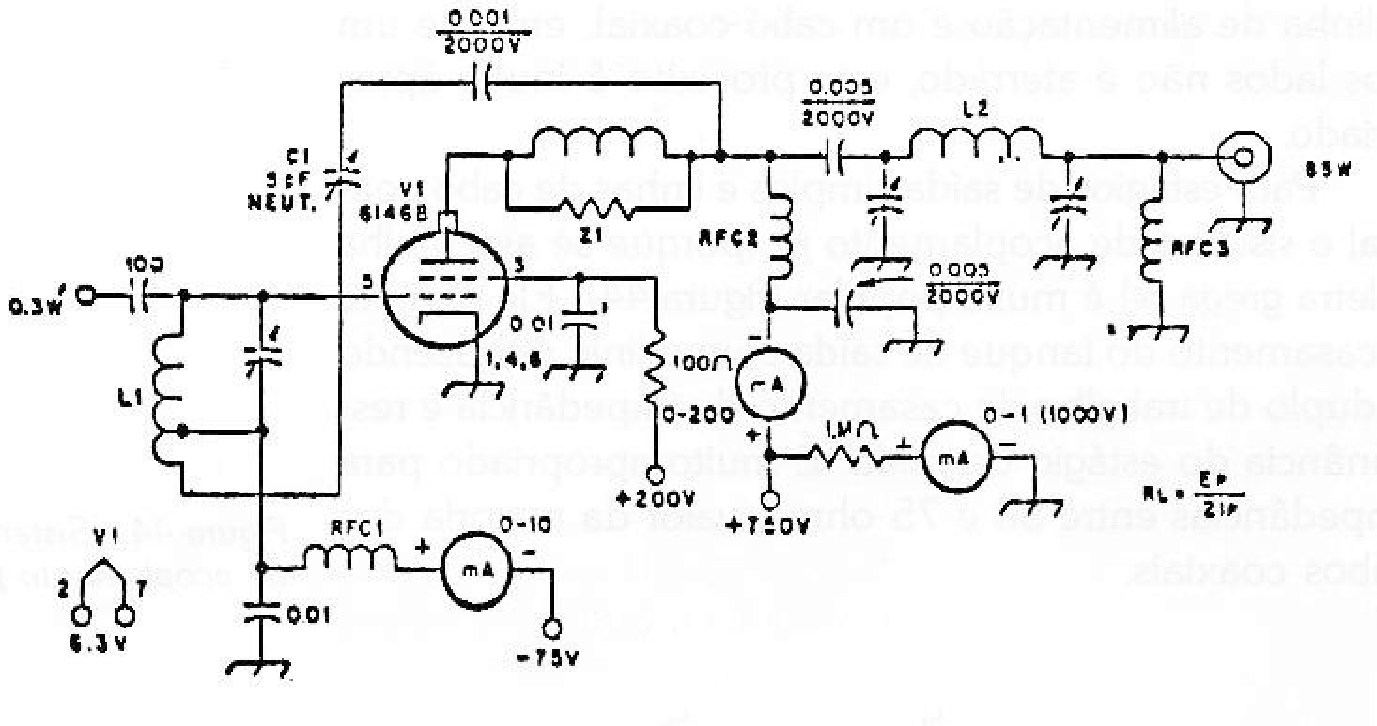

Figura 3 - Circuito típico de un amplificador de RE
Figura 3 - Circuito típico de un amplificador de RE | Clique na imagem para ampliar |






| Clique na imagem para ampliar |







Acoplamiento de Antenas



   Cuando una bobina de la etapa final de un transmisor se conecta, a través de una bobina de enlace u otro proceso, a la línea de transmisión y ésta a la antena, su valor de Q e impedancia se modifican en una proporción directa al tipo de línea de transmisión, antena y grado de acoplamiento. El acoplamiento inductivo es más ventajoso que el acoplamiento capacitivo; y, en el sistema inductivo, es mejor utilizar una bobina de pocas espiras (enlace) que, además de permitir el acoplamiento, reduce la impedancia. En la figura 4 tenemos circuitos de acoplamiento a la antena. En A la impedancia de salida, en la disposición emisora ​​común, es baja; en B la impedancia de salida, en disposición base común, es alta, de ahí no necesitar la derivación en la bobina. En el próximo capítulo, en la parte práctica, constructiva, daremos datos prácticos de acoplamiento entre la etapa final y las antenas, así como procesos de medir las ondas estacionarias, dimensionar las antenas, etc.

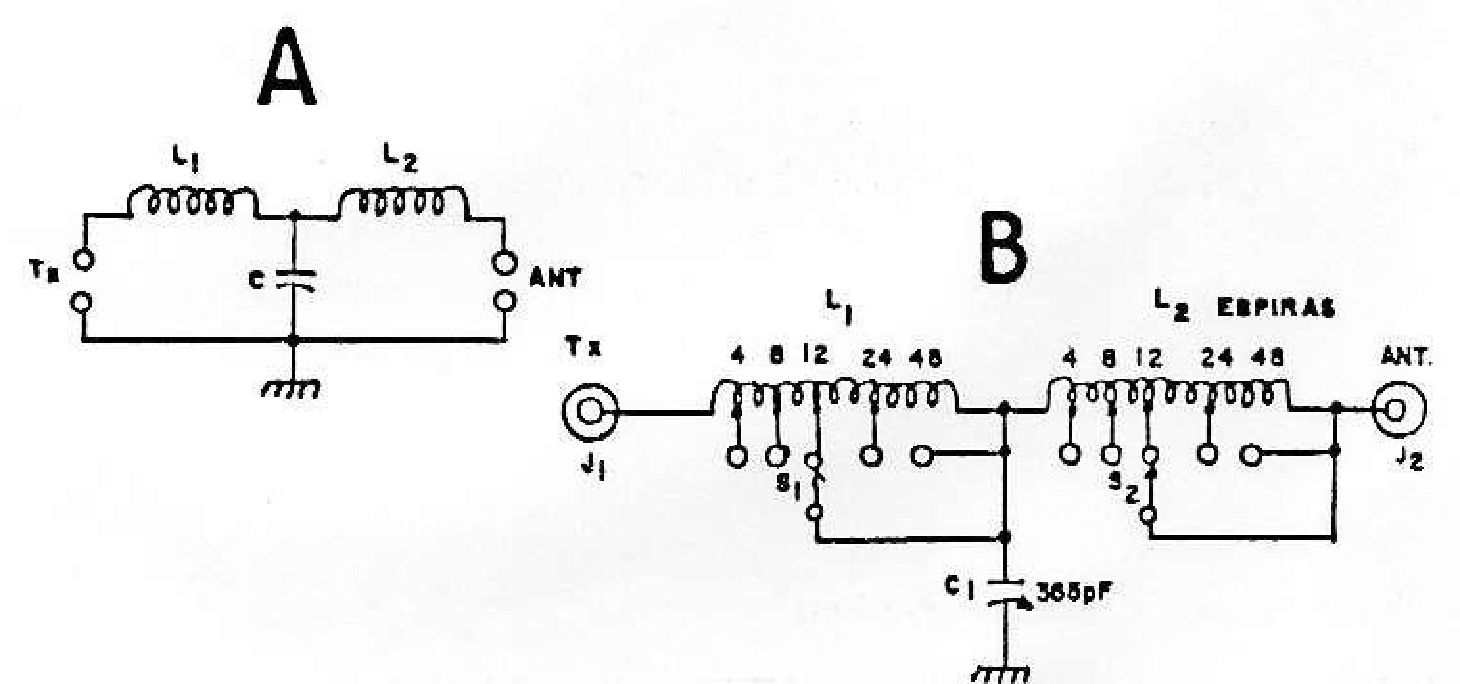

Figura 4 - Circuitos de acoplamiento de antena. En A, impedancia de salida baja; en B, alta.
Figura 4 - Circuitos de acoplamiento de antena. En A, impedancia de salida baja; en B, alta. | Clique na imagem para ampliar |
