Este transmisor emite señales en la banda de onda corta con un alcance del orden de cientos de metros o más dependiendo de la antena y la sensibilidad del receptor utilizado. Se trata de un circuito ideal para operar con el receptor de onda corta descrito en el ART122.

   El transmisor que describimos puede tanto trabajar con señales telegráficas como puede ser modulado por un pequeño amplificador de audio.

   El rango de operaciones va de 3 a 10 MHz y los componentes utilizados son de fácil obtención.

   Se trata de un montaje experimental ideal para estudiantes de cursos de Telecom e incluso de electivas de electrónica.

   El circuito es alimentado por una tensión d 12 V de fuente y la potencia de salida está en el rango de 500 mW a 1 W.

   Con una antena externa correctamente dimensionada para la frecuencia ajustada, se puede tener un alcance muy grande.



   Como funciona

   En la modulación de una señal de alta frecuencia en amplitud, la intensidad de la señal varía de acuerdo con la intensidad de la señal moduladora, obteniéndose una forma de onda conforme a la mostrada en la figura 1.

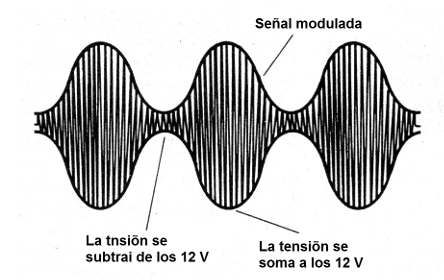

    Figura 1 - Señal modulada en amplitud
    Figura 1 - Señal modulada en amplitud



  Ver que la señal tiene puntos de mínimos y máximos, cuya diferencia caracteriza la profundidad de la modulación.

  Cuando el mínimo es cero, decimos que la modulación es 100% y tenemos el máximo rendimiento de una transmisión.

   Debemos evitar que el mínimo se prolongue, lo que caracteriza una sobre modulación lo que causa la producción de armónicos y la pérdida de rendimiento del transmisor, como muestra la figura 2.

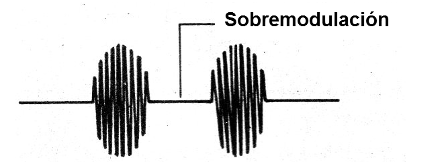

   Figura 2 - Sobremodulación causando distorsión
   Figura 2 - Sobremodulación causando distorsión



   En nuestro transmisor tenemos entonces un sistema de modulación simple que hace uso de un transformador, conforme muestra la figura 3.

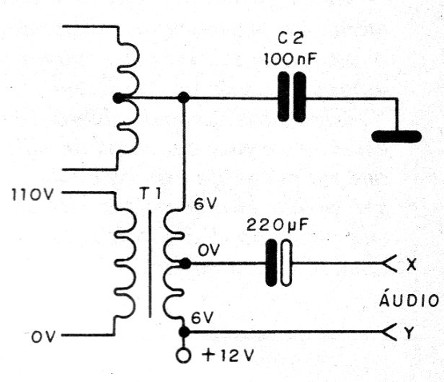

   Figura 3 - La forma de modulación
   Figura 3 - La forma de modulación



   El circuito mostrado modula directamente la tensión aplicada al circuito oscilador.

   Este tipo de modulación se encuentra en muchos transmisores de uso profesional donde la tensión aplicada al último paso amplificador es determinada por un amplificador modulador.

   Con ello, podemos modular el transmisor de dos formas.

   La primera consiste en utilizar un pequeño amplificador de audio para este propósito.

   En nuestro caso, un amplificador de 500 mW a 5 W sirve.

   La otra forma consiste en utilizar un oscilador de audio para obtener la transmisión de señales telegráficas.



Montaje

   En la figura 4 damos el diagrama completo del transmisor.

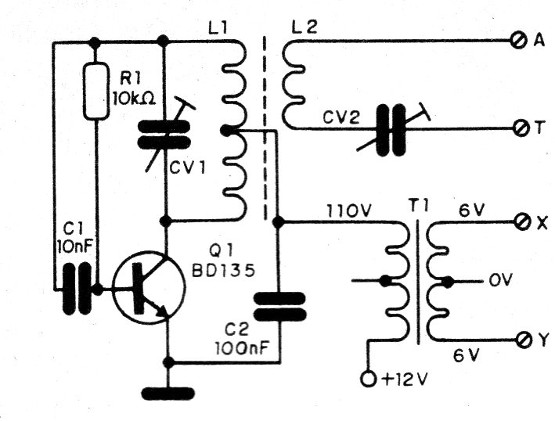

  Figura 4 - Diagrama del transmisor
  Figura 4 - Diagrama del transmisor





Como el montaje es experimental, podemos hacer uso de un puente de terminales, como muestra la figura 5.

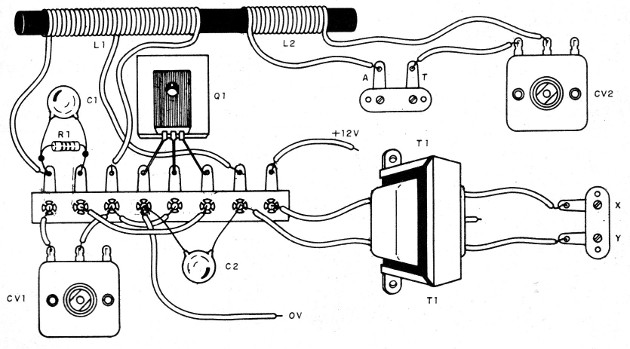

   Figura 5 - Montaje en puente de terminales
   Figura 5 - Montaje en puente de terminales



   L1 se compone de 20 + 20 espiras de hilo 26 o 28 o incluso cabina telefónica fina.

   L2 está formada por 10 espiras del mismo hilo, al lado de L1, como mostró la figura 5.

   El capacitor variable CV puede ser obtenido de una radio antigua de ondas medias.

   El transformador es del tipo de alimentación con el primario de 110 o 220 V conectado a la alimentación de 12 V y el secundario de 6 a 12 V con corriente de 100 a 300 mA conectado al amplificador modulador.

   El transistor debe estar dotado de un pequeño radiador de calor y los condensadores son cerámicos.

   En la figura 6 tenemos un amplificador de audio que sirve como modulador para la transmisión de voz.

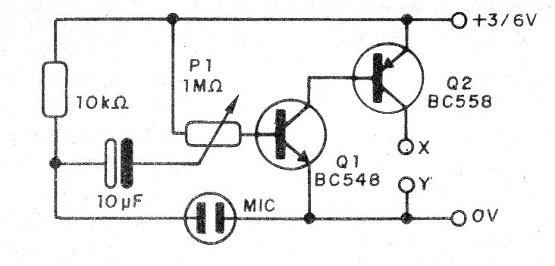

   Figura 6 - Modulador para electreto
   Figura 6 - Modulador para electreto





Prueba y uso

   En la figura 7 tenemos una antena externa dipolo para uso y prueba.

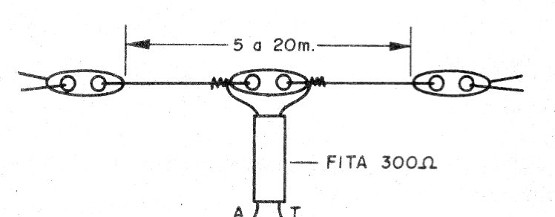

   Figura 7 - Dipolo de media onda
   Figura 7 - Dipolo de media onda



   Para aplicaciones en las que no se desea el máximo rendimiento, un pedazo de hilo común de 3 a 10 metros puede ser utilizado como antena.

   Conecte el transmisor y un receptor de onda corta en frecuencia libre cerca.

   Ajuste CV1 del transmisor hasta que capte la señal.

   Busque la señal más fuerte, pues como el transmisor emite armónica, usted puede estar captando una de ellas.

   Ajuste CV2 para un máximo rendimiento con la antena utilizada.

   Comprobado el funcionamiento es sólo utilizar.

   En el almanaque, el Código Morse para la telegrafía,



Q1 - BD135 - transistores NPN de potencia

L1, L2 - Bobinas - ver texto

CV1 - capacitor variable - ver texto

CV2 - variable o trimmer

R1 - 10 k ohms x 1/8 W - resistor - marrón, negro, naranja

C1 - 10 nF - capacitor de cerámica

C2 - 100 nF – capacitor de cerámica

T1 - Transformador - ver texto

Varios:

Puente de terminales, fuente de alimentación, bastón de ferrita, hilos, soldadura, antena, etc.
