Para los que gustan de escuchar radios de ondas medias o ondas cortas, pero viven en localidades alejadas donde las señales son débiles, el uso de un booster un amplificador de señales es una solución a ser analizada. Vea en este artículo cómo montar uno.
El amplificador de señales, el amplificador de antena o el booster es un amplificador de alta frecuencia.
Esto significa que amplifica señales de una amplia gama de frecuencias para que estas señales puedan ser mejor recibidas en un receptor.
El booster que describimos funciona en la fija de ondas medias y cortas, posibilitando el uso de antena externa, incluso con radios que no poseen antena o conexión para una.

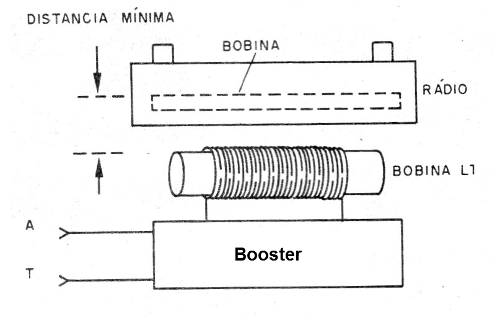

El circuito funciona por inducción, irradiando la señal amplificada a la radio colocada cerca, como se muestra en la figura 1.
La ganancia es excelente, y si se utiliza una antena externa de 5 a 20 metros con conexión a tierra, incluso estaciones muy distantes pueden ser captadas por la noche, cuando las condiciones de propagación son más favorables.
El circuito es alimentado por una batería de 9 V, pero su consumo es muy bajo, garantizando una gran durabilidad para esta fuente de energía.
Como funciona
La base del circuito es el FET de unión o JFET que amplifica la señal aplicada a su compuerta (gate).
R1 polariza este elemento del circuito y la bobina L1 sirve como carga, recibiendo las señales amplificadas.
Esta bobina entonces emite la señal a la bobina de antena del receptor colocada cerca.
El circuito puede funcionar con señales de 500 kHz a 10 MHz.
Montaje
En la figura 2 tenemos el diagrama completo del booster.

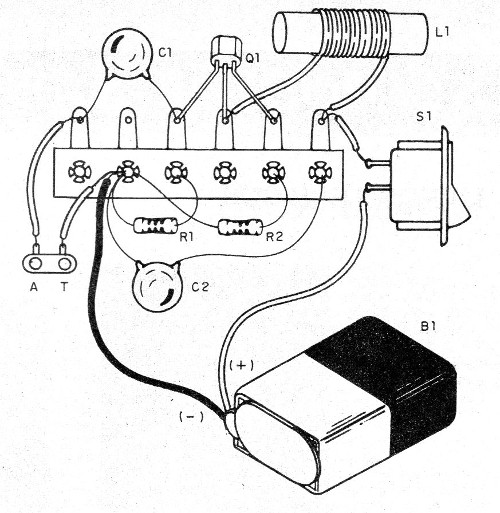

Como se trata de montaje muy simple y no crítico, podemos hacer el montaje en un puente de terminales, como muestra la figura 3.
En el montaje, observe la posición del transistor.
La bobina L1 consiste en 30 a 40 espiras de alambre esmaltado de 22 a 28 en un bastón de ferrita que se puede obtener en una radio de ondas medias fuera de uso.
Incluso el cable común del tipo telefónico fino se puede utilizar para enrollar esta bobina.
Los capacitores deben ser cerámicos y los resistores son de 1/8 W.

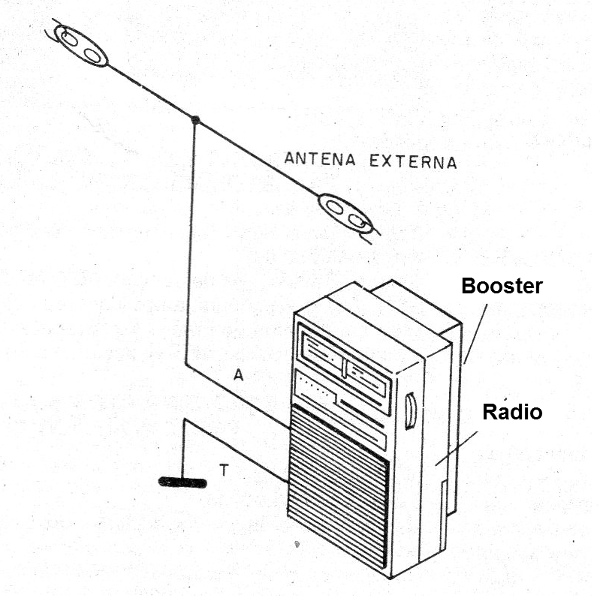

En la figura 4 mostramos el modo de utilizar el amplificador de antena con una antena externa.
Para una mejor recepción, la antena debe alejarse de las líneas de transmisión o de las fuentes de ruido e interferencias.
Por la noche la recepción siempre es mejor, principalmente en la banda de ondas cortas, si su receptor tiene esta característica.
Q1 - BF245 o equivalente -JFET común
S1 - Interruptor simple
B1 - 9 V - batería
L1 - Bobina - ver el texto
R1- 1M5 ohms - resistor - marrón, verde, verde
R2 - 470 ohms - resistor - amarillo, violeta, marrón
C1 - 1nF - capacitor de cerámica
C2 - 100 nF - capacitor de cerámica
Varios:
Conector de batería, puente de terminales, hilos, bastón de ferrita, soldadura, antena externa, etc.
