Si bien los efectos de los campos magnéticos sobre la salud son controvertidos, muchos utilizan pequeños aparatos que generan campos magnéticos e incluso imán en el intento de alivio de ciertos dolores u otros problemas. El oscilador que describimos es experimental. No prometemos curas o efectos mayores, dejando por cuenta del lector buscar más de fuentes apropiadas.
Se aprehende que campos magnéticos de bajas frecuencias pueden tener efectos benéficos en algunas situaciones que involucran salud.
Por ejemplo, ya se ha comprobado que la recuperación de fracturas puede acelerarse con la ayuda de campos magnéticos externos.

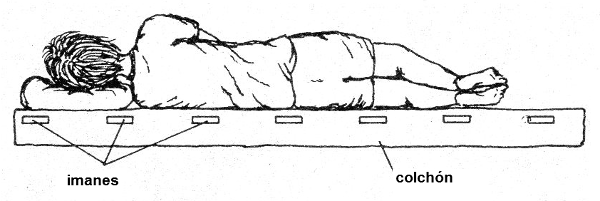

Los dolores, según se cree, también pueden ser aliviados bajo ciertas condiciones con la ayuda de campos de bajas frecuencias e incluso la presencia de imanes permanentes, como sugiere la figura 1.
Sin embargo, también existen estudios que muestran que campos intensos pueden ser perjudiciales para la salud como los creados por las líneas de transmisión de energía.
Así, nuestro proyecto no promete ningún efecto, pues eso es por cuenta de cada uno.
Sólo enseñamos a montar un pequeño generador de campos magnéticos de pequeña intensidad que pueden ser aplicados en pequeñas regiones del cuerpo con las finalidades discutidas anteriormente.
El campo es de baja intensidad, no ofreciendo peligro y el manejo del aparato es simple y seguro.
Como funciona

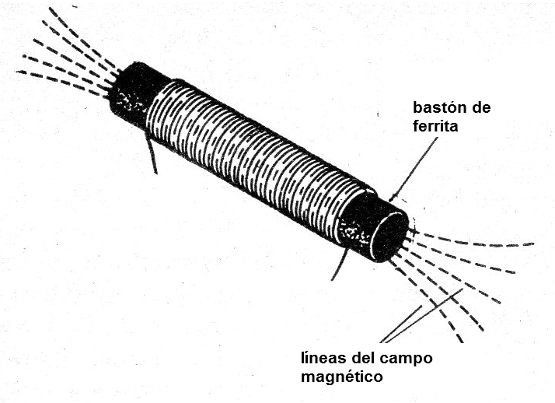

Cuando una corriente eléctrica circula por una bobina, como se muestra en la figura 2, se crea un campo magnético.
La intensidad de este campo dependerá de la intensidad de la corriente y del número de espiras de la bobina.

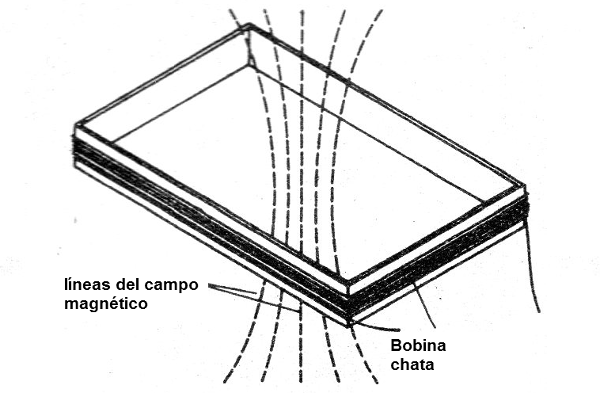

Así, para crear un campo magnético de baja frecuencia, lo que hacemos es usar un oscilador y un amplificador que aplican la señal a una pequeña bobina, como la mostrada en la figura 3.
El circuito también puede ser utilizado en experimentos, en el laboratorio de biología o botánica para estudiar el efecto de campos en animales.
Montaje

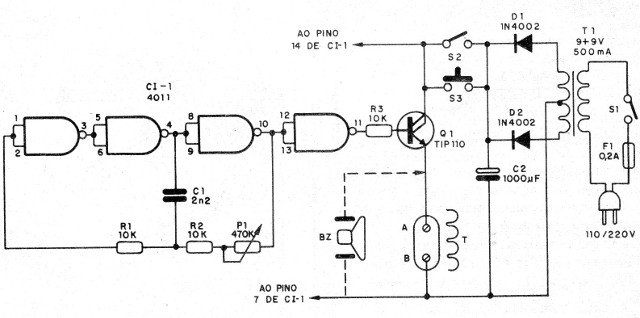

En la figura 4 tenemos entonces el circuito completo del aparato que hace uso de un circuito integrado CMOS como oscilador.

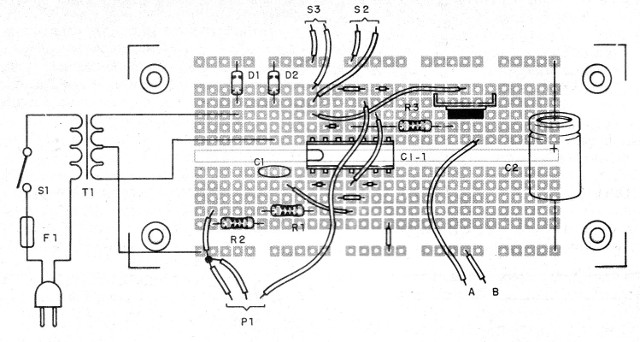

Para una versión experimental, el circuito se puede montar en una matriz de contactos con la disposición de los componentes mostrada en la figura 5.
En el montaje, observe la posición del circuito integrado y del transistor.
En esta versión, damos la alimentación por una fuente, pero nada impide que las pilas medias o grandes sean usadas, pues el consumo del circuito es algo elevado.
El transformador tiene una corriente de secundario de 500 mA aproximadamente.

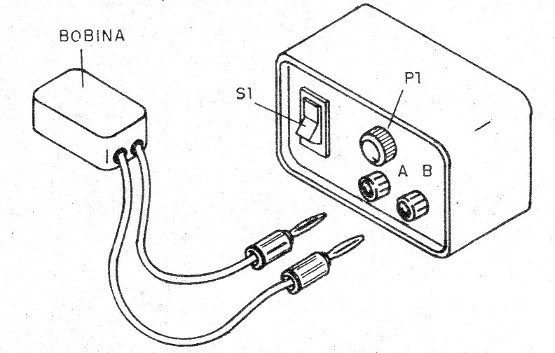

En la figura 6 tenemos una sugerencia de caja para el montaje.

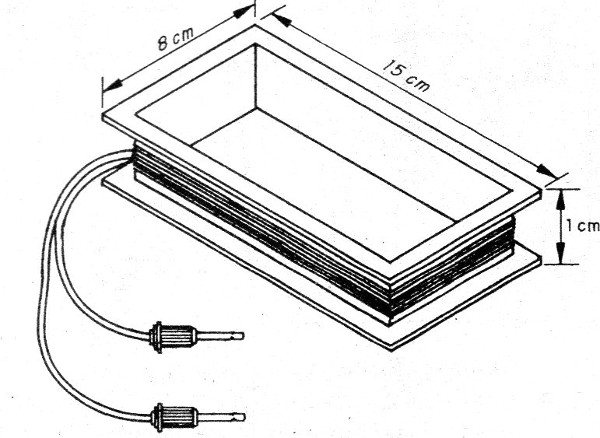

La bobina es de construcción casera pudiendo ser enrollada en una pequeña forma de cartón o caja con las dimensiones mostradas en la figura 7.
Esta bobina consta de 30 a 100 espiras de hilo esmaltado que puede tener cualquier espesor entre 28 y 32 AWG.
Un cable con enchufes sirve para conectar la bobina al aparato.
Prueba y uso
Para probar, basta con conectar el aparato y acercar la bobina de una radio AM sintonizada fuera de la estación.
Si el circuito está funcionando una interferencia debe ser capturado.
También podemos probar el circuito conectando en su salida un transductor piezoeléctrico o incluso un pequeño altavoz que deberá pitar.
S2 conmuta un altavoz justamente para comprobar el funcionamiento.
S3 sirve para aplicaciones momentáneas activando el aparato por cortos intervalos de tiempo.
Para usar, basta colocar la bobina sobre el lugar en que se desea aplicar el campo magnético.
CI-1 - 4011 - circuito integrado CMOS
Q1 - TIP110 - transistores Darlington de potencia
D1, D2 - 1N4002 - diodos de silicio
S1, S2 - Interruptores simples
S3 - Interruptor de presión
F1 - fusible de 500 mA
T1 - Transformador - ver texto
T - bobina
C1 - 2n2 - capacitor de cerámica o poliéster
C2 - 1000 uF x 12 V - condensador electrolítico
R1 a R3 - 10 k ohms x 1/8 W - resistores - marrón, negro, naranja
P1 - 470 k ohms - pote
Varios:
Placa de circuito impreso o matriz de contactos, cable de alimentación, material para la bobina, hilos, soldadura, etc.
