Los experimentos que involucran fenómenos eléctricos en el laboratorio de biología son muy interesantes y se vuelven más interesantes aún cuando podemos utilizar algún recurso electrónico de excitación o monitoreo. En este artículo, describimos un pequeño amplificador experimental que puede ser usado para acompañar fenómenos eléctricos en seres vivos.
Un artículo interesante en el que tratamos de los peces eléctricos muestra que estos animales producen señales eléctricas en el rango audible de 700 a 2 100 Hz para el efecto de orientación en el agua.
Podemos oír estas señales si se conecta al acuario en el que se encuentran un amplificador de audio común y también captar estas señales para otros propósitos.
Nuestro pequeño amplificador permite escuchar estas señales eléctricas, convirtiéndolas en un sonido audible.
Es claro que existen otros fenómenos eléctricos que ocurren en los seres vivos y que, estando en la banda audible, pueden ser convertidos en sonido a través del uso de un pequeño amplificador.
Describimos entonces en este artículo dos pequeños amplificadores que se pueden utilizar en el laboratorio para escuchar estas señales en un pequeño altavoz.
Ciertamente, su uso despertará mucha curiosidad y enriquecerá cualquier clase de biología.
Los dos circuitos se alimentan con pilas y, por lo tanto, de uso totalmente seguro.
Los Circuitos
Los dos circuitos consisten en sensibles amplificadores de audio que pueden trabajar con los pocos milivolts de las señales que encontramos en los fenómenos biológicos más comunes.
El primero es bastante simple, utilizando tres transistores capaces de proporcionar una pequeña potencia de audio a un altavoz.
Encontramos un control de volumen o ganancia entre la primera y segunda etapa y el circuito es alimentado por sólo dos pilas pequeñas.

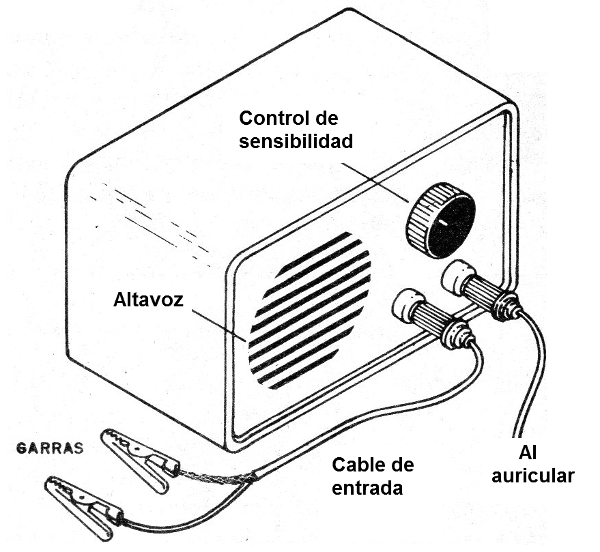

En la figura 1 tenemos una sugerencia de pequeña caja en la que puede ser montado, observándose que en esta caja tenemos una sugerencia para el uso de un auricular.

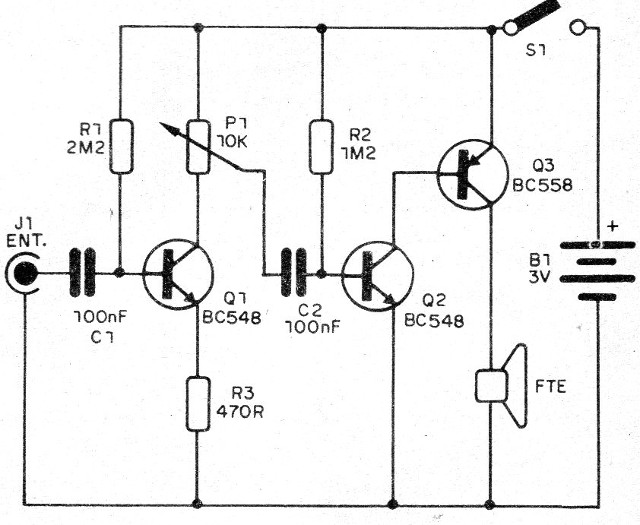

El diagrama completo de esta versión de amplificador se muestra en la figura 2.

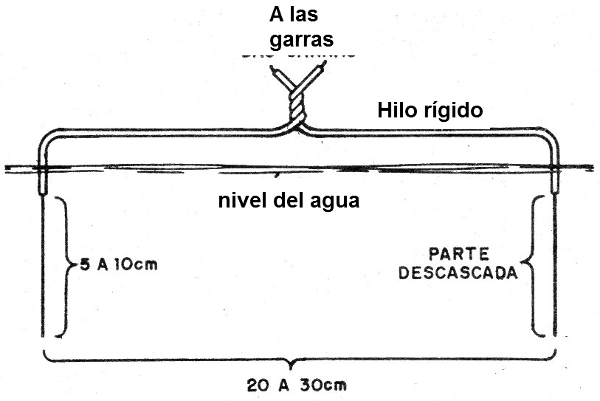

Para escuchar señales de un pez eléctrico (ver artículo), tenemos en la figura 3 el modo de preparar los electrodos que deben ser colocados en el acuario.
Para la segunda versión, utilizamos un circuito integrado TBA820S.(No muy común actualmente. Use el TDA7052 - ver artículos en el sitio)
Este componente ya no es tan fácil de encontrar actualmente, pero podemos adaptar el circuito para operar con integrados más populares actualmente como el LM386 y el TDA7052,

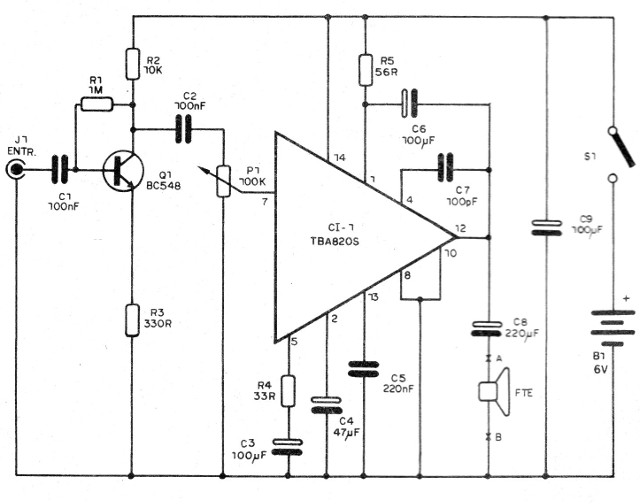

El circuito para esta versión se muestra en la figura 4.

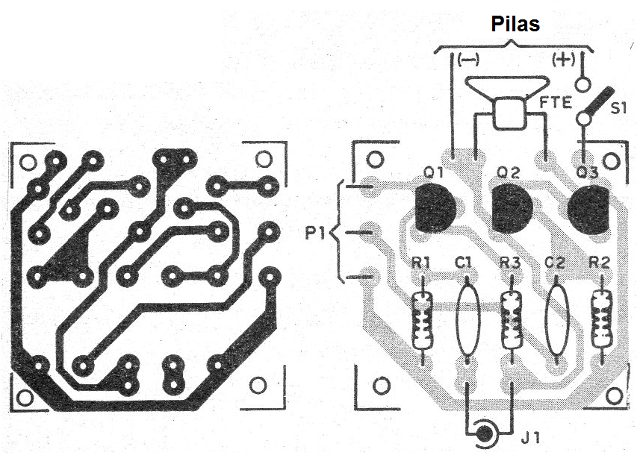

La placa de circuito impreso para la versión con transistores se muestra en la figura 5.

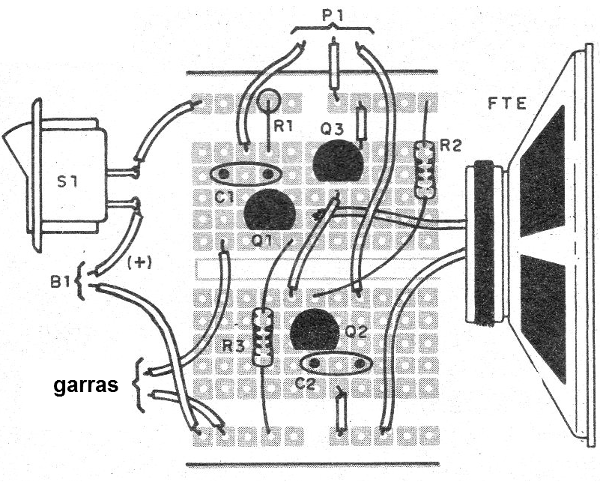

Si el lector desea hacer un montaje experimental en una matriz de contactos, en la figura 6 damos la disposición de los componentes.
En el montaje, observe bien las posiciones y los tipos de los transistores, ya que Q3 es diferente de los demás.

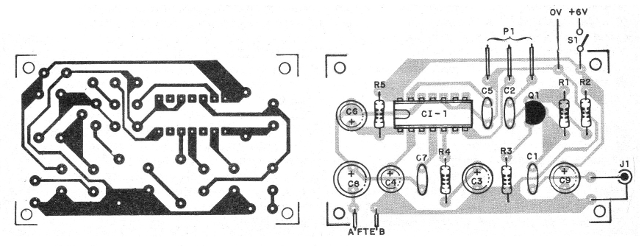

Para la versión con circuito integrado, tenemos la placa de circuito impreso en la figura 7.
Observe en esta versión la posición del circuito integrado y de los transistores, además de las polaridades de los condensadores electrolíticos.
Para probar es simple: sujetando el hilo de entrada, nuestro cuerpo capta el ruido de la red de energía que se transforma en un ronquido que se reproduce en el altavoz.
a) Versión 1
Q1, Q2 - BC548 - transistores NPN de uso general
Q2 - BC558 - transistores PNP de uso general
P1 - 10 k ohms - potenciómetro
FTE - 4 ó 8 ohms - altavoz pequeño
S1 - Interruptor simple
B1 - 3 V - dos pilas pequeñas
R1 - 2M2 ohms x 1/8 W - resistor - rojo, rojo, verde
R2 - 470 ohms x 1/8 W - resistor - amarillo, violeta, marrón
R3 - 1M2 ohms x 1/8 W - resistor - marrón, rojo, verde
C1, C2 - 100 nF - condensadores cerámicos o poliéster
Varios:
Placa de circuito impreso o matriz de contactos, soporte de pilas, hilos, soldadura, etc.
b) Versión integrada
CI-1 - TBA820S- circuito integrado
Q1 - BC548 - transistores NPN de uso general
FTE - 4 ó 8 ohms - altavoz pequeño
S1 - Interruptor simple
B1 - 6 V - 4 pilas pequeñas
P1 - 100 k ohms - pote
R1 - 1 M ohms x 1/8 W - resistor - marrón, negro, verde
R2 - 10 k ohmios x 1/8 W - resistor - marrón, negro, naranja
R3 - 330 ohms x 1/8 W - resistor - naranja, naranja, marrón
R4 - 33 ohms x 1/8 W - resistor - naranja, naranja, negro
R5 - 56 ohms x 1/8 W - resistor - verde, azul, negro
C1, C2, C7 - 100 nF- condensadores cerámicos o poliéster
C3, C9 - 100 uF - capacitor electrolítico
C4 - 47 uF - capacitor electrolítico
C5, C8 - 220 uF - capacitor electrolítico
Varios:
Placa de circuito impreso, caja para montaje, soporte de pilas, hilos, soldadura, etc.
