El aparato que describimos puede tener diversas utilidades en el hogar o en una instalación industrial. Se trata de un indicador de corriente (y consumo) de una carga remota conectada a la red de corriente alterna.

El instrumento indicador de bajo costo tendrá una deflexión proporcional a la corriente drenada por la carga y, por lo tanto, proporcional a su consumo. Con ello es posible monitorear el consumo de una o más cargas que estén colocadas a cierta distancia del punto de control.

Una característica importante de este proyecto es su aislamiento de la red que lo hace bastante seguro para su colocación incluso en un panel general de control.

El circuito puede ser dimensionado para monitorear cargas de hasta 1 000 W desde que el transformador usado sea debidamente dimensionado.

Explicaremos en el texto cómo hacerlo.



CARACTERÍSTICAS

Tensión de funcionamiento: 110/220 V c.a. (Monofásica)

Corriente máxima: 10 A

Corriente de fondo de escala: 200 uA



La corriente que alimenta el aparato controlado circula también por el devanado de baja tensión de un transformador común.

La capacidad de corriente de este enrollamiento determina la corriente máxima que podemos monitorear en la carga.

Para un transformador de 1 A, por ejemplo podemos monitorear cargas de hasta 100 W en la red de 110 V y 200 W en la red de 220 V.

Los transformadores de cadenas más grandes como los utilizados para rejuvenecedores de tubos de TV con tensiones en el rango de 3 a 12 V se pueden utilizar si el lector lo desea.

También existe la posibilidad del lector de retirar el secundario original del transformador y enrollar algunas espiras de alambre bien grueso (14 o 12) para monitorear cargas de varias decenas de amperios.

Con el paso de la corriente alterna en el bobinado del transformador, se induce en su bobinado de alta tensión una tensión que alimenta vía D1 un instrumento indicador.

Como la corriente es muy pequeña, el instrumento debe ser sensible.

P1 ajusta el fondo de escala, lo que permite utilizar instrumentos en el rango de 100 a 500 uA sin problemas.

R1 sirve como limitador de corriente, pudiendo reducirse hasta 10 k ohmios en el caso de instrumentos menos sensibles.

El capacitor C1 actúa como filtro y su valor puede ser aumentado si el tipo de carga causa variaciones de tensiones que llevan la aguja del instrumento a oscilar.

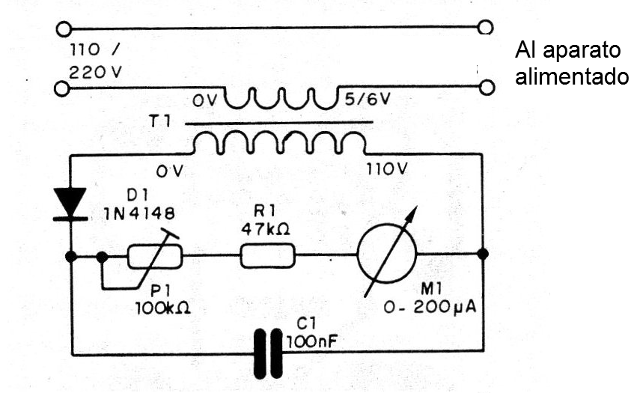

En la figura 1 tenemos el diagrama completo del aparato.



Figura 1 - Diagrama del aparato
Figura 1 - Diagrama del aparato

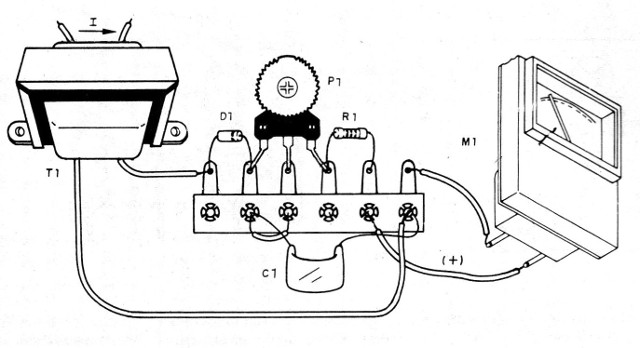

En la figura 2 tenemos la disposición de los componentes en un puente de terminales.



Figura 2 - Placa de circuito impreso
Figura 2 - Placa de circuito impreso



Conforme sugiere el diagrama el aparato debe ser conectado en serie con la carga controlada.

Como la resistencia del devanado de baja tensión del transformador es muy baja, no hay prácticamente ninguna pérdida en este punto.

Con la carga conectada, ajusta P1 para que el instrumento tenga una deflexión apropiada.

Si se monitorea varias cargas debemos conectar todas y ajustar el instrumento para máxima deflexión.

Si hay tendencia de oscilación de la aguja del instrumento, se puede aumentar el valor de C1. Un valor de hasta 10 uF puede ser usado, en cuyo caso el capacitor debe ser electrolítico para 40 V o más.



D1 - 1N4004 o equivalente - diodo de silicio

M1 - 0-200 uA - instrumento de bobina móvil - microamperímetro

T1 - transformador con primario de 110 V y secundario de 5 o 6 V con corriente de acuerdo con la carga

P1 - 100 k ohms - trimpot

R1 - 47 k ohms x 1/8 W - resistor

C1 - 100 nF x 200 V - capacitor de poliéster
