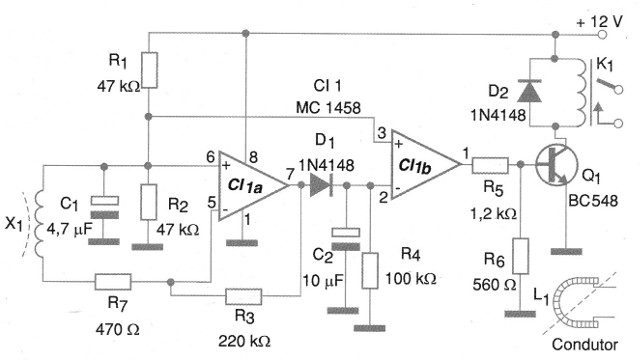

El circuito presentado en la figura 1 puede detectar la circulación de corrientes alternas en instalaciones eléctricas a partir de valores tan bajos como unos 300 mA, sin la necesidad de contacto. El circuito también puede ser adaptado para ser utilizado como shield para microcontroladores.
La bobina captadora puede tener varios formatos según el tipo de aplicación deseada. Una posibilidad consiste en utilizar el devanado primario de un pequeño transformador de alimentación del cual se haya retirado el núcleo. Otra posibilidad, mostrada en la misma figura 4, consiste en hacer un "U" de material no conductor magnético (ferrita) y enrollar de 500 a 1000 espiras de hilo esmaltado bien fino (28 o más fino). En este caso, el hilo conductor que se desea detectar la corriente.
La ganancia del circuito se determina por R3 que puede incrementarse en función de la sensibilidad obtenida con la bobina utilizada. El valor máximo recomendado para este componente está alrededor de 2,2 M ohmios.
Si se utiliza un trimpot en lugar de R3 se puede ajustar con precisión el punto de accionamiento del circuito. El amplificador operativo MC1458 es un doble operativo con características similares al 741. Dos CIs 741 se pueden utilizar en su lugar.
La alimentación del circuito se puede hacer con tensiones de 9 a 12 V y el relé utilizado depende de esta tensión. Los tipos sensibles con bobinas de hasta 50 mA son los recomendados.
Semiconductores:
CI-1 - MC1458 o equivalente - doble amplificador operativo
Q1 - BC548 - transistores NPN de uso general
D1, D2, D3 - 1N4148 - diodos de uso general
Resistores: (1/8 W, 5%)
R1, R2 - 47 k ohms
R3 - 220 k ohms
R4 - 100 k ohms
R5 - 1,2 k ohms
R6 - 560 ohms
Capacitores:
C1 - 4,7 uF x 16 V - electrolítico
C2 - 10 uF x 16 V - electrolítico
Varios:
L1 - Bobina captadora - ver texto
K1 - Relé según la alimentación y la bobina hasta 50 mA
Placa de circuito impreso, hilos, soldadura, núcleo de ferrita, etc.
