Curso Básico de Reparación – 7 (CUR4007S)

Procedimientos

Hay algunos procedimientos básicos en el análisis de equipamientos electrónicos que valen para cualquier tipo de aparato electrónico. Estos procedimientos se utilizan en el análisis de equipamientos, el uso de instrumentos y la detección de fallas de componentes.

Es recomendable que el lector se familiarice con estos procedimientos si va a adquirir mayor práctica en la reparación. De lo contrario, puede consultarlos sólo en el momento de la duda, o cuando los necesite.

Por supuesto, los procedimientos descritos en este libro no son definitivos, e incluso admiten variaciones. La forma en que los exponemos aquí es una función de la necesidad de transmitir un conocimiento inmediato para resolver problemas que pueden ocurrir con un aparato que no funciona de la manera esperada.



(53) ANÁLISIS POR PASO A PASO

Para facilitar el análisis de cualquier aparato electrónico hacemos su división por sectores o escalones. Cada sector o escalón reúne un cierto número de componentes operativos más o menos independientes, ejerciendo una determinada función dentro de un aparato electrónico. Conociendo la función del escalón, es más fácil averiguar cuándo ocurre algo anormal con el funcionamiento del aparato.

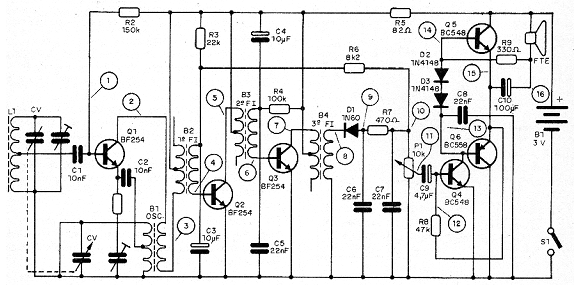

En la figura 89 tenemos una radio común con transistores con puntos de análisis. Cada transistor corresponde a un paso. Desde el punto 1 al 8 tenemos señales de RF y de 8 a 16 tenemos señales de audio.



 Figura 89
Figura 89





El componente central de un paso es generalmente uno o más transistores o un circuito integrado. Alrededor de este elemento, se conectan resistores, capacitores, diodos, transformadores y otros componentes que pueden tener las siguientes funciones:



a) Acoplar las señales, es decir, permitir el paso de la señal de un paso a otro, como transformadores y capacitores.



b) Polarizar el paso, esto es, para proporcionar tensiones continuas a los diversos elementos activos tales como transistores y circuitos integrados. Los resistores son los componentes más usados en esta función.



c) Desacoplar señales, esto es, desviar señales no deseadas a la tierra, normalmente se utilizan capacitores para este propósito.

Cuando nos referimos a una etapa de un aparato, esto significa un sector particular de equipamiento que puede realizar una de las siguientes funciones:



*Fuente del Alimentación - siendo formado por los componentes como transformador (no siempre presente), diodos de rectificador, capacitores, resistores y eventual transistores, diodos Zener y circuitos integrados de los reguladores de tensión. En fuentes afinadas, como las usadas en computadoras, podemos encontrar osciladores con FETs, SCRs y otros componentes.



* Preamplificador de audio - consiste en uno o más transistores, resistores de polarización, capacitores que operan con señales de baja frecuencia y, dependiendo del aparato, circuitos integrados especiales para esta función.



* Driver o propulsor de audio - consistiendo en los transistores, los transformadores, los capacitores y los resistores que "empujan" la señal audio amplificada a la salida de radios, de amplificadores y de otros aparatos. Esta función se puede encontrar en circuitos integrados junto con otros.



* Salida de audio - es el paso inmediatamente antes del auricular o altavoz de cualquier teléfono que tenga estos elementos. Puede ser formada por uno o más transistores o un circuito integrado.



* Oscilador de RF o mezclador - paso que se encuentra en radios de AM y de FM y funciona con los transistores de alta frecuencia, además de las bobinas y de los capacitores y de las variables ordinarios además de resistores. En muchas radios este paso se incorpora a un circuito integrado.



* Amplificador de FI o frecuencia intermediaria - paso en que amplifica señales de alta frecuencia sobre la base de transistores y, en algunos casos circuitos integrados, Bobinas FI, filtros cerámicos y componentes comunes tales como resistores, capacitores, etc.



* Detector - punto de un receptor de radio donde la señal de alta frecuencia ya no está disponible para encontrar sólo señales de baja frecuencia o audio. Normalmente esta función es realizada por un diodo semiconductor como elemento básico.



* Amplificador de vídeo - sector que utiliza translineas o circuitos integrados y tiene la función de amplificar las señales que toman la información sobre la imagen que se reproducirá en un televisor o en un monitor de vídeo de la computadora.



* Amplificador de CC. o corriente continúa - paso empleando las transecciones, o aún los circuitos integrados, que amplifican corrientes continuas.



* Inversor - oscilador de baja frecuencia que genera una señal que, aplicada a un transformador, da lugar a un alto tensión para la alimentación de varios equipamientos o etapas. Se encuentra en flashes electrónicos, sin frenos de las computadoras, fuentes afinadas de computadoras y otros equipamentos, encendidos electrónicos, etc.



* Pasos lógicos - utilice circuitos integrados especiales, CMOS o TTL, operando sólo con dos niveles de tensión (alto y bajo). Encontramos estos pasos en computadoras, instrumentos digitales, calculadoras, etc.



Todos los pasos tienen entradas y salidas que deben ser identificadas en el análisis de un equipamiento. Para los pasos del transistor, tenemos tres posibilidades de acuerdo con la configuración en la que están conectadas las translinearas:



* Emisor común - la señal entra en la base del transistor y sale por el colector.

* Base común - la señal entra en el emisor y sale del colector.

* Colector común - la señal entra en la base y sale a través del emisor.



Para las válvulas los elementos equivalentes son: grade = base; Ánodo = colector; Cátodo = remitente.



Muchos circuitos integrados forman sistemas completos con varias etapas, poseyendo así una entrada y una salida, o varias entradas y varias salidas.

Tenemos como ejemplo, circuitos integrados de amplificadores de audio que contienen amplificadores completos. Estos circuitos tienen una entrada conectada a un paso de preamplificador que está conectada internamente a un paso de empuje y que, a su vez, está conectada al paso de salida, donde encontramos la salida que se conectará a un auricular o altavoz.

Varios pinos adicionales corresponden a los elementos de alimentación, polarización y desacoplamiento, además de otras funciones.

También contamos con amplificadores "clase D" que utilizan circuitos integrados muy complejos, conteniendo hasta microprocesadores para la programación de ganancia, control externo y mucho más que funcionan de a cuerdo con principios completamente diferentes.

Hay también los llamados "acoplamientos " directos o "Darlingtons" donde no hay separación entre los pasos, pues son interconectados por un hilo de rosca común. De todos modos, siempre tenemos una entrada y una salida para la señal.

El análisis de un solo paso incluye dos tipos de procedimientos:

* Verifique que la señal pase a través del paso y reciba el procesamiento esperado, o si el paso genera la señal esperada.

Mida las tensiones en los distintos elementos del escalón para verificar que son correctas.



(54) USO DEL INYECTOR DE SEÑALES

El inyector de señales genera una señal de audio y RF que se puede aplicar a los pasos de un aparato para verificar su funcionamiento. La señal aplicada en la entrada de un paso del amplificador debe salir amplificada de este paso.

En la figura 90 tenemos los típicos puntos de aplicación de la señal del inyector en una radio común con transistores, observando que inicialmente aplicamos el control de volumen que divide el aparato en dos sectores: audio y RF.

Si hay reproducción de la señal, vamos hacia la entrada de RF o antena. Si no hay reproducción, nos estamos moviendo hacia el altavoz. En el punto donde la señal deja de ser jugada, tenemos el paso con problemas.

La conexión del inyector al aparato se hace conectando la garra de cocodrilo al negativo de la fuente o masa de la unidad analizada y tocando la punta en los lugares donde se va a inyectar la señal. Debe haber una reproducción de un sonido continuo en el altavoz o en el auricular, con la inyección de la señal. La intensidad de la señal aumenta cuando se ejecuta el receptor de radio o aparato de sonido desde el altavoz hacia la entrada.

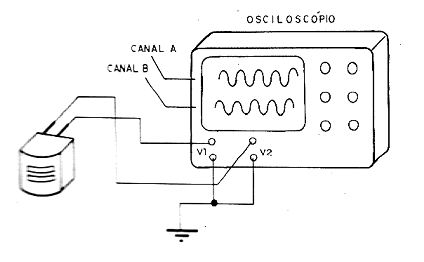

(55) SEGUIDOR DE SEÑALES

Un seguidor de señal no es más que un amplificador que tiene dos entradas o una entrada que puede tener sus funciones cambiadas por una tecla. En una posición el amplificador es capaz de amplificar señales de baja frecuencia (audio o BF), y en la otra posición, el amplificador conecta un detector de diodos para poder trabajar con señales de alta frecuencia o RF.

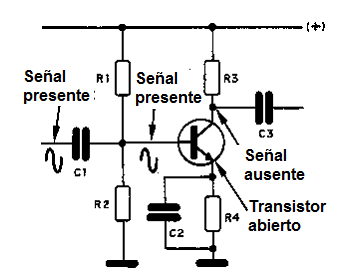

Figura 90 - Las señales de un paso de audio
Figura 90 - Las señales de un paso de audio





El seguidor se utiliza para seguir o seguir los signos en las distintas etapas de un aparato, encontrando así su presencia. Si la señal está ausente en un determinado punto donde lo esperamos, entonces llegamos al lugar o etapa donde se manifiesta el problema.

La señal seguida por el seguidor puede ser una estación sintonizada si es una radio como una cinta, un disco o un CD, si es una grabadora, un reproductor de CD o un Walkman. También podemos utilizar la inyector de signo como fuente de señal, conectándola a la entrada del aparato analizado y siguiendo la señal con el seguidor.

La conexión del seguidor de la señal a un aparato es simple: el cable de la tierra o de la garra está conectado con el negativo de la fuente de alimentación, que puede ser el sostenedor de batería o el chasis del metal o la malla de algún cable de entrada o salida de la señal.

La prueba es entonces tocada en los puntos donde esperamos encontrar señales como las entradas y salidas de cada paso. Vea que, para utilizar un seguidor de la señal, usted necesita ser capaz de identificar la entrada y la salida de las señales de cada paso.

Cuando usted sigue una señal de la entrada de un amplificador o de los pasos de sintonía de una radio hacia el altavoz, la señal debe ser cada vez más fuerte. La reducción gradual de la ganancia o sensibilidad del seguidor está hecha para compensar la intensidad de la señal encontrada. Así que empezamos con la ganancia máxima y reduciremos esta ganancia a medida que nos acerquemos al altavoz o al auricular.

Si, en algún momento, hay una caída repentina en el nivel de la señal, la distorsión o su desaparición, entonces habrá llegado al lugar donde hay algún tipo de problema.

Al analizar pasos del RF tales como mezcladores, osciladores de radio, receptores, pasos del fi, transmisores pequeños, debemos utilizar el seguidor en la posición del RF. Al analizar los pasos después de un detector de radio como amplificadores, Pasos de salida de audio, preamplificadores, drivers, etc., debemos usar el seguidor en la posición de audio o BF.

La mayoría de los seguidores son alimentados por pilas, lo que los hace portables e inmunes a los ronquidos que usualmente son accionados por fuentes de alimentación.



(56) MEDICIONES DE TENSIÓN

En muchos análisis de trabajo o equipamiento de reparación, necesitamos hacer mediciones de tensión con un multímetro. En los diagramas y en las indicaciones de las reparaciones, las tensiones se denominan en relación con la masa, la tierra o el chasis del aparato.

Así que tenemos dos posibilidades de medir las tensiones en los aparatos electrónicos:



a) Tensiones alternadas

Estas se encuentran principalmente en los circuitos de entrada de los aparatos alimentados por la red eléctrica y en los transformadores secundarios que tienen los primarios alimentados por las redes locales, como en las fuentes de alimentación. También encontramos estas tensiones en los transformadores secundarios de fuentes afinadas, como las que se encuentran en las computadoras.

Para estas mediciones, el multímetro debe ajustarse para funcionar en la escala CA de watts de apropiada. El límite de escala puede ser 250 V o 300 V, si vamos a medir tensiones en la red de 110 V o 220 V. en el secundario de los transformadores de baja tensión, por ejemplo, podemos utilizar una escala de 25 o 30 V.

En el secundario de los transformadores del inversor tales como ésos encontrados en UPS de la computadora, las igniciones electrónicas, los inversores para las lámparas fluorescentes y otras, también encontramos tensiones alternos que pueden alcanzar valores muy altos, del orden de 600 a 800 watts.

Sin embargo, en algunos de estos circuitos, cuando se mide la tensión con el multímetro, no se puede obtener el valor real de la tensión existente allí. La simple conexión del instrumento para medir la tensión en un circuito de alta impedancia hace que caiga enormemente en valor, y la lectura será un valor muy por debajo de lo normal.

La misma forma de onda de tensión en estos circuitos no es la misma que la red de energía (sinusoidal), lo que hace que el multímetro dé indicaciones falsas de valor en estos casos.

El multímetro, en esta medida, simplemente "decir" si hay tensión o no, por lo que, si el circuito está funcionando, pero no sirve para "decir" si la tensión es correcta.



b) Tensiones continuas

Estas se encuentran después de los diodos de rectificador de las fuentes de alimentación y en todos los circuitos accionados por las pilas y las baterías.

La excepción se encuentra en los circuitos de controles de potencia que pueden funcionar prácticamente sólo con las tensiones de la red, como los que utilizan el SCRs y los Triacs.

Para medir las tensiones continuas, colocamos el multímetro en las escalas DC volts apropiadas y conectamos la sonda negra al chasis, negativo de la fuente o negativo del soporte pilas. La sonda roja se conecta entonces al punto en el que queremos conocer la tensión.

Si en tal medida hay una tendencia del puntero a moverse hacia la izquierda, es, para indicar valores negativos, entonces invertimos las puntas (o activamos la clave de inversión) y consideramos los valores leídos en el instrumento como tensiones negativos (-2,3 Watts, por ejemplo).

Las medidas de tensiones en los componentes que operan con un sistema de corriente muy baja (alta impedancia), como el alto valor (por encima de 47 k ohms), tomadas con multímetros de sensibilidad pequeña (menos de 5 k ohms por V) pueden sufrir cambios. En este caso, tendremos una indicación de una tensión que puede estar por debajo del valor real, ya que la introducción del instrumento en el circuito altera la misma tensión que se está midiendo, causando su caída.



Recomendación: La existencia de tensión en un circuito debe ser chequeada siempre primero al analizar un equipamiento problemático. Si un aparato no recibe energía (por deficiencia de fuente) ninguno de los pasos funciona.



Detector de tensión:

En la figura 91 tenemos un circuito LED muy simple que sirve para indicar si hay o no tensión continua en un aparato analizado. Este circuito detecta tensiones alternas (dos LEDs encendidos) o tensiones continuas (un LED encendido) entre 2 y 12 volts.



Figura 91 – Un indicador de tensión simple
Figura 91 – Un indicador de tensión simple





No utilice este circuito en aparatos que trabajen con tensiones superiores a 12 watts, o en puntos donde se desconozca el tensión.



(57) "DEDO" INYECTOR

Tocando con el dedo en el cable de entrada de un amplificador tenemos la reproducción de un ronquido fuerte. Esto se debe a que nuestro cuerpo actúa como una especie de "antena" que captura los 60 Hz (50 Hz) de la red eléctrica, y, con el dedo, inyectamos esta señal en el amplificador. Si usted juega esta señal en el auricular o el altavoz, podemos saber que el aparato es bueno.

Este toque con los dedos en la entrada del amplificador se puede utilizar en la prueba de funcionamiento.

El sonido reproducido debe ser fuerte y puro y en algunos casos incluso puede haber la "captura" de las estaciones de radio cercanas, que se reproducen en forma "confusa".

Tocando con los dedos en las entradas de los pasos de audio también podemos comprobar su funcionamiento por la presencia de ronquidos. Será a la vez más fuerte y más lejos del altavoz es el paso, ya que la señal pasa a través de más pasos de amplificación a la salida.



(58) FUENTE DE ALIMENTACIÓN

Para reparar aparatos que utilicen pilas o estén conectados al automóvil, es conveniente tener una fuente de alimentación. Esta fuente proporcionará la tensión continua que la unidad de prueba necesita para funcionar y así ser analizada fácilmente sin tener que desechar las pilas o una batería.

Una fuente ideal para trabajar en una mesa de trabajo debe proporcionar tensiones de 0 a 12 volts con una corriente de al menos 1 A.

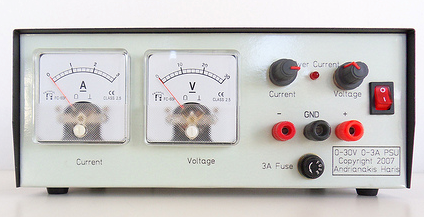

Figura 92 – Una gran fuente para la mesa de reposición
Figura 92 – Una gran fuente para la mesa de reposición





Las fuentes de este tipo pueden ser compradas listas o bien, si el lector prefiere, puede montarlas.

En la figura 93 damos el circuito de una de estas fuentes, que sirve para los trabajos de mesa, excepto con amplificadores de coche, muy potentes y que requieren altas corrientes.

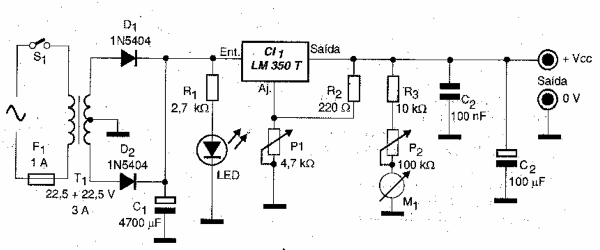

  Figura 93 – Fuente 1,2 V a 24 V x 3 A
Figura 93 – Fuente 1,2 V a 24 V x 3 A





La fuente se utiliza de la siguiente manera:

Conectamos su polo negativo al negativo del soporte pilas del aparato que debe ser alimentado, o al cable que va al chasis (negro), si el aparato es para uso en el coche.

Conectamos el polo positivo de la fuente al positivo del sostenedor de la batería, o al poste positivo de la alimentación (alambre rojo), si es del tipo usado en el coche.

Antes de conectar el aparato a una prueba, encendemos la fuente y ajustamos su salida a la tensión que el aparato necesita para funcionar normalmente. ¡Nunca ajuste con el aparato encendido!

Si hay alguna duda en cuanto a la tensión, si el aparato está alimentado por pilas, consulte la siguiente tabla:

1 pila = 1,5 volt (cualquier tamaño)

2 pilas = 3,0 volts (cualquier tamaño)

3 pilas = 4,5 volts (cualquier tamaño)

4 pilas = 6,0 volts (cualquier tamaño)

6 pilas = 9,0 volts (cualquier tamaño)

1 batería = 9 volts



Si, al conectar el aparato a la fuente, se encuentra una caída repentina de tensión:



a) El aparato alimentado presenta un problema de cortocircuito o sobreconsumo. Si es el tipo de batería esto puede significar un consumo rápido de las pilas. Si es el tipo de batería entonces la situación indicada en (b) puede ocurrir.



b) El aparato requiere una corriente superior a la que la fuente utilizada en la prueba puede proporcionar. En este caso, necesitaremos alimentarlo con una fuente de corriente más alta (más de 1 A) o directamente de una batería.

Si nota la caída repentina de la tensión, no debemos dejar el aparato encendido. Apagarlo inmediatamente porque puede sobrecargar la fuente de alimentación.

Algunas fuentes de alimentación comercial tienen protección contra cortocircuitos en la salida. De esta manera, si hay algún problema de cortocircuito en la salida para el aparato alimentado, o el exceso de corriente será protegido por el cierre automático.

Los eliminadores de pilas también se pueden considerar fuentes de alimentación, sirviendo para pruebas de varios artefactos. Sólo debemos tener cuidado con la polaridad de su salida.

Las baterías recargables, los paquetes de pilas también se pueden utilizar en la mesa de fuerza con fuentes auxiliares.

En la figura 94 tenemos un identificador de polaridad realizado con dos LEDs.



Figura 94 – Identificador de polaridad
Figura 94 – Identificador de polaridad





Si el LED rojo se ilumina, la punta positiva es roja. Si el LED verde se ilumina, el puente positivo es negro. El circuito se puede utilizar con tensiones de 2 a 12 watts.



(59) GENERADOR DE SEÑALES O GENERADOR DE FUNCIONES

El generador de señales difiere del inyector de señal en muchos aspectos.

Una es que mientras la inyector de señal produce un tono que corresponde a muchas frecuencias mixtas (ricas en armónicos), por lo que no hay una frecuencia fija, el generador de señales se puede ajustar para producir una señal de frecuencia fija.

Otro aspecto es la posibilidad de generar señales de alta frecuencia moduladas o no en tonos, lo que es importante para el ajuste de ciertos tipos de aparatos. Finalmente tenemos la posibilidad de controlar el nivel o la intensidad de la señal generada, que no ocurre con el inyector de señal.

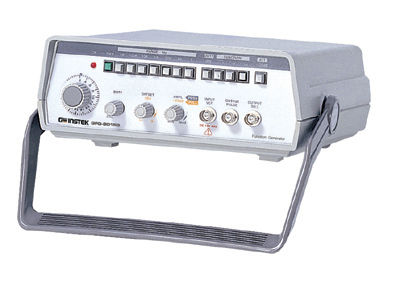

Figura 95 – Un generador de funciones
Figura 95 – Un generador de funciones





En el caso del generador de funciones, también tenemos la posibilidad de generar señales con diferentes formas de onda.

El generador de señal típico genera señales en el banda de 100 kHz a 100

MHz o más y sirve para ajustar radios, para comprobar el funcionamiento de radios, sintonizadores, transceptores, televisores, walkmans, etc.

El generador de señales se utiliza de la misma manera que el inyector: conectamos la punta o garra negativa al suelo del aparato (chasis) y la otra punta o garra donde queramos inyectar la señal.

Ajustamos la frecuencia en la escala y la intensidad de la señal en el control apropiado. También seleccionamos una tecla si la señal aplicada es o no está modulada.

Las frecuencias utilizadas para ajustar radios y otros aparatos son la FI (frecuencia intermedia) de 455 kHz para radios AM, FI de FM de 10,7 MHz, los extremos de la banda de AM de 550 y 1600 kHz, bandas de ondas corta hasta 7, 14 o 30 MHz y en algunos casos los extremos de las gamas de FM de 88 y de 108 MHz. La señal de 54 MHz es también común en el ajuste de ciertos tipos de televisores.

Para la sintonización por radio, la señal se inyecta generalmente en la antena.

Sin embargo, si la radio no tiene una antena externa, podemos hacer el acoplamiento por medio de un espiral de alambre común, como se muestra en la figura 96.

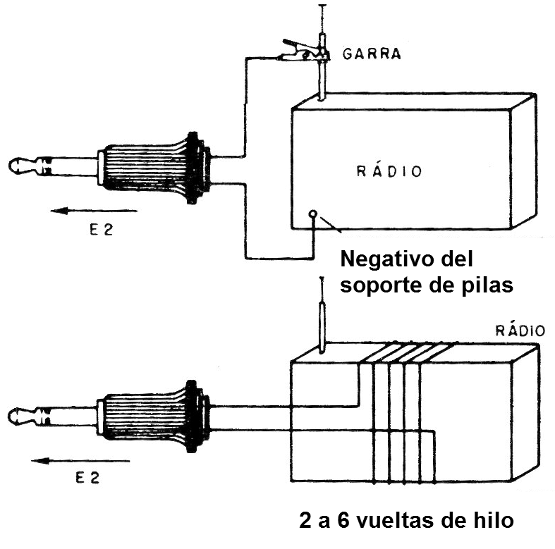

Figura 96 - Dos formas de aplicar la señal del inyector a una radio
Figura 96 - Dos formas de aplicar la señal del inyector a una radio





Esta bobina debe estar en la misma dirección que el devanado de la bobina de ferrita interna que existe en el interior de la radio, de modo que haya un acoplamiento perfecto de la señal de prueba.

La señal generada en este ajuste se "irradia" al circuito receptor que luego lo captura, permitiendo el ajuste.

La señal de un generador de señales se identifica de dos maneras:

* Sin modulación - consiste en una especie de "soplo" que oímos en el altavoz o en el auricular del receptor cuando lo sintonizamos.

* Con modulación - consiste en un silbido continuo en el auricular del altavoz o del receptor.



(60) CALIBRACIÓN DE RADIO AM - FI

El generador de señales sintonizado a 455 kHz se modula a 1 kHz u otra frecuencia de audio disponible y se aplica a la antena o a la bobina de afinación (ferrita) mediante un enlace (vea el punto 59).

El capacitor variable del receptor debe ajustarse para afinar el extremo superior de la estufa o 1600 kHz (todos abiertos).



a) Ajuste la ganancia del generador de señales sólo si puede oír (muy bajo) la señal producida en el auricular o el altavoz. El control de volumen de radio debe estar abierto.



b) En la salida del receptor podemos conectar un voltímetro de audio, cómo evaluar la respuesta por el nivel de la señal reproducida, es decir, hacer el ajuste "de oído".



c) Ajustar con una herramienta no metálica (de plástico o de madera) los núcleos de los bobinas de FI (amarillo, blanco y negro en los tipos más comunes) para obtener la máxima intensidad de señal en el altavoz.



d) Repita el ajuste dos o tres veces, ya que el ajuste de un bobina suele afectar ligeramente al anterior, requiriendo así un retoque para obtener la mejor ganancia.



Un ajuste muy agudo causa silbidos o heterodinage ocurre en los cambios de las estaciones. Este silbato se puede eliminar quitando un poco de la afinación de una de las bobinas, sin dañar la sensibilidad del receptor.



Si el ajuste no se logra, esto puede significar pasos de FI con problemas como núcleos de bobinas rotas, cables problemas de estas bobinas o componentes de los escalones. Compruebe.

Muchos receptores de las telecomunicaciones, de los viejos aficionados de radio, son de doble conversión, es que, tienen dos sistemas de bobinas del FI que funcionan en diversas frecuencias, y pueden no ser 455 kHz en uno u otro caso.

Las frecuencias intermedias de 915, 200, 420 kHz se pueden encontrar en aparatos viejos que el lector pretende "recuperar" o incluso reparar. La consulta de un manual o esquema es importante para identificar la frecuencia intermedia si se desconoce.



Inyector: El inyector de señal también puede servir para adaptarse a las FIs, inyectando la señal en la entrada (antena o bobina) y componiendo el ajuste para el rendimiento máximo, sin embargo, uno debe tener mucho cuidado de no poner todos los bobinas demasiado lejos de la posición original, porque en este caso no se tiene una referencia a la frecuencia de operación. El uso del inyector se indica solamente para los toques de ajuste principales.



(61) AJUSTE DEL RECEPTOR DE AM - Total

Comience identificando los tornillos de ajuste de los trimmers de banda AM en el cuerpo del variable.

* El trimmer de antena cuando se gira ligeramente provoca la salida de sintonización de las estaciones.

* El primer de la antena cuando se gira ligeramente hace que se produzca una pequeña variación de la señal sintonizada de la estación.



La conexión del generador de señales se realiza conectando su salida en la antena o conectándose a la bobina de la antena, o a la caja receptora misma a través de algunas vueltas de alambre común.

Hecho la preparación también es necesario identificar el núcleo de la bobina osciladora (rojo), que lo diferencia de las bobinas de FI.



Procedimiento:

a) Cierre completamente el variable (sintonice 550 kHz) que corresponde al extremo inferior de la banda. La radio debe estar conectada con el control de volumen abierto. Sintonice el generador de señales a la misma frecuencia (550 kHz) con el tono modulado. Ajuste el núcleo de la bobina oscilante (roja) para recoger la señal. Reduzca la intensidad de la señal del generador para que no se satura el receptor y tenga un nivel medio.



b) Abra completamente la afinación del receptor (1 600 kHz) y coloque el trimmer de la bobina oscilante en posición para afinar la señal del generador.



c) Devuelva el generador de señal a 600 kHz y afine el receptor a esta frecuencia. Ajuste la posición de la bobina de antena en la varilla de ferrita para capturar la señal con la intensidad máxima.

A continuación, fije la bobina al bastón usando una gota de cera para velas o una gota de pegamento débil.



d) Sintonice el receptor a la frecuencia de 1 500 kHz y coloque el generador de señales en la misma frecuencia. Ahora ajuste el recortador de la bobina de antena (trimmer de antena) a la variable para obtener la máxima fuerza de señal.



e) Rehacer el ajuste de nuevo, dando así un retoque en los ajustes realizados.

Verificando el correcto funcionamiento de este sistema, ajuste las bobinas de FI de acuerdo con el procedimiento del punto 60. En algunos casos es interesante hacer antes del ajuste del Fis, especialmente si el receptor es muy desajustado y no es posible recoger cualquier señal del generador en estos ajustes.



(62) AJUSTE DE ONDA CORTA

Los siguientes ajustes son para receptores que sintonizan entre 2 y 30 MHz y tienen varias bandas. Los procedimientos deben repetirse para cada banda.

Empezamos por acoplar el generador de señales al receptor, utilizando para ello algunas vueltas de cable comunes, o conectando a la antena, como en la figura 96.

Los ajustes a los pasos Fi se hacen sólo una vez cuando se ajusta la banda de onda media (si existe), o como se muestra en el punto 60.



Procedimiento:

a) Ajustar la sintonía del receptor a la frecuencia más baja de la banda a ajustar (variable todo cerrado) y ajustar el generador de señal a la misma frecuencia. Ajuste el núcleo de la bobina osciladora para recoger la señal. Reduzca la ganancia del generador a medida que obtenga más sensibilidad del receptor.



b) Sintonizar en el receptor la frecuencia más alta de la banda que se está ajustando (abrir todo el variable) y colocar el generador en la misma frecuencia. Ajuste el trimmer de la bobina osciladora para recoger la señal del generador.



c) Cierre la sintonía del receptor colocándolo en una frecuencia de 200 a 500 kHz por encima del extremo inferior de la banda (si la pista comienza a 7 MHz, sintonice 7,5 MHz). Coloque el generador de señales en la misma frecuencia y ajuste el núcleo de la bobina de antena correspondiente para capturar las señales con intensidad máxima. (algunos aparatos no tienen este tipo de ajuste, porque la bobina es colocada junto con las ondas medianas en la barra de ferrita).



d) Lleve la sintonización del receptor al extremo superior más cercano. (si el receptor termina la banda de ajuste por 11 MHz, ajuste la sintonización, por ejemplo, a 10,5 MHz). Ajuste el generador de señales a la misma frecuencia y ajuste el trimmer de bobina de antena a la fuerza máxima de la señal. En los receptores donde hay un trimmer de antena único para todas las banda, este ajuste ya se habrá realizado al ajustar la banda de onda media.



Repita todos los ajustes para obtener un pase y luego cierre el receptor que estará listo para su uso.



Nota.: Para ajustar con las estaciones de ondas tropicales y cortas haga el trabajo en la noche, con más facilidad en este período.



(63) AJUSTE DE FM - FI

Para este ajuste, podemos utilizar un generador de señales sintonizado a 10,7 MHz, así como un generador de ruido, del tipo que se muestra en la figura 97.

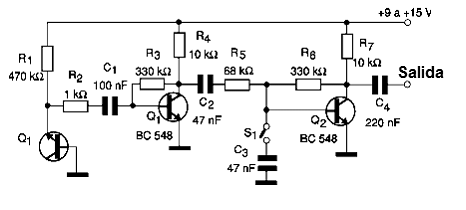

Figura 97 – Un generador de ruido - Q1 puede ser de cualquier tipo.
Figura 97 – Un generador de ruido - Q1 puede ser de cualquier tipo.





El generador de señales, o bien el generador de ruido, debe enchufarse en la base del primer transistor de amplificador de frecuencia intermedia.

Este circuito está conectado después de la primera bobina de FI en los receptores comunes. Si el circuito utilizado está integrado, identificamos la entrada del FI integrado y el pin correspondiente que inyectamos la señal.

El generador de señales, si se utiliza, debe ajustarse para producir un tono modulado en la frecuencia de 10,7 MHz.



Procedimiento:

a) Identifique la bobina del detector de FM y coloque su base casi todo hacia fuera (inadaptado).



b) A continuación, ajuste la última bobina Fi a la intensidad máxima de la señal en la salida. La intensidad del generador de señales debe reducirse a medida que obtengamos la máxima sensibilidad del receptor.



c) Ajuste la bobina discriminadora (detector FM) a un punto mínimo que debe encontrarse entre dos máximos. Reajustar.



Nota.: Debido a que el número de puntos de ajuste para este tipo de circuito depende de su configuración, puede haber otros puntos que se deben ajustar. De esta manera, es recomendable consultar el procedimiento recomendado por el fabricante del aparato si es diferente del que citamos como ejemplo.





(64) AJUSTE DE RF - FM

La señal de un generador que alcanza hasta 100 MHz se aplica a la antena receptora.

La identificación de la antena y de los trimmers del oscilador si no se dispone de un diagrama del aparato puede realizarse mediante una simple prueba:

* Girando ligeramente el trimmer de la antena sólo hemos cambiado la sensibilidad (intensidad de la señal) bajando o aumentando el nivel de la señal sintonizada.

* Girando ligeramente el trimmer del oscilador tenemos la salida de sintonización de la estación sintonizada.



Procedimiento:

a) Colocar el generador de señal a 88 MHz y sintonizar el receptor a esta frecuencia (variable todo cerrado). Ajuste la bobina oscilante para afinar esta señal.



b) Abra toda la variable, sintonizando 108 MHz y coloque el generador en esta frecuencia (si no alcance, colóquelo a 100 MHz). Ajuste el trimmer del oscilador para recoger esta señal.



c) Cierre la variable hasta que sintonice aproximadamente 90 MHz y coloque el generador de señales en la misma frecuencia. Ajuste el trimmer de la antena a la máxima intensidad de señal.



Nota.: Las variaciones pueden ocurrir en función del circuito.



(65) AJUSTE DE LA VELOCIDAD DE CINTA

Este ajuste se realiza en grabadoras, walkmans, tape-decks, etc. Para ello necesitaremos un frecuencímetro que sea conectado a la grabadora o a la salida de grabación.

También necesitaremos una cinta de prueba que produzca una señal de 3 kHz. (si el lector no tiene esta cinta, toma un grabador común que es bueno, pon una cinta Virgen y seria de tu generador de audio en un tono de 3 kHz, que luego sirve como base para este ajuste, con menos precisión por supuesto).





Figura 98 – Usando el osciloscopio en el ajuste
Figura 98 – Usando el osciloscopio en el ajuste





(66) AJUSTE DE AZIMUTAL

Este ajuste se realiza en las cabezas de grabación de los viejos aparatos de casete. En principio se puede hacer de "oído" como actuación sobre los tornillos de los puntos indicados en la figura 98.

Debemos realizar el ajuste para que las señales de los dos canales tengan la misma intensidad de salida.

Otra posibilidad es hacer este ajuste con una cinta de prueba. Un voltímetro de audio está conectado a la salida del aparato para medir la intensidad de la señal. Con los controles de la grabadora abiertos, ajustamos los niveles de señal a la misma intensidad en ambos canales.

Después de ajustar es conveniente sellar el tornillo de ajuste, goteando un pedacito de la cera de la vela o esmalte de uñas.



Nota.: En los talleres este ajuste puede realizarse conectando a la salida un osciloscopio y obteniendo la señal de una cinta estándar de 6,3 kHz con 20 dB. El nivel de señal se ajusta en ambos canales para la misma intensidad, basándose en la indicación del osciloscopio.

















Indice

Curso Básico de Reparación – 1 (CUR4001S)

Curso Básico de Reparación – 2 (CUR4002S)

Curso Básico de Reparación – 3 (CUR4003S)

Curso Básico de Reparación – 4 (CUR4004S)

Curso Básico de Reparación  5 (CUR4005S)

Curso Básico de Reparación – 6 (CUR4006S)

Curso Básico de Reparación – 7 (CUR4006S) - 15/07/2019

Curso Básico de Reparación – 8 (CUR4006S) - 22/07/2019



Banco de Circuitos

Ofertas de Empleo
