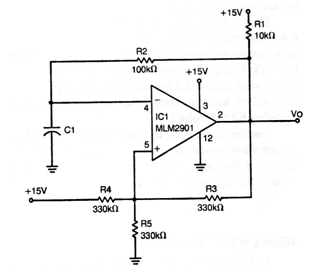

Oscilador rectangular con funcionamiento (CIR5120S)



   El amplificador operacional utilizado en este circuito de una documentación antigua ya no existe, pero el circuito puede ser implementado con un operacional moderno como el 741. La frecuencia es determinada por C1 que puede tener valores entre 1 nF y 470 nF. El circuito no necesita fuente simétrica y la tensión puede ser menor para los operativos más modernos. La frecuencia máxima depende del amplificador operacional utilizado.
