La finalidad de este circuito es proporcionar la modulación ideal para transmisores para obtener mayor rendimiento y con ello mayor alcance. El circuito se intercalará entre el micrófono y la entrada del transmisor.
Cuando no se obtiene una modulación total (100%) de una señal de un transmisor modulado en amplitud, su rendimiento cae, con menor alcance.
Por otro lado, si hay exceso de modulación (sobre-modulación) tenemos la producción de armónicos y con eso perdemos potencia en señales que no son realmente usados en la transmisión.

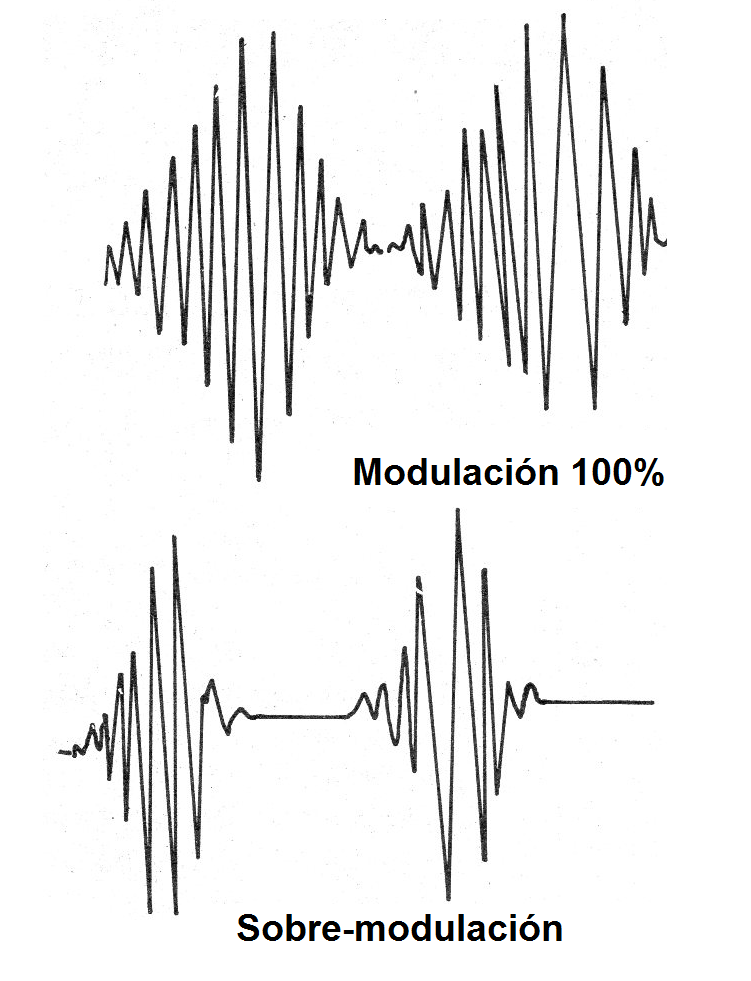

El circuito que describimos permite ajustar el nivel de modulación de una señal con el micrófono utilizado para obtener el 100% de modulación como se muestra en la figura 1.

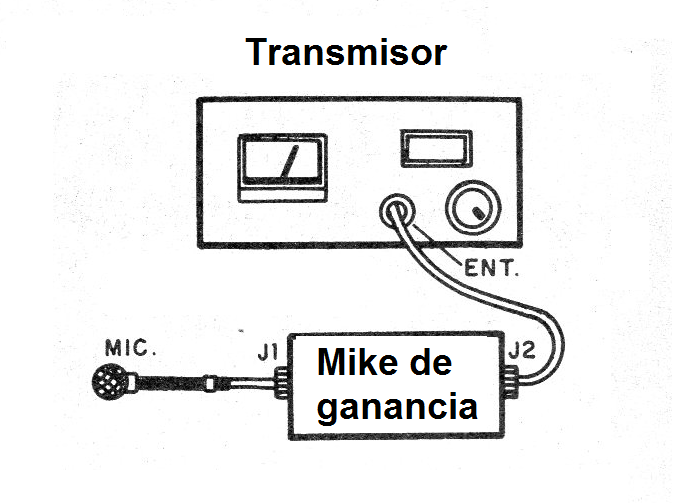

Simple de montar, utiliza sólo un transistor y se intercalada entre la entrada del transmisor y el micrófono, como se muestra en la figura 2.

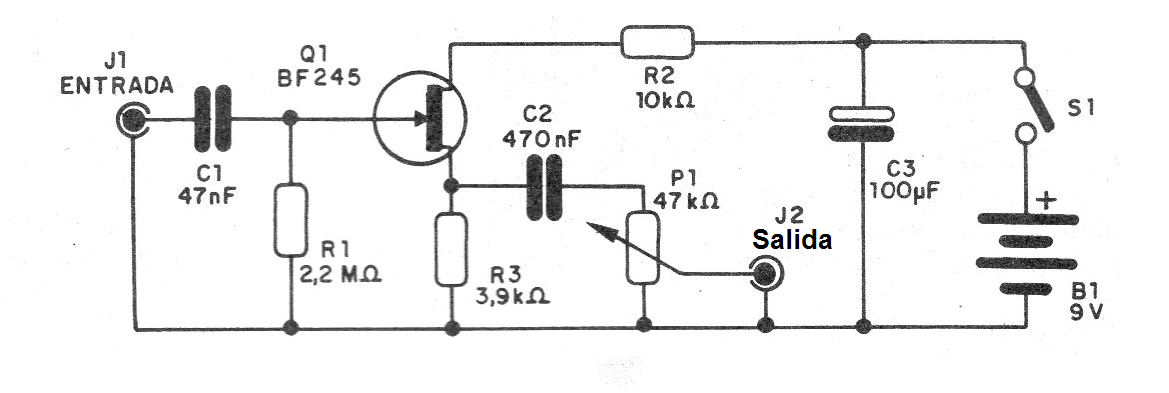

En la figura 3 tenemos el diagrama completo del aparato.

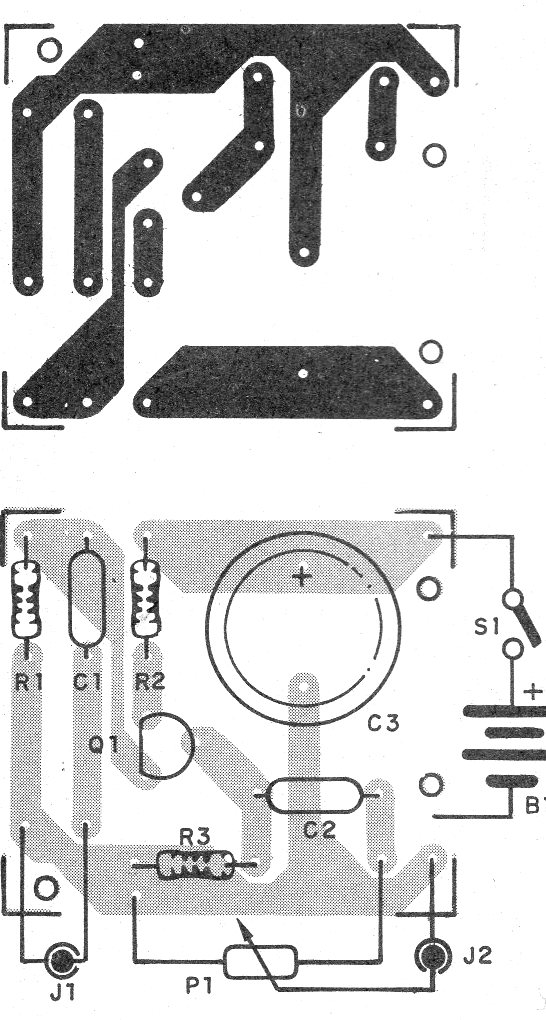

El montaje se puede realizar en una pequeña placa de circuito impreso, como se muestra en la figura 4.
En el montaje, se deben observar los siguientes cuidados.
Observe la posición del transistor de efecto de campo y la polaridad de la batería y el capacitor electrolítico.
El capacitor electrolítico puede ser para 12 V o más de tensión de trabajo.
Los cables de señal deben ser blindados y los jack de entrada y salida de acuerdo con el micrófono deben ser usados.
Se recomienda una caja metálica para evitar la captación de zumbidos.
Q1 - BF245 - transistores de efecto de campo
S1 - Interruptor simple
B1 - 9 V - batería
P1 - 47 k ohms - potenciómetro
C1 - 47 nF - capacitor de cerámica o poliéster
C2 - 470 nF - capacitor de cerámica o poliéster
C3 - 100 uF - capacitor electrolítico
R1 - 2M2 ohms - resistor - rojo, rojo, verde
R2 - 10 k ohms - resistor - marrón, negro, naranja
R3 - 3k3 ohms - resistor - naranja, naranja, rojo
Varios:
Placa de circuito impreso, conector de batería, caja para montaje, hilos, soldadura, etc.
