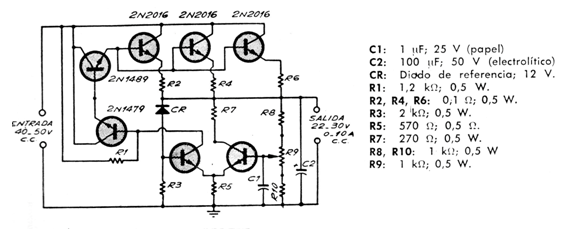

Regulador de 22 a 30 V con 10 A (CIR5269S)



     Este circuito es de una publicación de 1973, usando por lo tanto transistores que ya no son fácilmente obtenidos. Los transistores 2N2016 pueden eventualmente ser reemplazados por los 2N3055 en excelentes disipadores de calor. Los demás pueden ser BD135 y BD136. La regulación de esta fuente es del 1%. Se debe utilizar un diseño adecuado para las corrientes elevadas con las que opera este circuito.
