Mini Sirena (CIR4678S)

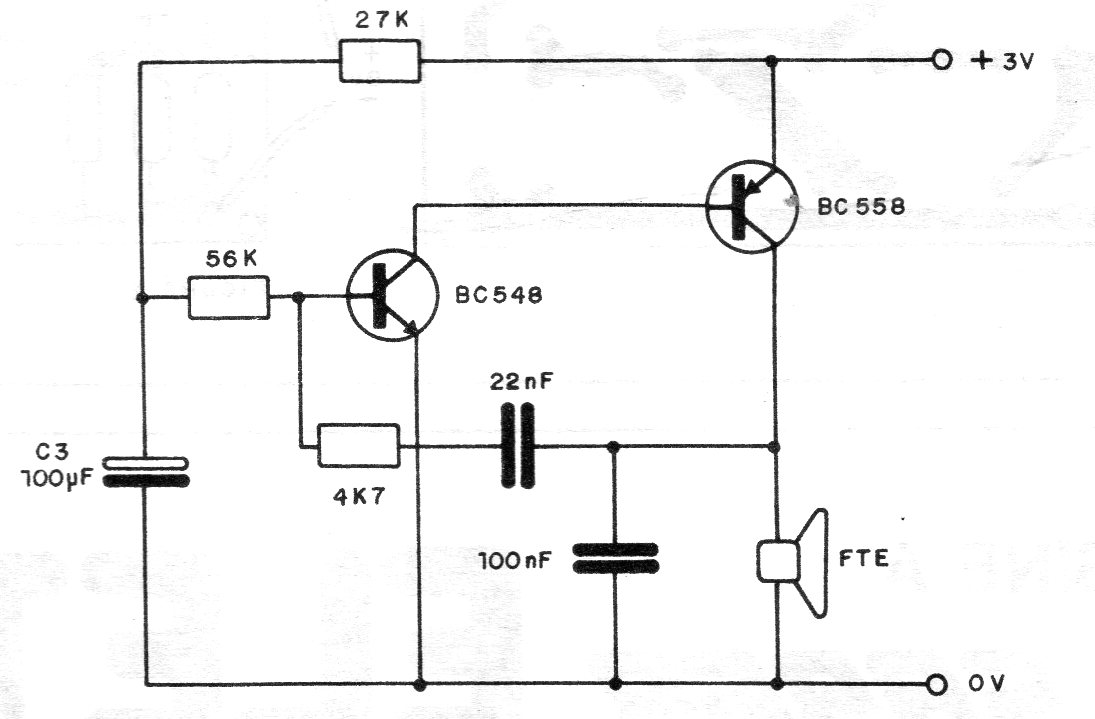

     Este es un circuito tradicional de sirena con un sonido creciente cuando conectamos la alimentación. Los capacitores se pueden cambiar para modificar el efecto. La alimentación se realiza con 6 V, pero cambiando el transistor PNP por un BD135 con pequeño disipador se puede tener más potencia alimentando el circuito con 9 o 12 V.




| Haga click en la imagen para ampliar |
