Frecuencímetro de audio (CIR10897S)

Details

Category: Banco de circuitos

Written by Newton C. Braga

    Las frecuencias de audio en el rango de 300 Hz a 30 kHz se pueden medir con este circuito. Los transistores admiten equivalentes de uso general. El instrumento es un miliamperímetro de 0 a 1 mA y la precisión depende de las resistencias usadas que deben ser probadas, pues el circuito original no proporciona los valores (depende del instrumento).

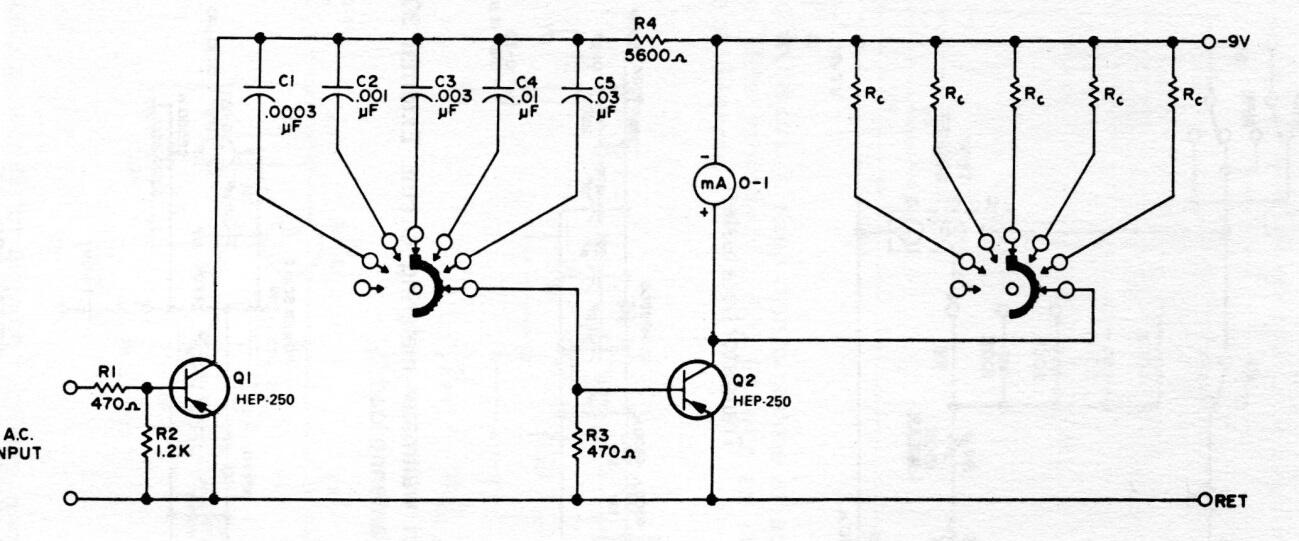

Frecuencímetro de audio | Haga click en la imagen para ampliar |
