Clock de 6 MHz (CIR8345S)

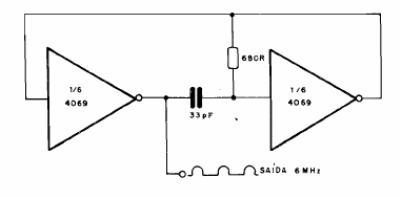

Alimentado con una tensión de 5 V este circuito produce un clock TTL de 6 MHz. Alimentado con tensiones mayores, el circuito sirve de reloj para lógica CMOS u otras aplicaciones. Dos de los seis inversores del 4069 se utilizan en esta aplicación. En los diversos artículos que utilizan este componente y en el Curso de Electrónica Digital (download) el pináculo de este componente. Otras frecuencias pueden ser producidas con alteración de los valores del resistor y del capacitor.
