Compresor y Expansor (CIR8006S)

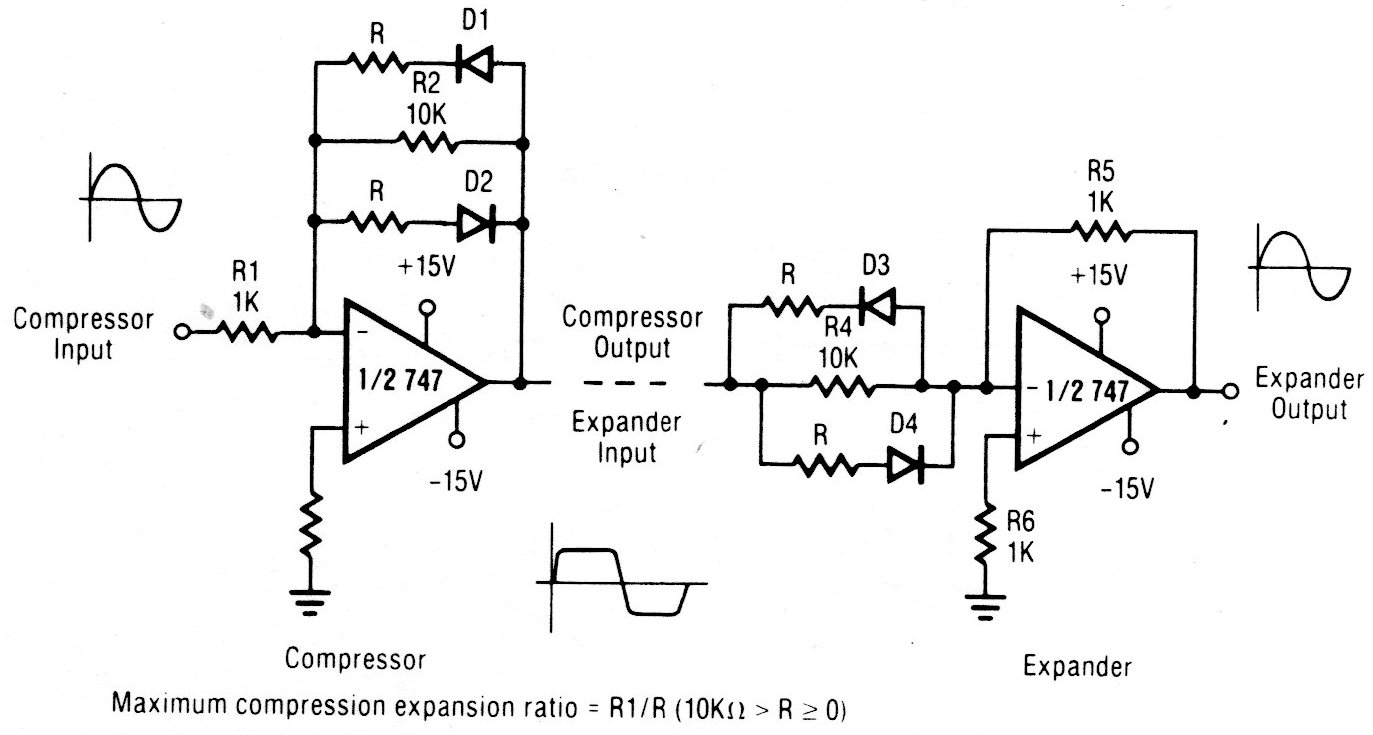

     Este circuito comprime las señales y luego se expande para facilitar el transmisor. Los operacionales usados no son comunes actualmente, pero el circuito puede adaptarse para utilizar tipos más modernos. La fuente es simétrica.




| Haga click en la imagen para ampliar |
