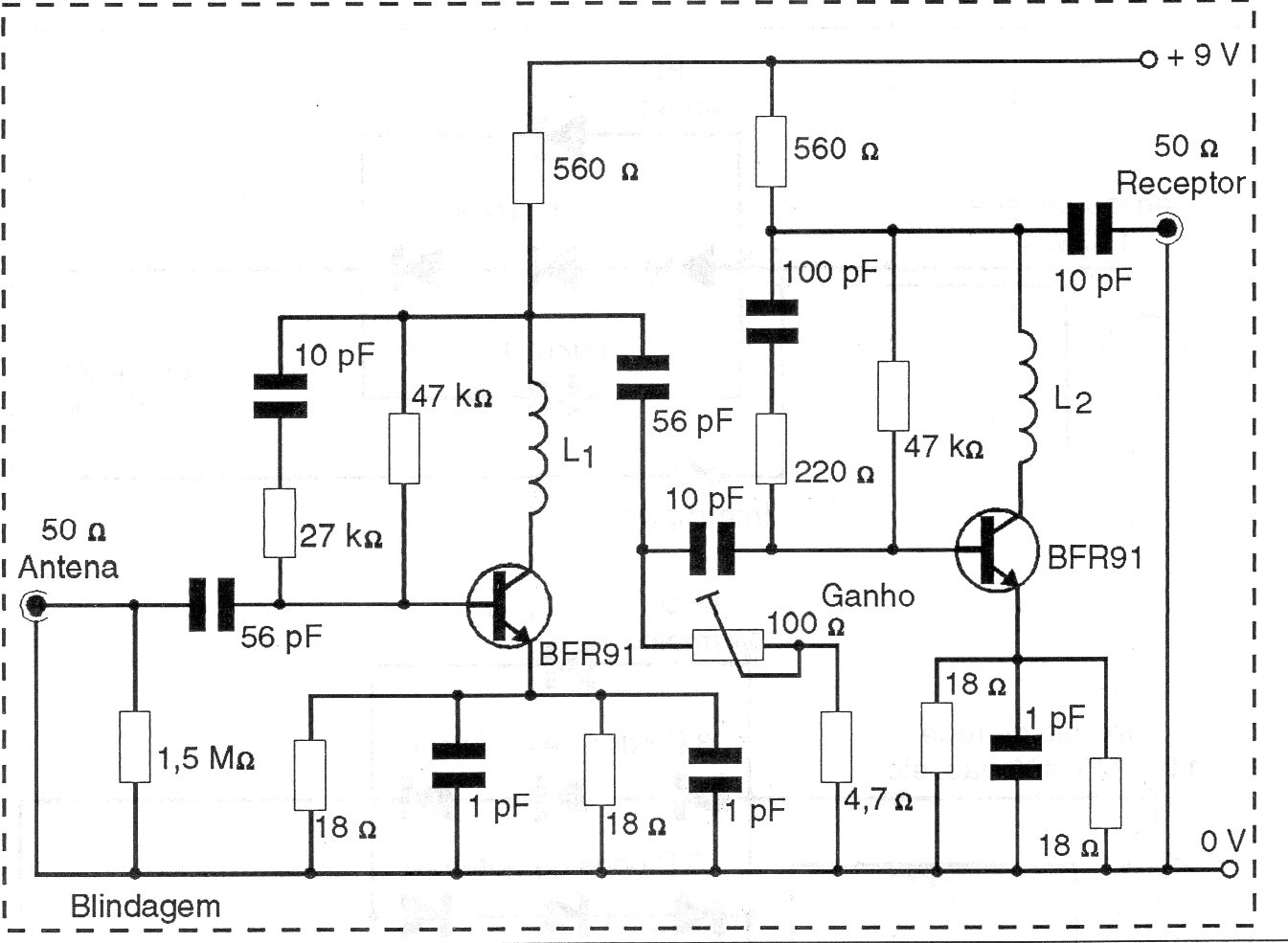

Este circuito consiste en un booster para señales de las bandas de FM, VHF y UHF, pudiendo ser usadas con antenas externas comunes. El circuito tiene una buena ganancia y las bobinas están formadas por 2 espiras de hilo 22 en forma de 5 mm de diámetro sin núcleo. Los capacitores son cerámicos y los de 1 pF pueden ser hechos con pedazos de 2,5 cm de hilo encapado encapados o 28 AWG.
| Haga click en la imagen para ampliar |
