Sintetizador Senoidal CMOS (ART850S)

Con base en circuitos integrados CMOS describimos el montaje de un sintetizador de señales senoidales de hasta 400 kHz. El circuito se puede utilizar en forma auto-oscilante o aún sincronizado por señales CMOS externas. Una amplia gama de aplicaciones en la bancada del proyectista que necesita este tipo de señal con buena precisión se espera para este aparato.

Los circuitos integrados de la familia CMOS digital generan señales rectangulares o sólo admiten este tipo de señal en sus entradas.

Sin embargo, con algunos artificios podemos generar señales de otras formas de onda, incluso utilizando circuitos lógicos de esta familia. Este artículo es un ejemplo de ello, y con aplicaciones prácticas bastante interesantes.

Utilizando un 4093 con buffer y oscilador rectangular en un 4015 para conformar la señal rectangular transformándolo en senoidal, este circuito puede operar con entradas de hasta 5 MHz, lo que producirá en su salida una señal senoidal de hasta 400 kHz aproximadamente.



Nota: con modificaciones se puede utilizar este circuito como shield capaz de producir señales senoidais a partir de un microcontrolador.



Con el uso adicional de un filtro paso-bajo podemos suavizar los contornos de la señal generada, lo que permite su utilización en las aplicaciones más críticas, como por ejemplo, en la prueba de equipos de audio.

La alimentación se puede realizar con pilas o incluso una batería de 9 V, ya que el consumo de la unidad es bastante bajo. Con la calibración de la escala del oscilador local, las señales se pueden producir con precisión, lo que hará que este circuito sea de gran utilidad como instrumento de calibración.



Características:

Tensión de alimentación: 3 a 15 V

Consumo típico (6 V): 1 mA

Frecuencia máxima de entrada: 5 MHz (6 V)

Frecuencia máxima de salida: 400 kHz (6 V)

Número de segmentos de la sinusoide sintetizada: 8 por ciclo



COMO FUNCIONA

En la figura 1 tenemos un diagrama de bloques que representa este sintetizador.

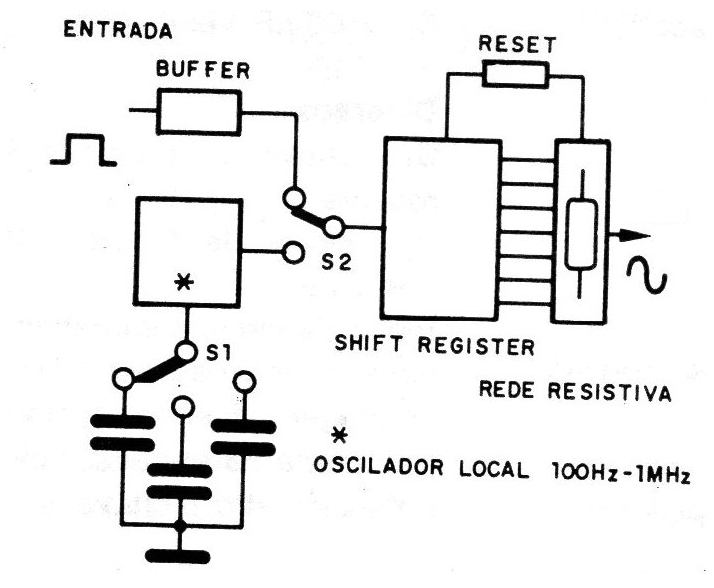

Fig. 1 - Diagrama de bloques del aparato.
Fig. 1 - Diagrama de bloques del aparato. | Haga click en la imagen para ampliar |





El primer bloque tiene por base un 4093B que opera en dos modalidades, determinadas por la posición de S2.

Con S2 conectada al pin 10 del 4093, las señales generadas por CI1-b, un oscilador rectangular, se aplican a la entrada del circuito integrado 4015.

La frecuencia de las señales producidas se ajusta de modo fino en P1, y su rango es dada por la selección de los capacitores de C1 a C3 por la llave S1

El rango de funcionamiento de este oscilador va de aproximadamente 100 Hz a 100 kHz, pero puede ser cambiado con el cambio de los capacitores siempre debiendo ser respetado el límite de operación del 4093, que depende también de la tensión de alimentación.

En la posición que S2 conecta el pin 4 del Cl-1, el puerto CI1a se utiliza para bufferizar señales externas que deben ser transformadas en senoidales.

La frecuencia máxima de entrada para una alimentación de 5 V está en torno a 5 MHz, y las señales deben ser rectangulares.

Las señales, tanto externas como del oscilador interno, se aplican al pin 1 de entrada del Cl1-a, que consiste en un shift-register doble de 4 etapas.

En la figura 2 tenemos las funciones de los pines de este circuito integrado del CMOS.

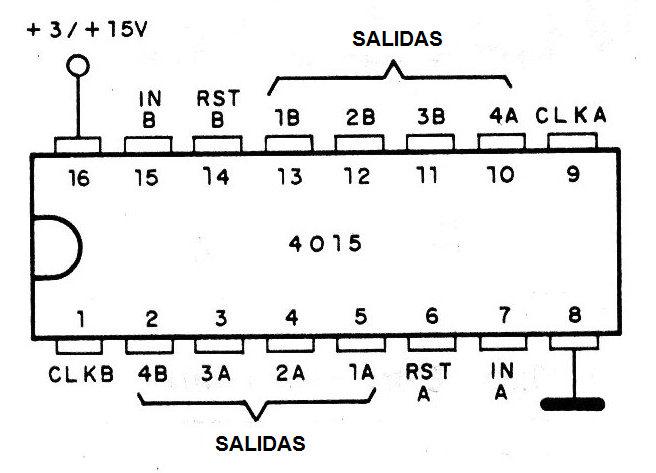

Figura 2 - Pinos del 4015
Figura 2 - Pinos del 4015 | Haga click en la imagen para ampliar |





El 4015 puede ser utilizado en dos modos de operación: serIal-in / serial-out o seriaI-in / paraIIeI-out.

En nuestro caso, usamos la segunda modalidad y en cascada, para obtener un registrador de desplazamiento de 8 etapas.

Cuando conectamos el aparato, no hay información en las salidas del shift-register, lo que significa un nivel cero, este se utiliza para obtener un nivel alto a través del convertidor Cl1-d, que entonces aplica a la primera celda un nivel 1 de información que se desplazará por el registrador.

Tan pronto como este bit pase a la celda siguiente, la información de entrada vuelve al nivel 0 y sólo tenemos un nivel alto desplazándose a cada pulso de reloj por el registrador, hasta completar el ciclo, cuando entonces el proceso se repite.

Como en cada salida tenemos un resistor de valor diferente, hay el escalonamiento de la tensión de salida a cada pulso, de modo a obtener una síntesis senoidal, como muestra la figura 3.

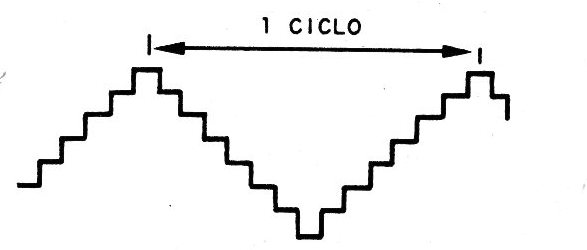

Figura 3 - Señal sintetizada
Figura 3 - Señal sintetizada





Vea que con la elección apropiada de los resistores podemos generar otras formas de onda. Sin embargo, como tenemos la producción de la senoide por segmentos, siendo uno a cada pulso de reloj, la frecuencia obtenida en la salida es menor que la de la señal usada en la entrada.



MONTAJE

El diagrama del aparato se muestra en la figura 4.

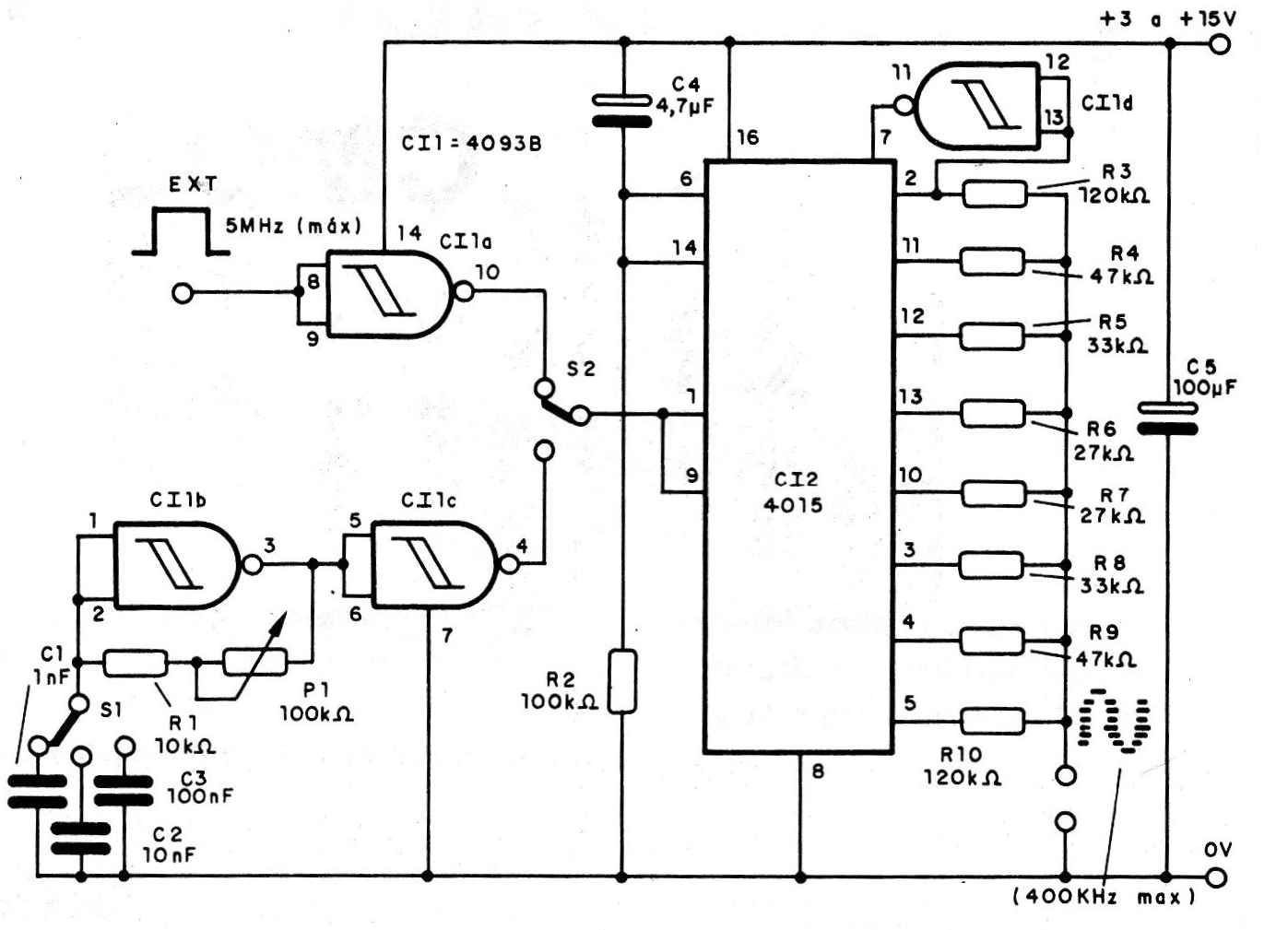

Figura 4 - Diagrama del sintetizador
Figura 4 - Diagrama del sintetizador | Haga click en la imagen para ampliar |





El circuito, sin la fuente de alimentación, puede montarse en una placa de circuito impreso, como se muestra en la figura 5.

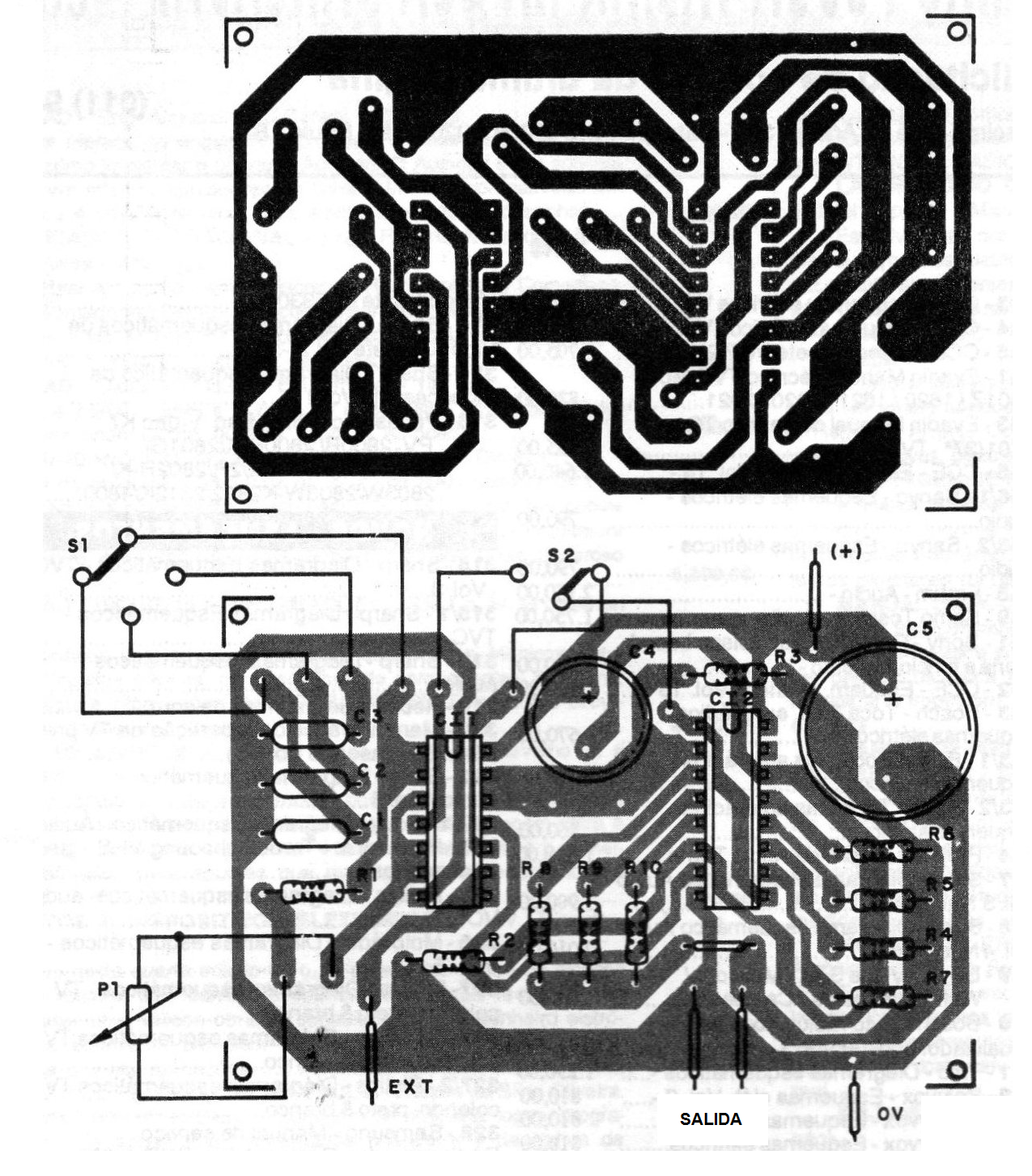

Figura 5 - Placa para el montaje
Figura 5 - Placa para el montaje | Haga click en la imagen para ampliar |





Los circuitos integrados preferentemente deben instalarse en sockets DIL. Los capacitores C1, C2 y C3 pueden ser cerámicos o de poliéster. C4 y C5 son electrolíticos con tensión de trabajo mayor que la usada en la alimentación.

El potenciómetro P1 es lineal, y las teclas S, y S2 son deslizantes o rotativas, como se indica en la relación de materiales. Para S1 existe la opción de una clave de teclas, en cuyo caso podemos usar más capacitores.

En la figura 6 tenemos un circuito de filtro pasa-bandas que se puede utilizar para "suavizar" la señal generada.

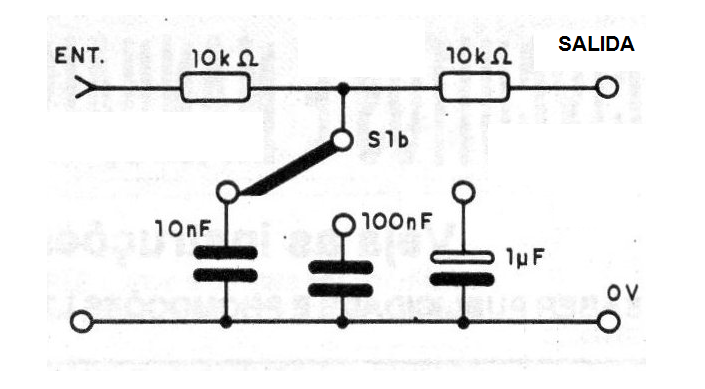

Figura 6 - Filtro pasa-bajas
Figura 6 - Filtro pasa-bajas | Haga click en la imagen para ampliar |





Observe que los capacitores son A seleccionados de acuerdo con la banda de modo que será conveniente conjugar esta llave de selección a la llave S1 del circuito principal.



PRUEBA Y USO

Para la prueba de funcionamiento el mejor recurso es el osciloscopio.

Conecte la salida del sintetizador a la entrada vertical del osciloscopio y ajuste la base de tiempo de acuerdo con el rango de frecuencias que se va a generar. La señal correspondiente debe observarse en el osciloscopio.

Para una señal de mayor intensidad, se puede utilizar el circuito de la figura 7.

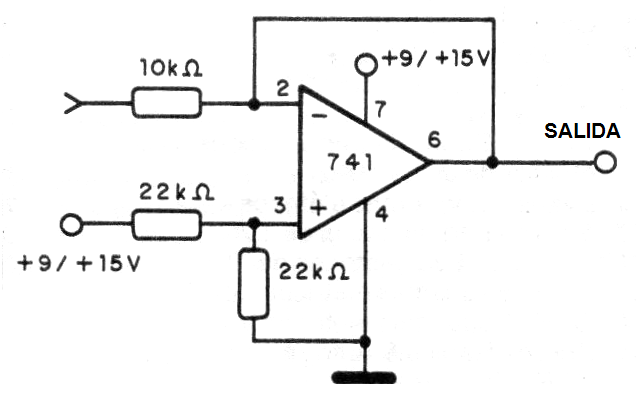

Figura 7 - Un amplificador de salida
Figura 7 - Un amplificador de salida





Semiconductores:

CI1 - 40938 - circuito integrado CMOS

Cl2 - 4015 - circuito integrado CMOS



Resistores (1/8 W, 5%):

R1 - 10 k ohms

R2 - 100 k ohms

R3, R10 - 120 k ohms

R4, R9 - 47 k ohms

R5, R8 - 33 k ohms

R3, R7 - 27 k ohms

P1 - potenciómetro lineal de 100 k ohms



Capacitores:

C1 - 1 nF - cerámico o poliéster

C2 - 10 nF - cerámico o poliéster

C3 - 100 nF - cerámico o poliéster

C4 - 4,7 uF - electrolítico

C5 - 100 uF - electrolítico



Varios:

S1 - llave de 1 polo x 3 posiciones rotativas

S2 - llave de 1 polo x 2 posiciones deslizante

Placa de circuito impreso, sockets para los circuitos integrados, caja para montaje, hilos, soldadura, bornes de salida, borne de entrada, botones para el potenciómetro y llave S1, etc.
