Minitransmisor 27 MHz (TEL046S)

¿Usted posee en su coche o en su casa un transceptor para la venda del ciudadano? Si la respuesta es sí, y realmente te gustaría ser un radioaficionado de los 27 MHz (11 metros), aquí tienes la oportunidad de tener algo más de su equipo: un minitransmisor portátil cuyos signos pueden ser escuchados en el transceptor de su coche a distancias de hasta 'más de 100 metros . Usted podrá usar este minitransmisor como micrófono auxiliar remoto para hablar con sus amigos que se encuentren en el coche, o para oír a sus amigos que viaje ni coche cercano manteniendo así un contacto bastante interesante que hace menos aburrido cualquier excursión.

El artículo es de 1979 cuando no existía el celular y el Whatsapp.

Los transceptores de la banda del ciudadano operan en las frecuencias comprendidas entre 26.965 kHz y 27.215 kHz lo que corresponden a la longitud de onda de 11 metros.

Lo que caracteriza esta banda de comunicación es su utilización por cualquier ciudadano que adquiera el equipo permitido por ley. Para potencias hasta el límite de 5 W el operador necesitará una licencia que no consiste más que el registro del equipo en una repartición competente, pero para potencias inferiores a 50 mW en el caso de nuestro minitransmisor en el que sus señales se limitan al ámbito domiciliar, no se requiere ninguna licencia para el operador o el equipo.

Por lo tanto, para los que ya poseen equipo PX, o simplemente para aquellos que tengan amigos que lo posean, el montaje y operación de este minitransmisor no tiene ningún impedimento tanto de orden legal como dificultades técnicas.

El lector verá que de hecho, se trata de un circuito muy simple y cuya eficiencia podrá sorprender a los que no conocen todas las posibilidades de la electrónica.



EL CIRCUITO

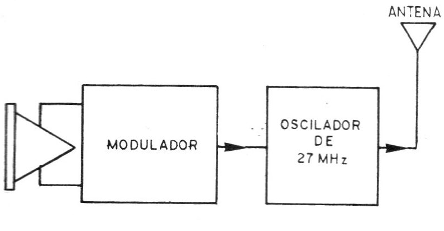

En la figura 1 tenemos el diagrama de bloques que sirve para mostrar cómo funciona el minitransmisor PX.



Figura 1
Figura 1



En el primer bloque tenemos la etapa moduladora y en el segundo bloque la etapa osciladora de alta frecuencia.

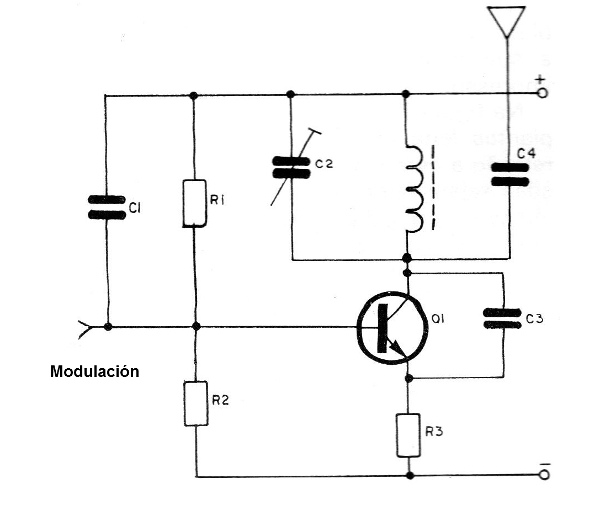

El circuito oscilador es de los más simples, siendo la realimentación de señal que mantienen las oscilaciones, hecha por un capacitor entre el colector y el emisor del transistor, conforme muestra la figura 2.



Figura 2
Figura 2



La frecuencia de funcionamiento del circuito está determinada por el circuito resonante que sirve de carga al colector del transistor.

Tenemos entonces la utilización en este circuito de un trimmer que permite que el operador ajuste el mismo para funcionar en determinado canal de la franja del ciudadano de su elección.

La potencia de este circuito que es responsable de la emisión de señal está determinada por el tipo de transistor usado, en el caso, un BF494. En el caso de que el aumento de potencia sólo sea posible con un cambio de valor en los componentes de polarización, específicamente los tres resistores, se observa el lector que se pueden experimentar otros transistores en su lugar, como el 2N2218, pero en el caso, el aumento de potencia sólo será posible con un cambio de valor en los componentes de polarización.

En el caso del BF494 no recomendamos, sin embargo, que cualquier intento de aumento de potencia sea hecho ya que el mismo puede fácilmente quemarse en vista de ello.

El paso siguiente consiste en el circuito modular que aplica la señal de baja frecuencia proveniente del micrófono al circuito oscilador. Este circuito y necesario con el fin de obtener una modulación en mayor proporción posible y con ello el máximo de alcance para el aparato.

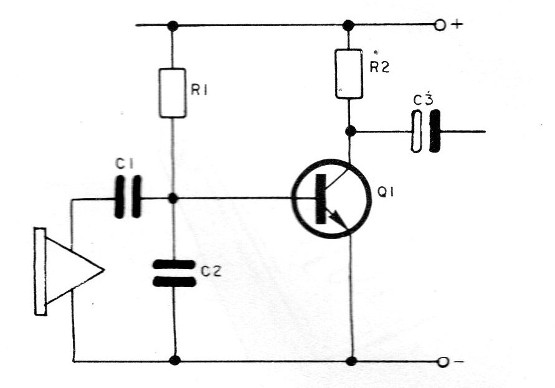

Este circuito modulador por sus características admite sólo fuentes de señal de buen nivel, por lo que el mini transmisor sólo funcionará satisfactoriamente con micrófonos de alto rendimiento y alta impedancia como los tipos de cristal (figura 3).



Figura 3
Figura 3



La alimentación del transmisor se puede hacer con tensiones de 6 o 9 V según quiera el lector.

Para el caso de 9 V se puede utilizar una sola batería que en el caso ocupa un volumen menor que 4 pilas de donde se obtiene 6 V.

La señal de este transmisor es irradiada por una pequeña antena telescópica del tipo utilizado en radios portátiles.

La instalación de esta antena en la caja debe realizarse con el máximo cuidado para que la capacitancia del cuerpo del operador no provoque inestabilidad en el circuito y por lo tanto variaciones de frecuencia.



MONTAJE

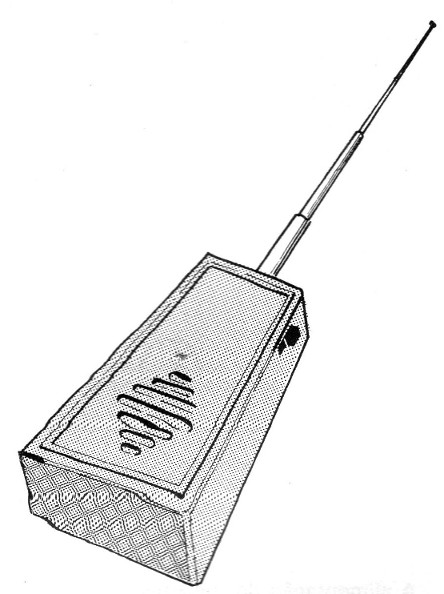

Para obtener el menor tamaño posible para este transmisor el montaje ideal es en placa de circuito impreso en caso de que el aparato completo puede quedar tan pequeño como un paquete de cigarrillos (figura 4).



Figura 4
Figura 4



in embargo, como no todos tienen la habilidad suficiente para hacer la placa y obtener un montaje tan compacto recomendamos que en primer lugar el lector monte el circuito y sólo después en función del tamaño que obtenga, elija la caja para su instalación. Esto es en función de la variación con que algunos componentes se pueden obtener en relación a su tamaño.

El montaje en puente de terminales también es posible, pero en este caso el tamaño del aparato quedará sensiblemente perjudicado.

Las herramientas para la parte electrónica son: hierro de soldadura de pequeña potencia (máximo 50 W) soldadura de buena calidad, alicate de corte lateral, alicate de punta y destornilladores.

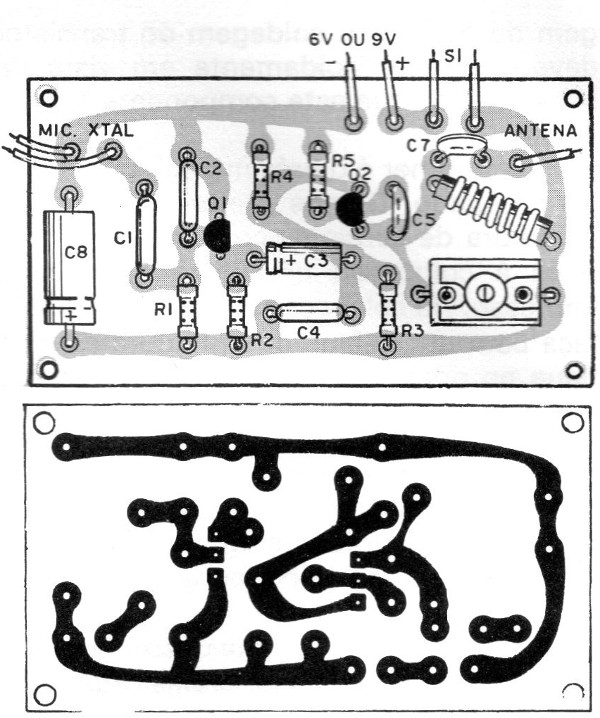

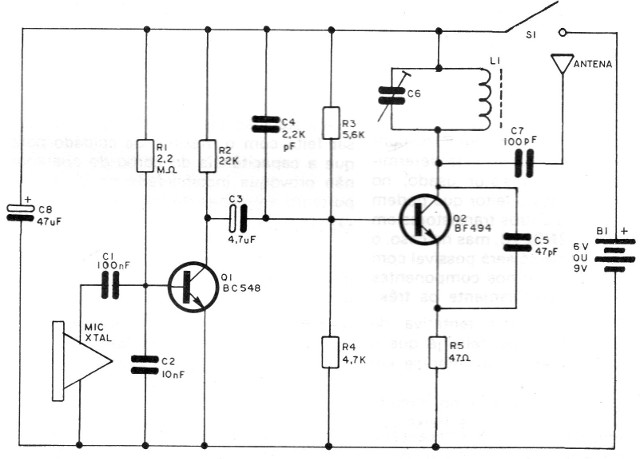

En la figura 5 se muestra el circuito completo del minitransmisor y en la figura 6 su montaje en placa de .circuito impreso.



Figura 5
Figura 5





Figura 6
Figura 6

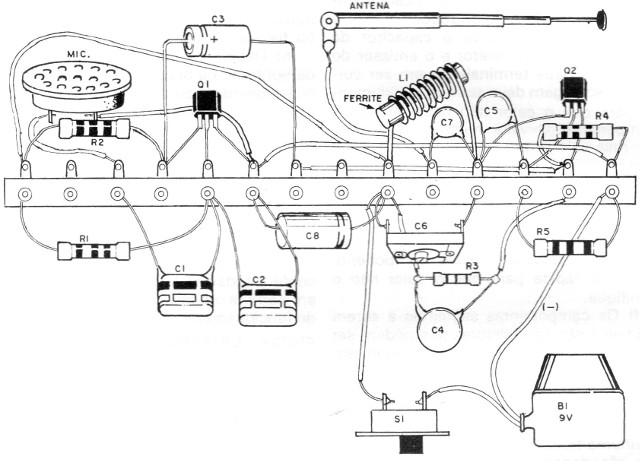

En la figura 7 se da la versión para principiantes de puente de terminales.



Figura 7
Figura 7



En relación a esta recomendamos que las conexiones se hagan exactamente de la manera indicada, principalmente en relación a las longitudes de los hilos.

El orden recomendado para el montaje con los principales cuidados a ser tomados es el siguiente:

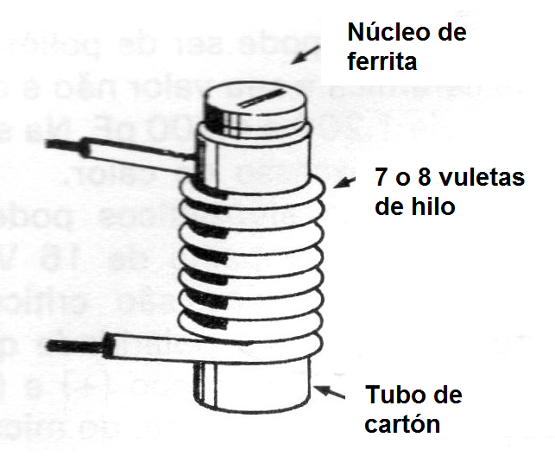

a) La bobina L1 osciladora consiste en cerca de 7 u 8 espiras de alambre esmaltado grueso 18 o 20 o incluso hilo rígido de capa plástica debiendo la misma tener aproximadamente 1 cm de diámetro y 2 cm de longitud. Esta bobina debe tener un pequeño núcleo de ferrita.

Para facilitar la fijación del núcleo se puede hacer una pequeña forma de cartón o cualquier otro material, siempre que no sea de metal. Para el montaje en puente de terminales el propio hilo puede servir de soporte para la bobina lo mismo ocurriendo con el montaje en placa de circuito impreso. (figura 8)



Figura 8
Figura 8





b) Una vez realizada el montaje de la bobina, el lector puede soldar el transistor, observando cuidadosamente su posición. Para el BF494 recomendado en este circuito el terminal de base es el de la derecha y no el del centro. Si el reproductor utiliza cualquier transistor equivalente, debe asegurarse de que los terminales estén terminando haciendo el montaje de acuerdo. La soldadura del transistor debe realizarse rápidamente en vista de la sensibilidad que este componente tiene al calor.

c) El trimmer es el siguiente componente que se coloca. Demos preferencia al tipo miniatura de cerámica con terminales propios a la colocación en placa de circuito impreso. En la colocación de este componente haga que el lado de la armadura externa quede en el polo positivo de la alimentación y el de la armadura interna vaya conectado al terminal en que está el colector del transistor. Si hay inversión el transmisor quedará inestable y difícil de sintonizar.

d) Solde luego el capacitor de cerámica entre el colector y el emisor del transistor. Sus terminales deben ser cortos y la soldadura debe ser hecha rápidamente para que el calor no cause daño al componente. El valor recomendado es 47 pF, pero valores cercanos como 33 pF o incluso 56 pF pueden ser experimentados.

e) Q transistor BC548 (Q2) es el componente siguiente a soldar. Observe bien la posición de sus terminales, teniendo cuidado de no cambiarlo con el BF494. La soldadura de este componente debe ser rápida para que el calor no lo dañe.

f) Los componentes siguientes a ser soldados son los resistores que pueden ser todos de 1/4 o 1/8 W. En el montaje en placa para obtener el mínimo de tamaño, estos componentes se colocan verticalmente. En el montaje en puente sólo se debe tener cuidado para no hacer ningún cambio de resistores. Sus valores son dados por los anillos de colores en sus cuerpos.

g) El capacitor C2 puede ser de poliéster o disco de cerámica y su valor no es crítico. Puede ser de 1.200 a 4.700 pF. En su soldadura evite el exceso de calor.

h) Los capacitores electrolíticos pueden ser para tensiones de trabajo de 16 V y sus valores tampoco son críticos. Observe en su conexión la polaridad que debe venir marcada en su cuerpo (+) y (-).

i) El capacitor de acoplamiento del micrófono puede tener valores entre 47 y 100 nF. No hay polaridad para este componente.

j) El soporte de las pilas o el conector depende de la fuente de alimentación utilizada. Para una alimentación de 6 V utilice un soporte para 4 pilas pequeñas observando la polaridad a la hora de su conexión.

Para una alimentación de 9 V utilice un conector, observando también su polaridad.

k) El micrófono puede ser de cualquier tipo de cristal. Para mayor facilidad de montaje utilice una cápsula de cristal pequeña, como sugiere la figura que muestra el montaje en puente.

l) Haga las interconexiones entre los componentes en el puente con hilo rígido o flexible de cubierta plástica. Las interconexiones entre los componentes de la placa o puente y los componentes externos se pueden hacer con un hilo flexible de cubierta plástica.

m) Después de montar los componentes del puente o de la placa y hacer la interconexión de los mismos, completar el montaje soldando el capacitor de acoplamiento a la antena y el terminal de conexión a la antena. El capacitor es de tipo disco de cerámica de valor entre 10 pF y 100 pF y la antena es telescópica cuya longitud puede estar entre 30 y 60 cm. Si se utiliza una antena muy grande puede haber introducción de inestabilidad en el circuito.

Terminada el montaje el lector debe conferir todas las conexiones, y estando todo en perfecto orden puede realizar una prueba de funcionamiento y hacer los ajustes finales.



PRUEBA, AJUSTES Y USO

Para probar el transmisor es conveniente que el lector pueda disponer de su transceptor cerca.

Conecte el transceptor en la función de recepción, y elija un canal en el que no haya ninguna emisión, colocándolo a 3/4 de su volumen.

A continuación, coloque las pilas en su transmisor PX y encienda el interruptor (si lo ha utilizado).

Al principio nada se oirá porque muy probablemente las frecuencias de transmisión y sintonizada por el receptor serán diferentes. Así, lleve el transmisor a las proximidades del receptor y, con una llave de ajuste plástica, gire el tornillo del trimmer hasta que su señal pueda escucharse en la radio lo que se caracterizará por un silbido fuerte (retroalimentación acústica o microfonía).

Al alejarse el transmisor usted podrá hablar y claramente su voz debe ser escuchada en el transceptor.

Si al alejar la señal pronto desaparece es porque muy probablemente lo que usted sintonizó fue una frecuencia armónica.

Intente un nuevo ajuste. Si hay dificultad en la sintonía usted debe intentar cambiar el número de espiras de la bobina o incluso cambiar la posición del núcleo en el interior de la misma.

Con el aparato ajustado haga una prueba de alcance.

Estando todo en orden el lector puede hacer la instalación definitiva del aparato en su caja. De preferencia utilice una caja plástica para no haber problemas de inestabilidad por la influencia de la capacitancia del cuerpo del operador.

Al instalar en la caja será necesario hacer un nuevo ajuste en la frecuencia que ahora será mucho más simple.



Q1 - BC548 o BC238 - transistores

Q2 - BF494 o equivalente - transistores

C1 - 100 nF - capacitor de poliéster o cerámica

C2 - 10 nF - capacitor de poliéster (marrón negro, naranja)

C3 - 4,7 uF X 16 V - capacitor electrolítico

C4 - 2n2 F - capacitor de cerámica

C5- 47 pF - capacitor de cerámica

C6 - trimmer (ver texto)

C7 - 100 pF - capacitor de cerámica

C8 - 47, uF x 16 V - capacitor electrolítico

R1 - 2,2 M x 1/8 W - resistor (rojo, rojo, verde)

R2 - 22k x 1/8 W resistor (rojo, rojo, naranja)

R3 - 5,6 k ohms x 1/4 W - resistor (verde, azul, rojo)

R4 - 4,7 k ohms x 14 W - resistor (amarillo, violeta, rojo)

R5 - 47 ohms x 1/4 W - resistor (amarillo, violeta, negro)

L1 - bobina (ver texto)

Varios - cápsula de cristal, soporte para pilas. placa de circuito impreso o puente de terminales, antena telescópica, hilos, soldadura, etc.
