Preamplificador para guitarra (ART718S)

Este simple preamplificador para captadores de guitarra es recomendado para el caso de los amplificadores usados no tienen sensibilidad suficiente para proporcionar toda potencia de salida. Simple de montar, es alimentado por batería de 9 V.

Intercalado entre el instrumento musical y la entrada del amplificador, este preamplificador aumenta la intensidad de la señal para que haya excitación a plena potencia.

Alimentado por 9 V tiene un consumo muy bajo y es sencillo de montar, ya que sólo utiliza un transistor.

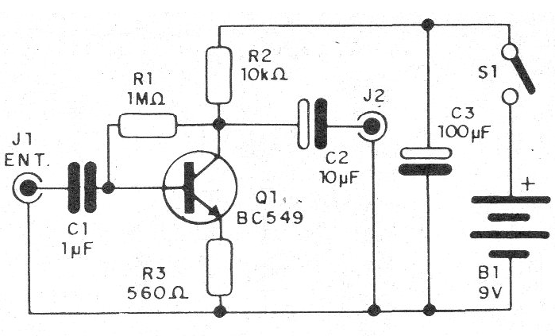

En la figura 1 tenemos el diagrama completo del preamplificador.



Figura 1 - Diagrama del preamplificador
Figura 1 - Diagrama del preamplificador

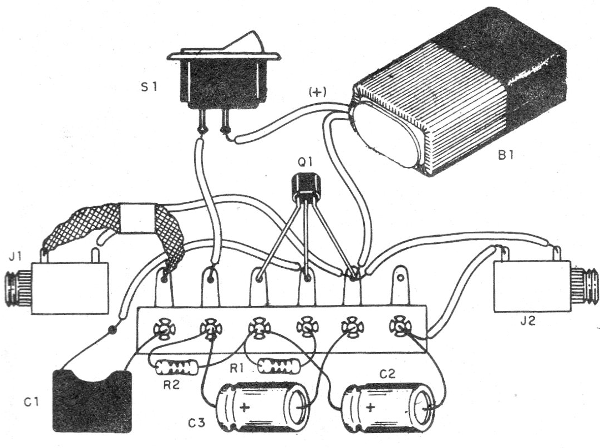

Su simplicidad permite el montaje en un pequeño puente de terminales como se muestra en la figura 2.



Figura 2 - Montaje en puente de terminales
Figura 2 - Montaje en puente de terminales



Por supuesto, un montaje en placa de circuito impreso permite obtener una versión más compacta y menos sujeta a la captación de ruidos.

En el montaje, observe la posición del transistor y la polaridad de los capacitores electrolíticos.

Los capacitores electrolíticos son para 12 V o más de tensión de trabajo y las resistores de 1/8 W con cualquier tolerancia.

Los cables de entrada y salida de señales deben ser blindados.

Se recomienda el uso de caja metálica para servir de blindaje.

Si observa distorsión en la señal debido al tipo de señal del captador, cambie el valor de R1.

Pruebe valores en el rango de 220k ohms a 1M5 ohms.

La entrada del circuito es de alta impedancia y la salida tiene una señal del orden de 2 Vpp.



Q1 - BC549 - transistores NPN de bajo ruido

S1 - Interruptor simple

B1 - 9 V - batería

R1 - 1 M ohms - resistor - marrón, negro, verde

R2 - 10 k ohms - resistor - marrón, negro, naranja

R3 - 560 ohms - resistor - verde, azul, marrón

C1 - 1 uF - capacitor electrolítico

C2 - 10 uF - capacitor electrolítico

C3 - 100 uF - capacitor electrolítico

Varios:

Puente de terminales, conector de batería, caja para montaje, cables blindados, hilos, soldadura, jack de entrada y de salida, etc.
