Vox de doble acción (ART471S)

   Reunimos dos circuitos publicados; el Módulo de Control y la Llave Sónica (*), y obtuvimos una configuración que puede ser de gran utilidad para los lectores un circuito accionado por la voz (palmas, silbidos o gritos) que tiene doble acción. Un relé se acciona de inmediato y un segundo relé se cierra con acción monoestable o biestable, después de un tiempo seleccionado.

(*) Vea artículos en el sitio.

   Realmente, el módulo de Control ofrece innumerables posibilidades de aplicaciones prácticas en circuitos de disparo de relés.

   Ya hemos visto algunas de sus posibilidades en el propio artículo en que describimos su montaje, y como prometemos en la ocasión, otros proyectos que involucrar el mismo circuito serían dados.

   Aquí va uno más. La idea básica de este circuito es hacer el accionamiento del módulo a través de un sonido captado por un micrófono.

   Usando un paso de entrada extremadamente sensible, podemos hacer el disparo con ruidos muy débiles, lo que nos lleva a diversas aplicaciones como:

- Alarma de sonido - dejando la unidad conectada en una residencia, desencadenará un sistema de sirena al mínimo ruido ambiental.

- Espía - acciona una grabadora por tiempo predeterminado, y además, un sistema remoto de aviso cuando hay una conversación en un determinado ambiente.

   El módulo tiene sus dos secciones interconectadas para obtener el siguiente comportamiento: con la incidencia de sonido en el micrófono, el primer circuito monoestable dispara, activando el relé K1 por un tiempo que puede ser ajustado en un trimpot, variando entre algunos segundos hasta más de10 minutos.

   Al final del tiempo programado (primer retardo), el segundo relé es activado, pudiendo ser ajustado tanto para operación monoestable, con un intervalo también variando entre algunos segundos hasta más de 10 minutos, o en la configuración biestable, ligando en carácter permanente o hasta que el nuevo sonido va a actuar sobre el micrófono después del primer intervalo, cuando el monoestable de entrada resuena.

   En una segunda opción, el primer relé puede actuar en la configuración biestable, en cuyo caso será necesario un segundo sonido para activar el segundo relé.

   La elección del modo de operación dependerá de la aplicación, quedando a cargo del lector.



   EL CIRCUITO

   Más información sobre el principio de funcionamiento tanto del módulo de control, como de la parte de la clave sónica, se puede obtener en el artículo en el sitio.

   Así, analizaremos aquí sólo lo que ocurre con la interconexión de los dos circuitos. El disparo del primer monoestable se realiza a través del pin 6 del módulo de control, que da acceso a un 555 en la versión monoestable.

   Este 555, a través de la llave S1 puede activar directamente el relé o bien un biestable con el integrado 4013.

   Los contactos del relé se utilizan para realimentar la segunda sección del módulo. Un capacitor se carga momentáneamente en la apertura de los contactos del relé después del accionamiento.

   Esto lleva el segundo monoestable a energizar el relé K2 o bien cambiar de estado el biestable de la segunda sección del 4013, según la modalidad de operación escogida.

   Podemos utilizar los contactos suplementarios de los relés si se desea independencia de acción de los circuitos, o un trabajo con más de una carga.



MONTAJE

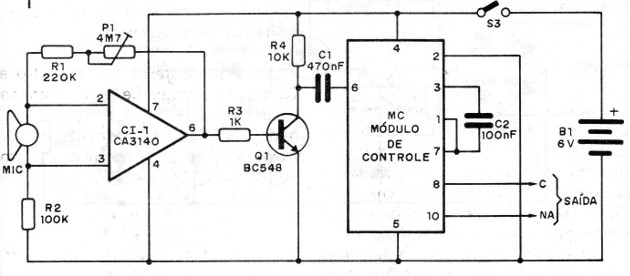

   El circuito completo que involucra el módulo de control y la clave sónica se muestra en la figura 1.



Figura 1 - Circuito completo
Figura 1 - Circuito completo

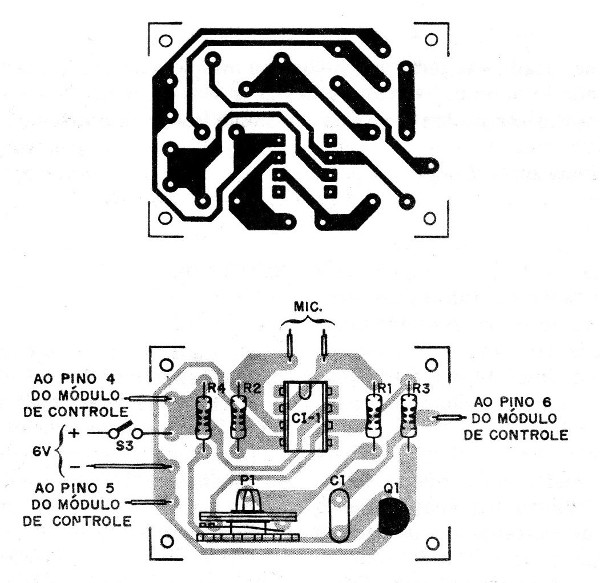

   Para mayor información sobre el montaje del módulo, sugerimos consultar el artículo. En la figura 2 damos la placa de circuito impreso a la llave sónica.



Figura 2 - Placa para el montaje
Figura 2 - Placa para el montaje



  El único cuidado en relación al montaje se refiere al uso de cable blindado para el micrófono.

   Este puede ser de diversos tipos, siendo los más indicados los tipos magnéticos de baja y media impedancia (20 a 600 ohmios) y los de cristal.

    Las cápsulas telefónicas ofrecen excelentes resultados en este circuito, y pequeños altavoces requieren el empleo de un transformador de salida para matrimonio de impedancia.

   Los resistores son de 1/8 W y el único capacitor puede ser tanto de poliéster como de cerámica.

   La alimentación de 6 V viene de pilas comunes o de fuente con excelente filtrado

   P1 sirve como control de sensibilidad y puede ser tanto un trimpot como un potenciómetro.



PRUEBA Y USO

   Coloque las llaves S3 y S4 del módulo de control en las posiciones de menor capacitancia. Ajuste P1 y P2 del mismo módulo para una menor resistencia (tiempos más cortos).

   La llave S2 debe estar en la posición monoestable (botón hacia el lado opuesto del diodo).

   Conecte como carga a los contactos del relé, LEDs u otros dispositivos indicadores.

   Suelte el dedo cerca del micrófono y vaya ajustando el control de sensibilidad (trimpot o potenciómetro de 4M7) ??hasta obtener el cierre del relé.

   En primer lugar cierra K1, que después de unos segundos se abre. La apertura de K1 debe provocar el cierre de K2, que permanece por unos segundos.

   Comprobado el funcionamiento, es sólo hacer los ajustes de las llaves para la modalidad de operación y conectar las cargas de las formas deseadas.

   Es importante observar que la corriente máxima soportada por los contactos de los relés es de 2 A, no debiendo ser superada.

   Si desea alimentación de todo conjunto con 12 V, bastará intercambiar los relés.

   Ninguna modificación adicional en el circuito será necesaria.

   Para mayores tiempos de actuación en la versión monoestable se puede cambiar C2 y C4 del módulo de control por capacitores de hasta 1 000 uF de buena calidad, y aumentar P1 y P2 hasta 1 M.

   En este caso, se pueden conseguir tiempos de hasta 40 minutos.



MC - Módulo de control

CI-1 - CA3140 - amplificador operacional con FET

Q1 - BC548 o equivalente - transistores NPN de uso general

MIC - micrófono dinámico o cristal ver texto

P1 - 4M7 - trimpot o pote

R1 - 220 k - resistor (rojo, rojo, amarillo)

R2 - 100 k - resistor (marrón, negro, amarillo)

R3 - 1 k - resistor (marrón, negro, rojo)

R4 - 10 k - resistor (marrón, negro, 1aranja)

C1 - 470 nF - capacitor de cerámica

C2 - 100 nF - capacitor de cerámica o de poliéster

B1 - 6 V - batería o pilas

Varios: placa de circuito impreso, soporte para pilas, caja para montaje, cable blindado, hilos, etc.
