Describimos el montaje de un aparato simple, pero de gran utilidad en la bancada de los técnicos reparadores de televisores, receptores vía satélite, aparatos de sonido y cualquier otro dispositivo electrónico que utilice un control remoto por infrarrojos. El circuito prueba el transmisor, verificando si la señal está o no siendo emitida.
Lo que describimos en este artículo, especialmente dirigido a los lectores técnicos reparadores, es un verificador de emisión infrarroja y que se puede utilizar en la prueba de transmisores de control remoto.
Sólo tiene que acercar el transmisor de este receptor de prueba y apretar cualquiera de los controles. Cuando emita señales del transmisor, el LED de prueba debe encenderse.
Si esto ocurre, el técnico sabrá que el problema se encuentra, no en el transmisor, sino en los circuitos receptores que entonces podrán ser analizados con mayor seguridad.
El circuito sirve para controles de uso general por infrarrojo y es alimentado por una batería de 9V. Como el circuito sólo permanece conectado por los cortos intervalos de tiempo en que se realizan las pruebas, la duración de una batería de 9 V común será muy grande.
El sensor utilizado es un foto-transistor o foto-diodo común y hay recursos para cambiar la sensibilidad según el componente utilizado.
COMO FUNCIONA
Cuando el sensor FT es iluminado su resistencia cae y con ello el nivel en la entrada del primer puerto inversor de un 4093 que era alto pasa a ser bajo. En estas condiciones, en el pin 3 de salida de esta puerta que, antes presentaba un nivel bajo, pasa a presentar un nivel alto.
Las tres otras puertas NAND del mismo circuito integrado 4093 se conectan como inversores y en paralelo, obteniéndose así un buffer capaz de excitar con facilidad un LED indicador.
Así, el nivel de salida de estas tres puertas que era alto cuando el sensor no era excitado, pasa a ser bajo con la iluminación del sensor que lleva al nivel alto la salida del inversor de entrada. Esto significa que la corriente puede fluir por el indicador LED encendiéndolo.
Aunque la señal del transmisor sea modulada a alta frecuencia, cargando la información del mando a distancia sobre la función a ser ejecutada, el circuito responde básicamente al nivel de iluminación y el encendido del LED ocurre.
La sensibilidad al infrarrojo emitida por el transmisor se determina básicamente por R1. Dependiendo del foto-transistor usado el reproductor puede cambiar R1 en el rango de 47 k ohms hasta 1 M ohms. Con mayor valor de resistencia tendremos mayor sensibilidad.
Otra posibilidad interesante a considerar es la utilización de un potenciómetro de control de sensibilidad de 1 M ohms en lugar de R1. Este potenciómetro puede incorporar el interruptor general S1 si el reproductor lo desea.
MONTAJE

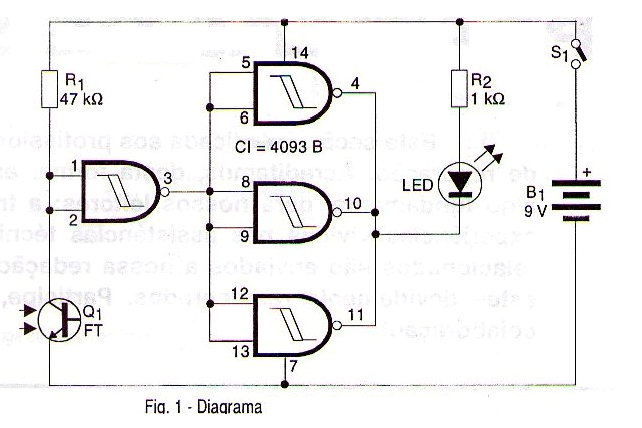

Comenzamos por el diagrama completo que se muestra en la figura 1.

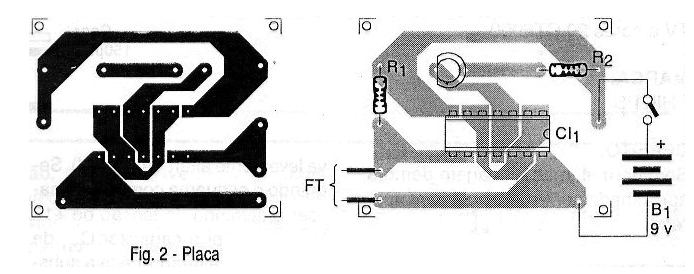

En la figura 2 tenemos la disposición de los componentes en una placa de circuito impreso que, junto con la batería cabe en una pequeña caja plástica.
El sensor se encuentra en el lado externo o se coloca de tal forma que pueda recibir por un orificio la radiación infrarroja del transmisor de control remoto en prueba. La polaridad de este sensor debe ser observada, pues si es invertida (en el caso de los diodos) no funcionará.
El indicador LED puede ser de cualquier color y su posición de montaje debe ser observada.
Los resistores son de 1 / 8W o más grandes y la polaridad de la conexión de la batería debe ser observada.
PRUEBA Y USO
Para probar el aparato, basta con aproximar cualquier control remoto del sensor y apretar cualquiera de sus mandos. El indicador LED de la prueba debe encenderse.
Para usar, el procedimiento es el mismo que se utiliza en la prueba de funcionamiento. Si el indicador LED no se enciende en la prueba debemos examinar el circuito del transmisor, empezando por la existencia de tensión en los circuitos y la propia fijación de los emisores infrarrojos que tienden a soltarse con el uso en algunos tipos.
Semiconductores:
CI-1 - 4093B - circuito integrado CMOS
FT - Cualquier foto-transistor o foto-diodo
LED - LED rojo o de cualquier color común
Resistores: (1/8 W, 5%)
R1 - 47 k ohms
R2 - 1k ohms
Varios:
S1 - Interruptor simple
B1 - 9 V - batería
Placa de circuito impreso, caja para montaje, conector de batería, hilos, soldadura, etc.
