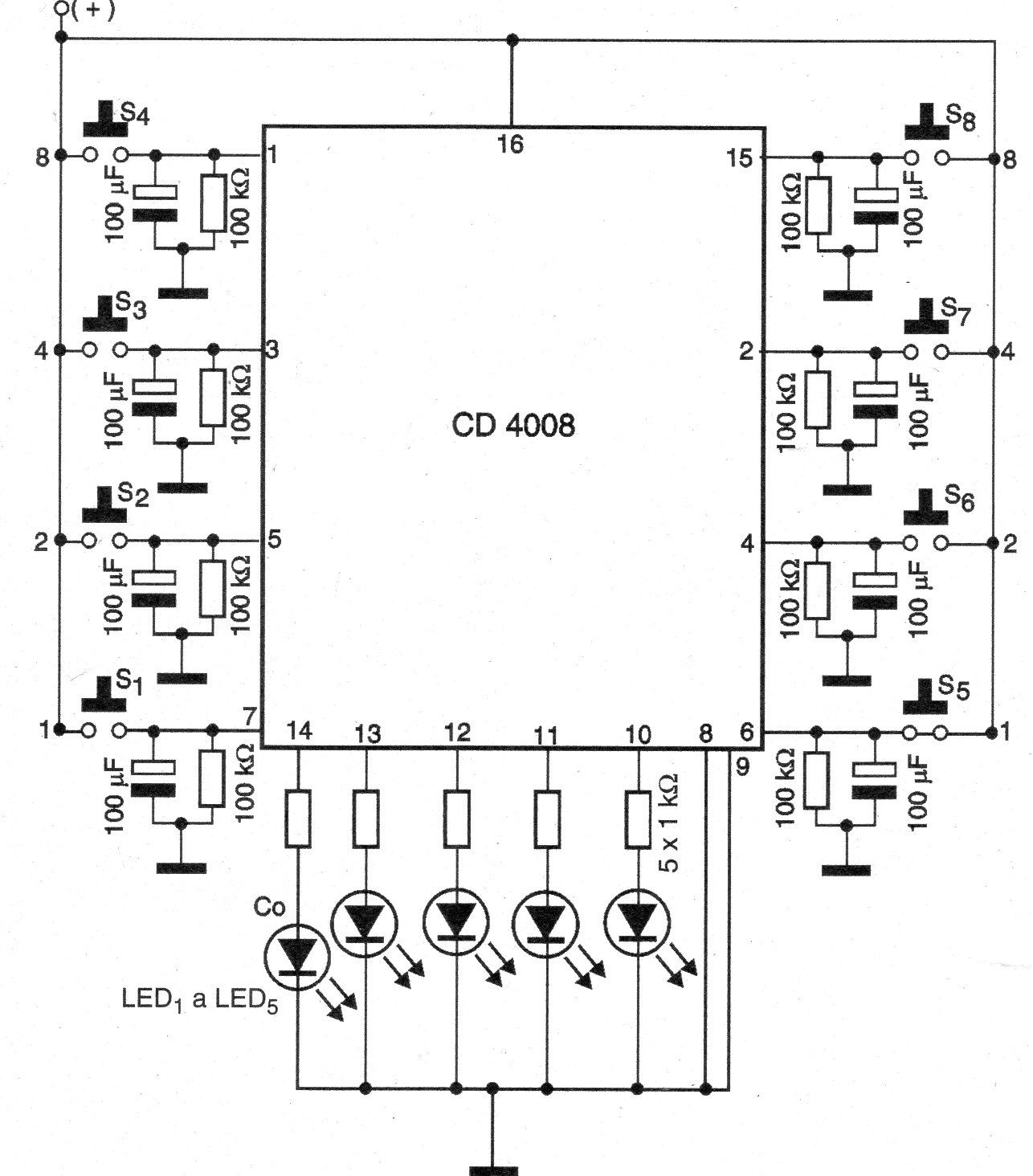

La finalidad de este circuito de 2005 es demostrar de forma muy simple el principio de funcionamiento de una calculadora. Para este propósito se utiliza el CI 4008 (no muy fácil de obtener) que consiste en un sonido lógico de 4 bits. En este circuito las teclas S1 a S4 son para la entrada de los valores en binario de la primera parcela. Las teclas de S5 a S8 entran con los valores en binario de la segunda parcela. Las salidas (pinos 10 a 14, muestran en los LEDs la suma de las parcelas en binario. Las teclas son del tipo push-button (interruptores de presión), que con los resistores y capacitores forman un circuito de tiempo. Los valores son visualizados por 19 El LED puede formar valores de 09 a 15 y el verde representa el 16. Es posible ampliar el valor máximo sumado, interconectando el pino 14 (carry out) a la entrada Carry In (pino 9) de otro circuito 4008.
