VU Meter Simple (CIR5620S)

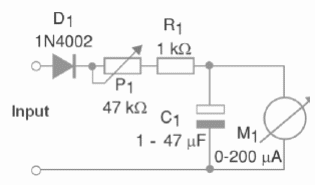

Conectado a la salida de un amplificador de audio o radio este circuito indica el nivel de la señal de audio con el puntero oscilando de acuerdo con la música o la voz. El circuito se puede conectar en pares de 0,1 a 50 W y el ajuste del punto de funcionamiento se realiza en P1. El instrumento es del tipo analógico y puede ser obtenido en equipos fuera de uso. El circuito es del libro Science Fair Projects de Newton C. Braga.
