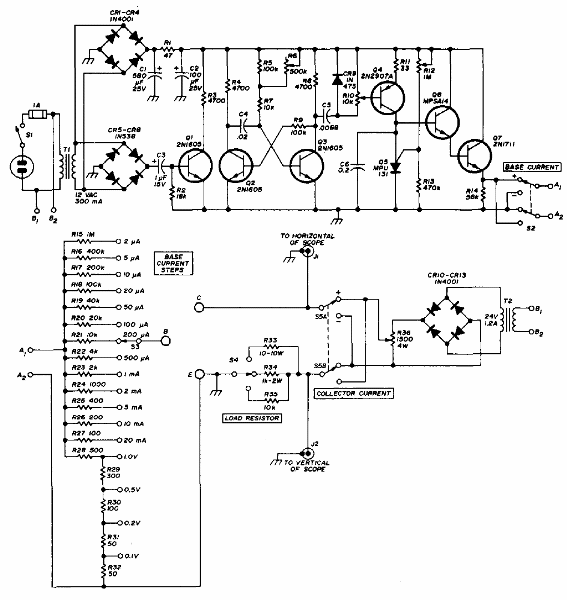

Encontramos este circuito en una publicación para radioaficionados de 1977. El circuito permite proyectar en la pantalla de un osciloscopio la curva característica de un componente. Los transistores pueden ser de tipos comunes como los BC548.
